Газорегуляторные пункты шкафные ГРПН

ГРПН

ГРПН — серия газорегуляторных пунктов шкафного исполнения, предназначенных для снижения давления природного газа до заданного уровня, автоматического поддержания выходного давления, фильтрации газа и защиты системы при отклонении рабочих параметров.

В каталоге представлены ГРПН с одной и двумя линиями редуцирования, а также исполнения с узлом учета расхода газа. Пункты применяют в системах газоснабжения коммунальных, промышленных и сельскохозяйственных объектов. Выбор модели выполняют по входному и выходному давлению, расчетному расходу газа, требованиям к резервированию и составу оборудования.

Газорегуляторный пункт ГРПН снижает входное давление природного газа и поддерживает заданное давление на выходе при изменении расхода и параметров на входе. Для моделей, представленных в каталоге ООО «ГАЗКОМПЛЕКТСАРАТОВ», применяется регулятор давления РДУ-32.

Газ поступает в пункт через входное запорное устройство и проходит через фильтр, который задерживает механические примеси. Затем поток поступает в регулятор давления, где давление снижается до заданного значения и автоматически поддерживается в рабочем диапазоне. После редуцирования газ направляется в выходной газопровод к потребителю.

Контрольные и предохранительные устройства отслеживают рабочие параметры системы. При выходе давления за установленные пределы защитные устройства ограничивают или прекращают подачу газа в соответствии с принятой технологической схемой.

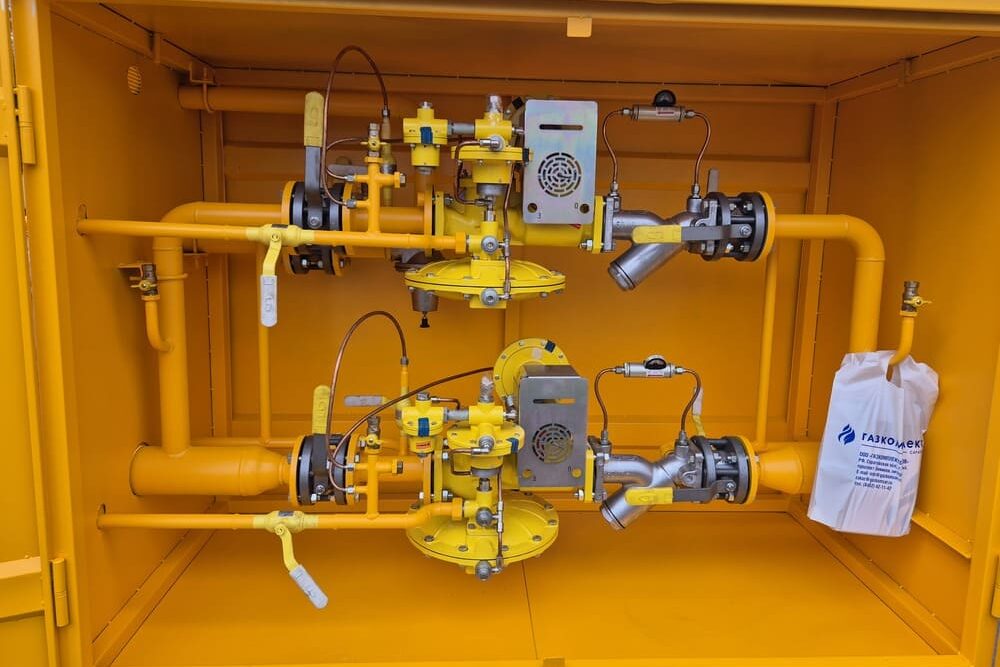

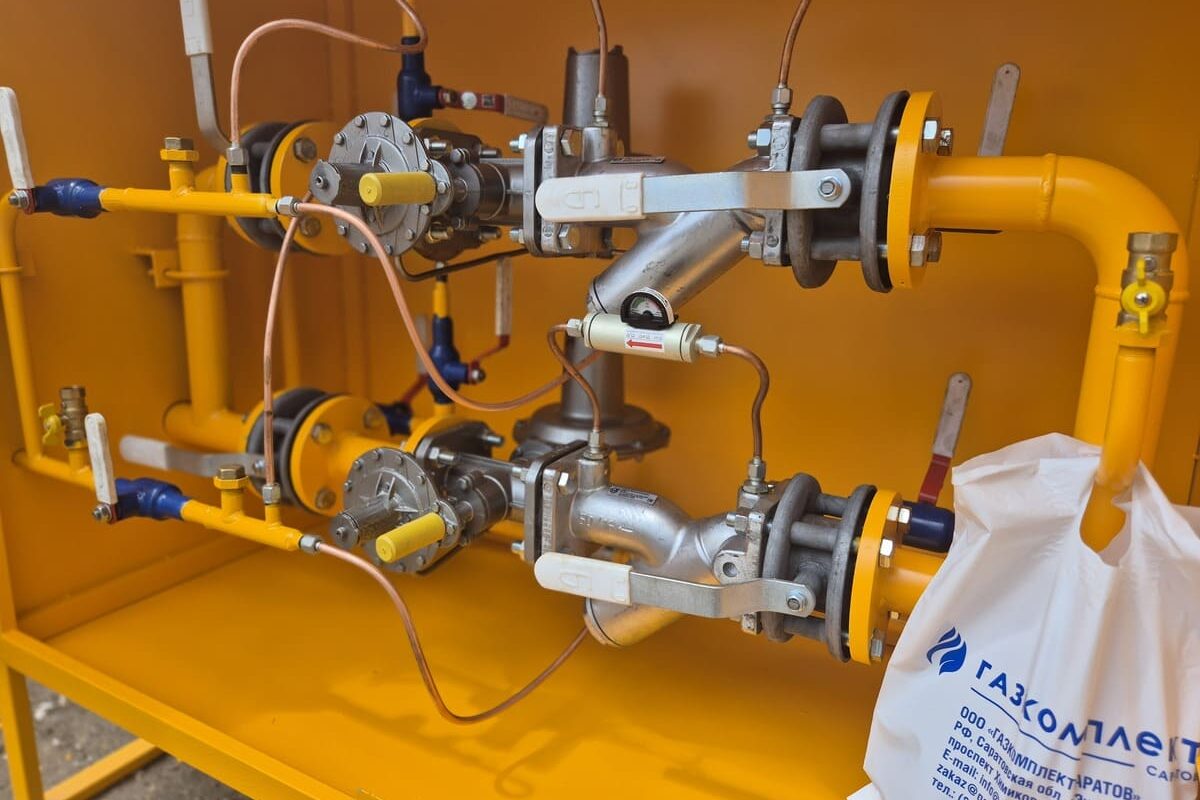

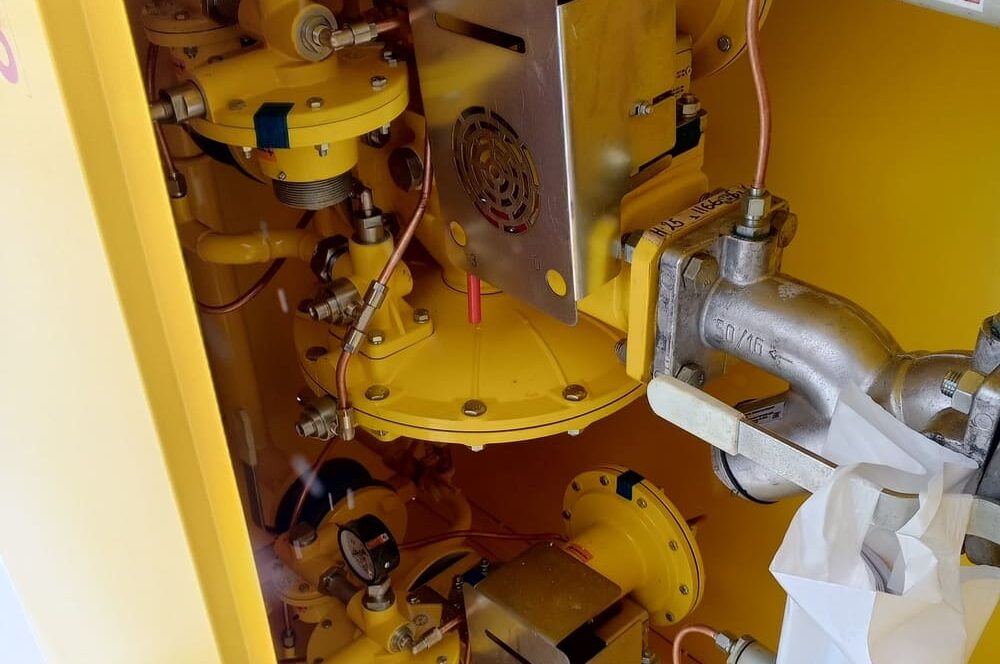

В исполнениях с двумя линиями редуцирования предусматриваются рабочая и резервная линии. Это позволяет сохранить возможность подачи газа при обслуживании или ремонте одной из линий, если такой режим предусмотрен проектом.

Модели ГРПН отличаются количеством линий редуцирования и наличием узла учета расхода газа. Это позволяет подобрать технологическую схему под требования конкретного объекта без изменения основного назначения пункта.

ГРПН-300 применяют в однолинейной технологической схеме. ГРПН-300-01 имеет основную и резервную линии редуцирования. Модификации СГ-ЭК дополнительно предусматривают оборудование для учета расхода газа.

Количество линий редуцирования и наличие узла учета — независимые характеристики. Двухлинейное исполнение само по себе не означает наличие счетчика или измерительного комплекса.

ГРПН нельзя корректно подобрать только по обозначению модели или максимальной пропускной способности. Выбор выполняют по рабочим параметрам конкретной системы газоснабжения. При подборе учитывают минимальное, рабочее и максимальное входное давление, требуемое выходное давление и расчетный максимальный расход газа. Также важно определить, нужна ли резервная линия редуцирования, требуется ли узел учета расхода газа и в каких условиях будет эксплуатироваться оборудование — с учетом климатического исполнения, обогрева и особенностей размещения.

Особое внимание нужно уделять пропускной способности регулятора. Обозначение ГРПН-300 не означает, что пункт обеспечивает расход 300 м³/ч при любых параметрах сети. Фактическую пропускную способность проверяют по характеристикам РДУ-32 для заданных входного и выходного давлений.

Если модель еще не определена проектом, для подбора можно заполнить опросный лист. Это позволяет выбрать исполнение по фактическим параметрам объекта, а не только по номинальному расходу.

Для объектов, где вместе с редуцированием требуется измерять потребление природного газа, применяются исполнения ГРПН-300-СГ-ЭК и ГРПН-300-01-СГ-ЭК.

Состав измерительной части определяется проектом и параметрами газопровода. В зависимости от задачи узел учета может включать счетчик газа, корректор объема, датчики давления и температуры, а также оборудование для регистрации или передачи данных.

При подборе такого исполнения необходимо учитывать не только максимальный расход газа, но и рабочий диапазон измерительного оборудования. Узел учета должен корректно работать во всем расчетном диапазоне потребления объекта.

Типовые ГРПН-300 и ГРПН-300-01 выполняются на базе регулятора давления РДУ-32. Максимальное входное давление составляет до 1,2 МПа, а максимальная пропускная способность — до 300 м³/ч.

Фактический расход зависит от входного и выходного давления и определяется по характеристикам регулятора для конкретной рабочей точки. Параметры выходного давления, система обогрева, количество линий редуцирования и наличие узла учета зависят от выбранного исполнения.

При подборе оборудования характеристики конкретной модели необходимо уточнять по технической документации и параметрам проекта.
