Газорегуляторные пункты блочные ПГБ

с одной линией редуцирования

с двумя линиями редуцирования

с узлом учета расхода газа

Газорегуляторные пункты блочные ПГБ предназначены для редуцирования и поддержания заданного давления газа в системах газоснабжения и размещаются в утеплённом модульном блоке заводской готовности. Такое исполнение обеспечивает быструю установку на объекте, защиту оборудования от внешних воздействий и надёжную работу в составе распределительных сетей различного назначения.

ПГБ-01-У1

Цена от 320 000 руб.

Регулятор давления

РДНК-У

Давление вход, max

1.2 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-02-2У1

Цена от 465 000 руб.

Регулятор давления

РДНК-У

Давление вход, max

1.2 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-02-2У1-СГ

Цена от 478 000 руб.

Регулятор давления

РДНК-У

Давление вход, max

1.2 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-03БМ-2У1

Цена от 490 000 руб.

Регулятор давления

РДСК-50БМ

Давление вход, max

1.2 мПа

Давление выход, max

300 кПа

Давление выход, min

270 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-03БМ-2У1-СГ

Цена от 495 998 руб.

Регулятор давления

РДСК-50БМ

Давление вход, max

1.2 мПа

Давление выход, max

300 кПа

Давление выход, min

270 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-03БМ-У1

Цена от 340 000 руб.

Регулятор давления

РДСК-50БМ

Давление вход, max

1.2 мПа

Давление выход, max

300 кПа

Давление выход, min

270 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-03М-2У1

Цена от 490 000 руб.

Регулятор давления

РДСК-50М

Давление вход, max

1.2 мПа

Давление выход, max

100 кПа

Давление выход, min

10 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-03М-2У1-СГ

Цена от 496 000 руб.

Регулятор давления

РДСК-50М

Давление вход, max

1.2 мПа

Давление выход, max

100 кПа

Давление выход, min

10 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-03М-У1

Цена от 320 000 руб.

Регулятор давления

РДСК-50М

Давление вход, max

1.2 мПа

Давление выход, max

100 кПа

Давление выход, min

10 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-04-2У1

Цена от 480 000 руб.

Регулятор давления

РДНК-400

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

300 м³/ч

Линии редуцирования

Заказать

ПГБ-04-2У1-СГ

Цена от 496 000 руб.

Регулятор давления

РДНК-400

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

300 м³/ч

Линии редуцирования

Заказать

ПГБ-05-2У1

Цена от 480 000 руб.

Регулятор давления

РДНК-400М

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

600 м³/ч

Линии редуцирования

Заказать

ПГБ-05-2У1-СГ

Цена от 496 000 руб.

Регулятор давления

РДНК-400М

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

600 м³/ч

Линии редуцирования

Заказать

ПГБ-07-2У1

Цена от 480 000 руб.

Регулятор давления

РДНК-1000

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

900 м³/ч

Линии редуцирования

Заказать

ПГБ-07-2У1-СГ

Цена от 496 000 руб.

Регулятор давления

РДНК-1000

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

900 м³/ч

Линии редуцирования

Заказать

ПГБ-07-У1

Цена от 340 000 руб.

Регулятор давления

РДНК-1000

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

900 м³/ч

Линии редуцирования

Заказать

ПГБ-13-1ВУ1

Цена от 410 000 руб.

Регулятор давления

РДГ-50В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-1НУ1

Цена от 410 000 руб.

Регулятор давления

РДГ-50Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-2ВУ1

Цена от 640 000 руб.

Регулятор давления

РДГ-50В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-2ВУ1-СГ

Цена от 656 000 руб.

Регулятор давления

РДГ-50В

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

600 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-2НУ1

Цена от 640 000 руб.

Регулятор давления

РДГ-50Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-2НУ1-СГ

Цена от 656 000 руб.

Регулятор давления

РДГ-50Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-15-1ВУ1

Цена от по запросу руб.

Регулятор давления

РДГ-80В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-1НУ1

Цена от по запросу руб.

Регулятор давления

РДГ-80Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-2ВУ1

Цена от по запросу руб.

Регулятор давления

РДГ-80В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-2ВУ1-СГ

Цена от по запросу руб.

Регулятор давления

РДГ-80В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-2НУ1

Цена от по запросу руб.

Регулятор давления

РДГ-80Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-2НУ1-СГ

Цена от по запросу руб.

Регулятор давления

РДГ-80Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-16-1ВУ1

Цена от по запросу руб.

Регулятор давления

РДГ-150В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-1НУ1

Цена от по запросу руб.

Регулятор давления

РДГ-150Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-2ВУ1

Цена от по запросу руб.

Регулятор давления

РДГ-150В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-2ВУ1-СГ

Цена от по запросу руб.

Регулятор давления

РДГ-150В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-2НУ1

Цена от по запросу руб.

Регулятор давления

РДГ-150Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-2НУ1-СГ

Цена от по запросу руб.

Регулятор давления

РДГ-150Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-50В

Цена от 486 000 руб.

Регулятор давления

РДБК-1(П)-50

Давление вход

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

30 кПа

Расход газа, max

6500 м³/ч

Линии редуцирования

Заказать

ПГБ-50В-СГ

Цена от 498 000 руб.

Регулятор давления

РДБК-1(П)-50

Давление вход

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

30 кПа

Расход газа, max

6500 м³/ч

Линии редуцирования

Заказать

Изготовление по индивидуальному проекту заказчика

Рассчитать стоимость

Комплексные поставки оборудования по России и странам СНГ

Оставить заявку

ПГБ

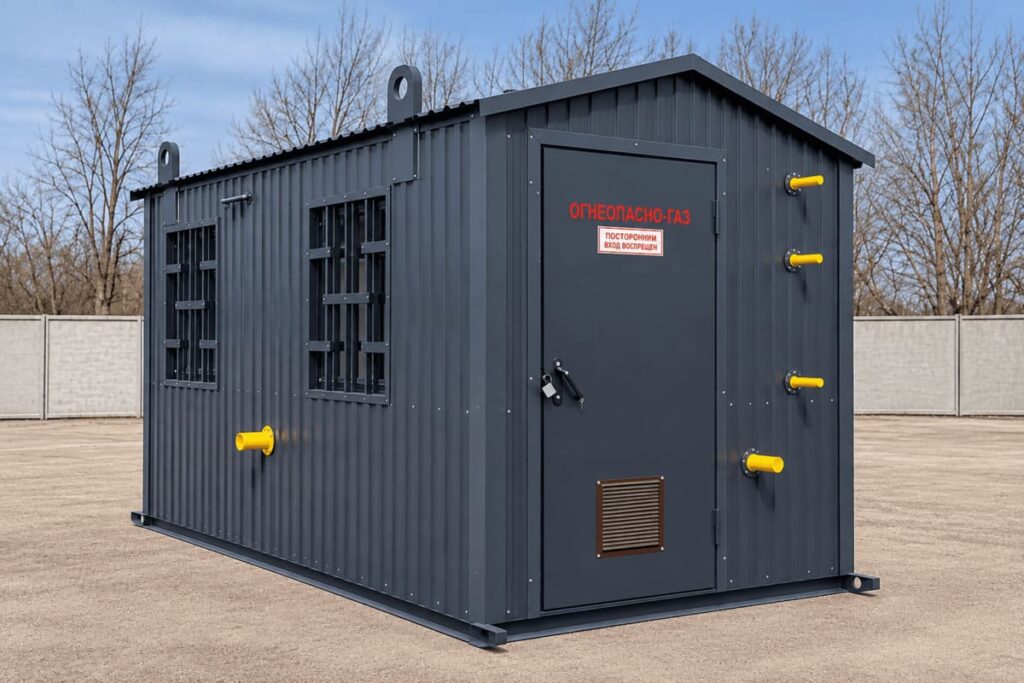

Газорегуляторные пункты блочного типа ПГБ

Пункты газорегуляторные блочные (ПГБ, ГРПБ) — это заводские модульные установки, предназначенные для автоматического редуцирования природного газа с высокого или среднего давления до требуемого уровня, поддержания стабильного выходного давления и защиты системы газоснабжения от аварийных перепадов.

Современные ПГБ — ключевое звено любого газопровода среднего и низкого давления, обеспечивающее безопасную и непрерывную подачу газа потребителям.

Назначение и область применения

ПГБ применяются на объектах промышленности, ЖКХ, сельского хозяйства, энергетики и строительства, где необходимо надежное регулирование давления газа перед его подачей в распределительные сети. Такие газорегуляторные блоки устанавливаются на входе в газораспределительные станции, котельные, технологические линии, а также в составе модульных ГРП.

В зависимости от исполнения, пункты блочные ПГБ могут использоваться для питания отдельных производственных участков, жилых микрорайонов или крупных промышленных комплексов.

Конструкция и принцип работы ПГБ

Каждый пункт газорегуляторный блочный представляет собой металлический модуль (блок-контейнер), внутри которого размещено технологическое оборудование: входные краны, газовые фильтры, регуляторы давления (чаще РДБК или РДСК), предохранительно-запорные и сбросные клапаны, узлы контроля и телеметрии.

Газ поступает через входной кран, проходит фильтрацию от механических примесей, затем поступает к регулятору давления, где происходит редуцирование до заданного уровня. Предохранительные клапаны (ПЗК и ПСК) обеспечивают аварийную защиту — при отклонении давления от заданных значений подача газа автоматически перекрывается или сбрасывается в атмосферу.

Модульное исполнение ПГБ упрощает транспортировку и монтаж — установка ПГБ не требует капитального строительства и может быть размещена на любой площадке, подготовленной под основание.

Технические характеристики и модификации ПГБ

Пункты газорегуляторные блочные (ПГБ) и газорегуляторные пункты блочные (ГРПБ) выпускаются в различных исполнениях, которые отличаются по количеству линий редуцирования, наличию байпасов и узлов учета газа. Конструктивные особенности позволяют подобрать оптимальную схему под требуемые параметры газоснабжения — от небольших распределительных систем до магистральных сетей.

Основные типы исполнений ПГБ и ГРПБ:

• С одной линией редуцирования и байпасом

Используется для объектов с постоянной нагрузкой и возможностью ручного регулирования при обслуживании или ремонте основной линии. Байпас (обводная линия) позволяет временно обеспечить подачу газа в обход основного регулятора.

• С двумя линиями редуцирования

Наиболее распространённое исполнение. Одна линия работает постоянно, вторая — резервная. При необходимости обе линии могут быть запущены одновременно, что увеличивает общую пропускную способность установки и повышает надежность газоснабжения.

• С двумя линиями редуцирования и узлом учета газа

Оснащается измерительным комплексом (узлом учета расхода газа) на базе турбинных или ротационных счетчиков. Такое исполнение применяется на объектах, где требуется коммерческий учет газа — в промышленности, ЖКХ и на распределительных станциях.

otgruzka gazoregulyatornyh blochnyh punktov

Дополнительные параметры классификации:

• Количество выходов: ПГБ могут иметь один или два выхода — в зависимости от схемы подключения к потребителям или распределительным сетям.

• Диапазон входного давления: от 0,05 до 1,2 МПа (среднее и высокое давление).

• Диапазон выходного давления: от 2 до 600 кПа (в зависимости от типа регуляторов).

• Наличие системы обогрева: газовый или электрический — обеспечивает надежную работу оборудования при низких температурах, включая условия Крайнего Севера.

Все модификации ПГБ спроектированы с учетом возможности интеграции в существующие газопроводы и технологические схемы предприятия. Независимо от выбранного исполнения — с одной или двумя линиями, с байпасом или узлом учета газа — каждое изделие обеспечивает стабильное редуцирование давления, надежную защиту системы и длительный срок службы оборудования. Такой подход позволяет гибко подбирать конфигурацию ПГБ под конкретные задачи объекта и требования заказчика.

Производство ПГБ

Производство газорегуляторных пунктов блочных ООО «ГАЗКОМПЛЕКТСАРАТОВ» осуществляется на собственных площадках с использованием сертифицированных комплектующих и оборудования. Каждое изделие проходит гидравлические испытания, проверку герметичности и работоспособности автоматической арматуры.Сборка выполняется по утвержденным проектным схемам с учетом требований промышленной безопасности и нормативных документов.

Все ПГБ комплектуются паспорта́ми, сертификатами соответствия, схемами обвязки и функциональными чертежами.

Преимущества блочных ПГБ

Надежная работа при колебаниях входного давления и расхода газа

Возможность автоматического регулирования и дистанционного контроля

Унифицированная модульная конструкция — простота транспортировки и установки

Возможность эксплуатации в температурном диапазоне от -60 до +60 °С

Подходит для подключения к любому типу газопровода высокого или среднего давления

Заказать ПГБ у производителя

ООО «ГАЗКОМПЛЕКТСАРАТОВ» — производитель блочных газорегуляторных пунктов (ПГБ, ГРПБ) с 2016 года. Изготавливаем ПГБ любой конфигурации по техническому заданию заказчика.Выполняем проектирование, производство и доставку промышленных газорегуляторных пунктов до вашего объекта, гарантируя надежность и точность работы каждой установки.

Доставка по России и СНГ. Гарантия — 12 месяцев. Срок службы — не менее 35 лет.

Чтобы рассчитать цену ПГБ и подобрать оптимальную комплектацию, скачайте и заполните опросный лист или обратитесь к нашим специалистам:

по телефону +7 (8452) 42-11-42

по эл. почте zakaz@gazkomsar.ru

Почему наши клиенты обращаются к нам снова

ООО «ГАЗКОМПЛЕКТСАРАТОВ» — ваш надежный поставщик промышленного газового оборудования любой сложности. Мы выпускаем оборудование с учетом реальных условий эксплуатации и высокого уровня требований к промышленным объектам

Производство газорегуляторных пунктов ПГБ любой сложности

Соответствие оборудования ГОСТам и отраслевым стандартам

Точная настройка регуляторов давления под параметры объекта

Надежные узлы и комплектующие от проверенных производителей

Возможность комплектации оборудования по ТЗ заказчика

Поставка оборудования по всей России и в страны СНГ

Как купить газорегуляторные пункты ПГБ?

Оставьте свои контактные данные. Наши специалисты помогут в подборе оборудования и подготовят для вас коммерческое предложение с учетом требований региона и предполагаемых условий эксплуатации

Газорегуляторные пункты блочные ПГБ

Изготовление по индивидуальному проекту заказчика

Комплексные поставки оборудования по России и странам СНГ

Газорегуляторные пункты блочного типа ПГБ

Назначение и область применения

Конструкция и принцип работы ПГБ

Технические характеристики и модификации ПГБ

Основные типы исполнений ПГБ и ГРПБ:

Дополнительные параметры классификации:

Производство ПГБ

Преимущества блочных ПГБ

Заказать ПГБ у производителя

Почему наши клиенты обращаются к нам снова

ОСТАВЬТЕ ЗАЯВКУ
