Ответы на вопросы перед покупкой ГРП
В этом разделе мы собрали ответы на самые популярные вопросы, связанные с выбором и покупкой газорегуляторного оборудования. Если вы не нашли ответ на свой, задайте его в форме обратной связи
Что такое газорегуляторный пункт и для чего он нужен?
Газорегуляторный пункт (ГРП) — это технологический комплекс, предназначенный для снижения высокого или среднего давления природного газа до требуемых параметров и его автоматического поддержания на постоянном уровне. Основная функция ГРП заключается в подготовке и безопасной подаче топлива к конечным потребителям: от коммунально-бытовых объектов до крупных промышленных предприятий и ТЭЦ.
Помимо основной задачи редуцирования, современные пункты обеспечивают многоступенчатую фильтрацию газа от механических примесей и автоматическую отсечку потока с помощью предохранительных клапанов при возникновении аварийных ситуаций. ГРП является фундаментом безопасности газораспределительной сети, предотвращая поломки дорогостоящего оборудования и обеспечивая стабильность его работы независимо от колебаний давления в магистральном трубопроводе.
В чём разница между ГРП, ГРПШ, ГРУ и ПГБ?
Разница между ГРПШ, ГРУ и ПГБ заключается исключительно в типе корпуса и месте монтажа, при этом их техническая функция по снижению давления газа идентична. ГРП — общее обозначение газорегуляторных пунктов.

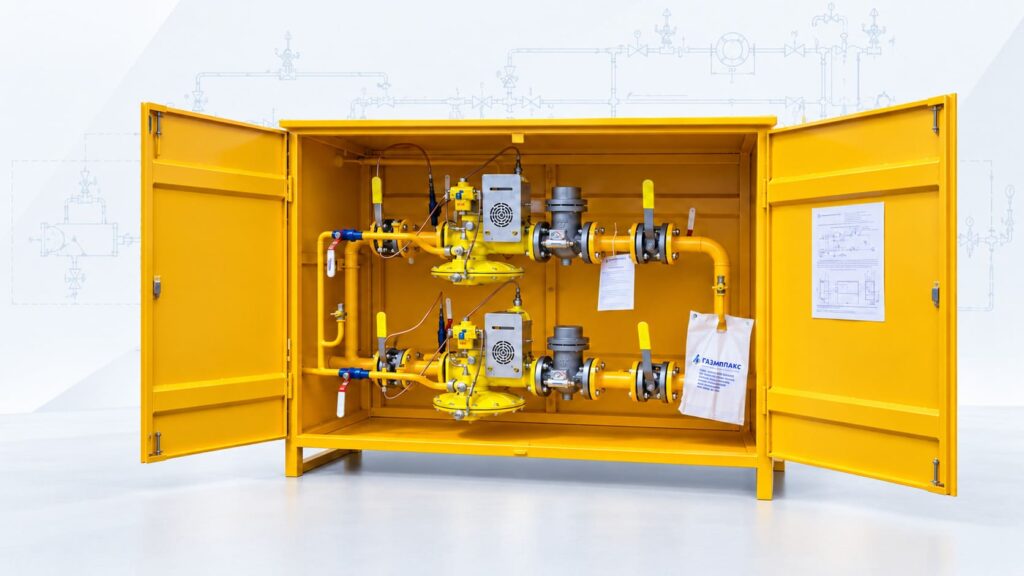

• ГРПШ (шкафной) — оборудование размещено в защитном металлическом шкафу. Это наиболее востребованное и универсальное решение для наружной установки.
• ГРУ (установка)— монтируется на открытой металлической раме.Не имеет собственной защиты от осадков, поэтому предназначена строго для размещения внутри отапливаемых помещений (цехов или котельных).
• ПГБ (блочный)— это полноценное мобильное здание контейнерного типа с системами отопления, освещения и вентиляции. Его выбирают для крупных промышленных узлов и эксплуатации в суровых климатических зонах.
Выбор исполнения регламентируется требованиями СП 62.13330.2011. Специалисты «ГАЗКОМПЛЕКТСАРАТОВ» подберут оптимальную модификацию, исходя из ваших технических условий и региона эксплуатации.
Какие регуляторы давления используются в оборудовании?
При комплектации ГРПШ и ПУРГ мы используем широкий спектр регуляторов, исходя из технических условий заказчика. Это как надежные отечественные модели (серий РДГ, РДНК, РДСК), так и оборудование мировых лидеров: Madas, Pietro Fiorentini, Tartarini. Выбор конкретной марки зависит от необходимой точности редуцирования и расчетной пропускной способности объекта.
Для объектов с малым и средним расходом газа оптимальны регуляторы прямого действия за счет их компактности, надежности и простоты обслуживания. В крупных промышленных сетях со значительными колебаниями потребления применяются пилотные регуляторы, гарантирующие высокую стабильность выходного давления.
Все используемые нами приборы сертифицированы, проходят обязательный входной контроль и полностью совместимы с современными системами телеметрии. Это позволяет гарантировать безопасность и точность настройки газового оборудования в любых климатических зонах.
Какие параметры давления нужно учитывать при подборе ГРПШ или ГРУ?
Для корректного подбора газорегуляторного пункта необходимо учитывать три критических параметра давления: входное, выходное и допустимый диапазон настройки. Входное давление (Pвх) определяет пропускную способность и выбор типа регулятора. Оно может варьироваться от низкого (до 0,005 МПа) до высокого (до 1,2 МПа). Выходное давление (Pвых) — это стабильный показатель, необходимый конечному потребителю (котлу, горелке или бытовой сети). Важно знать не только номинальное значение, но и допустимую погрешность поддержания давления при изменении расхода газа.
Также учитывается давление срабатывания предохранительных устройств (ПЗК и ПСК). Предохранительно-запорный клапан должен быть настроен на автоматическое перекрытие потока при аварийном повышении или понижении давления сверх заданных лимитов. Наши специалисты при расчете обязательно закладывают запас по пропускной способности, учитывая минимально возможное давление в магистрали в зимний период, чтобы исключить риск остановки оборудования из-за падения давления на входе.
Можно ли изготовить газорегуляторный пункт по индивидуальному техническому заданию?
Да, изготовление газорегуляторных пунктов по индивидуальным техническим заданиям (ТЗ) является приоритетным направлением работы «ГАЗКОМПЛЕКТСАРАТОВ». Промышленные объекты часто требуют нестандартных решений, которые невозможно закрыть типовыми проектами. Мы проектируем и производим оборудование с учетом специфических требований к габаритам корпуса, количеству линий редуцирования (основная, резервная, байпас), а также особых условий эксплуатации, включая сверхнизкие температуры или сейсмическую активность региона.
Индивидуальное проектирование позволяет интегрировать в ГРПШ или ПГБ любые дополнительные узлы: системы многоступенчатой очистки газа, коммерческие или технологические узлы учета (ПУРГ), а также блоки телеметрии для дистанционного контроля параметров сети. Весь процесс — от анализа входных данных и гидравлического расчета до сборки и заводских испытаний — строго регламентирован ГОСТ и требованиями промышленной безопасности. Заказчик получает не просто серийное изделие, а оптимизированный технологический комплекс, полностью готовый к интеграции в существующую инфраструктуру объекта и сдаче контролирующим органам.
Сколько стоит ГРПШ / ПГБ / ГРУ и из чего формируется цена?
Стоимость газорегуляторного оборудования всегда рассчитывается индивидуально, так как она зависит от технической сложности исполнения и выбранной комплектации. На итоговую цену ГРПШ, ПГБ или ГРУ влияют три ключевых фактора. Во-первых, это тип и бренд регулятора давления: использование импортных комплектующих (например, Madas) увеличивает стоимость, но обеспечивает расширенные эксплуатационные возможности, в то время как отечественные аналоги позволяют оптимизировать бюджет. Во-вторых, сложность технологической схемы — количество линий редуцирования, наличие байпаса и степень автоматизации (блоки телеметрии и датчики). В-третьих, значительную часть стоимости формирует тип корпуса. Например, ПГБ (блочный пункт) обойдется дороже ГРПШ за счет затрат на возведение полноценного утепленного здания.
Также на цену влияют дополнительные требования: усиленная фильтрация, наличие узла учета газа (ПУРГ) или специфическая окраска. Наше предприятие работает без посредников, что позволяет нам предлагать конкурентные цены. Для получения точной сметы достаточно предоставить техническое задание или заполнить опросный лист — наши инженеры подготовят расчет в течение одного рабочего дня.
Входит ли проект ГРПШ, ПГБ или ГРУ в стоимость заказа?
В стоимость заказа включена разработка полного комплекта заводской конструкторской документации, необходимой для производства и последующей эксплуатации конкретного изделия. Наши инженеры на основании вашего технического задания или опросного листа подготавливают сборочные чертежи, схемы компоновки узлов и проводят необходимые технические расчеты.
Вместе с готовым оборудованием мы передаем заказчику обязательный пакет документов: технический паспорт изделия, подробное руководство по эксплуатации, а также копии всех действующих сертификатов и деклараций соответствия ТР ТС. Эти документы подтверждают качество сборки и необходимы для успешной приемки оборудования на объекте.
Мы обеспечиваем плотное техническое сопровождение на этапе согласования спецификаций. Это означает, что заказчик получает все необходимые габаритные и присоединительные размеры, схемы функциональных линий и перечень используемых комплектующих еще до начала сборки.
Гарантируем полное соответствие оборудования заявленным характеристикам и его беспроблемную интеграцию в инженерные системы вашего объекта. Прилагаемая документация оформляется в строгом соответствии с актуальными требованиями промышленной безопасности.
Какие сроки изготовления газоредуцирующего оборудования?
Сроки изготовления оборудования составляют в среднем от 10 до 30 рабочих дней. Точный период производства зависит от сложности технологической схемы, наличия необходимых комплектующих на складе и текущей загрузки мощностей. Например, типовые модели ГРПШ с одной линией редуцирования могут быть отгружены в минимальные сроки, в то время как изготовление ПГБ (блочных пунктов) или крупных узлов учета газа (ПУРГ) по индивидуальному проекту требует больше времени.
Производственный цикл включает в себя входной контроль материалов, сварочные работы, покраску в специальной камере, комплексный контроль комплектующих и готовности оборудования к эксплуатации. Мы понимаем важность соблюдения графиков строительства на объектах заказчика, поэтому фиксируем окончательные сроки в договоре и строго их придерживаемся. Для ускорения процесса мы поддерживаем складской запас наиболее востребованных регуляторов давления и запорной арматуры, что позволяет приступать к сборке немедленно после согласования технического задания.
Какой срок службы газорегуляторного оборудования?
Средний срок службы промышленного газового оборудования составляет от 30 до 40 лет, при условии соблюдения правил эксплуатации и регламента технического обслуживания. Согласно ГОСТ и отраслевым стандартам, расчетный ресурс эксплуатации большинства стационарных установок, таких как ГРПШ, ПГБ или ГРУ, закладывается на десятилетия. Однако важно понимать, что этот срок относится к основному технологическому корпусу и внутренним газопроводам. Отдельные узлы и комплектующие, в частности регуляторы давления, фильтры и контрольно-измерительные приборы, имеют собственные межремонтные интервалы и могут требовать плановой замены или поверки каждые 5–10 лет.
Для обеспечения максимального срока службы мы используем антикоррозийную защиту корпусов и качественную запорную арматуру. Долговечность оборудования напрямую зависит от качества очистки газа и стабильности условий окружающей среды. Регулярная диагностика, своевременная замена резинотехнических изделий в регуляторах и проверка герметичности соединений позволяют эксплуатировать установки максимально долго без риска аварийных ситуаций. Мы гарантируем, что при правильном уходе наши изделия сохранят свои технические характеристики и точность настройки на протяжении всего заявленного срока эксплуатации.
Какие нормативные документы регламентируют требования к газорегуляторному оборудованию?
Проектирование, производство и эксплуатация газорегуляторного оборудования в России строго регламентированы государственными стандартами и сводами правил. Основным документом является СП 62.13330.2011 «Газораспределительные системы» (актуализированная редакция СНиП 42-01-2002), который устанавливает требования к проектированию и строительству сетей. Технические условия на изготовление самих пунктов (ГРПШ, ПГБ) определяются ГОСТ 34670–2020, который пришел на смену ряду устаревших стандартов и четко описывает требования к безопасности и функциональности блочных и шкафных установок.
Кроме того, оборудование «ГАЗКОМПЛЕКТСАРАТОВ» соответствует требованиям технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 016/2011 «О безопасности аппаратов, работающих на газообразном топливе». Соблюдение этих норм гарантирует, что наши установки прошли необходимые испытания на герметичность, прочность и сейсмостойкость. Также при производстве учитываются требования ПБ 12-529-03 (Правила безопасности систем газораспределения и газопотребления), что необходимо для успешной регистрации оборудования в органах Ростехнадзора и его безопасной эксплуатации на опасных производственных объектах.
