Газорегуляторные пункты шкафные
ГРПН-300
Цена от 76 000 руб.
ГРПН-300-01
Цена от 90 000 руб.
ГРПН-300-01-СГ-ЭК
Цена от 160 000 руб.
ГРПН-300-СГ-ЭК
Цена от 98 000 руб.
ГРПШ-01-У1
Цена от 76 000 руб.
ГРПШ-02-2У1
Цена от 124 000 руб.
ГРПШ-02-2У1-СГ-ЭК
Цена от 182 000 руб.
ГРПШ-03БМ-2У1
Цена от 130 000 руб.
ГРПШ-03БМ-2У1-СГ-ЭК
Цена от 190 000 руб.
ГРПШ-03БМ-У1
Цена от 78 000 руб.
ГРПШ-03М-2У1
Цена от 130 000 руб.
ГРПШ-03М-2У1-СГ-ЭК
Цена от 190 000 руб.
ГРПШ-03М-У1
Цена от 78 000 руб.
ГРПШ-04-2У1
Цена от 124 000 руб.
ГРПШ-04-2У1-СГ-ЭК
Цена от 196 000 руб.
ГРПШ-05-2У1
Цена от 124 000 руб.
ГРПШ-05-2У1-СГ-ЭК
Цена от 196 000 руб.
ГРПШ-07-2У1
Цена от 124 000 руб.
ГРПШ-07-2У1-СГ-ЭК
Цена от 196 000 руб.
ГРПШ-07-У1
Цена от 74 000 руб.
ГРПШ-6
Цена от по запросу руб.
ГРПШ-10
Цена от по запросу руб.
ГРПШ-10-1
Цена от по запросу руб.
ГРПШ-10-1П
Цена от по запросу руб.
ГРПШ-10-МС
Цена от по запросу руб.
ГРПШ-10М-1
Цена от по запросу руб.
ГРПШ-10М-1П
Цена от по запросу руб.
ГРПШ-13-1ВУ1
Цена от 92 000 руб.
ГРПШ-13-1НУ1
Цена от 92 000 руб.
ГРПШ-13-2ВУ1
Цена от 210 000 руб.
ГРПШ-13-2ВУ1-СГ-ЭК
Цена от 246 000 руб.
ГРПШ-13-2НУ1
Цена от 210 000 руб.
ГРПШ-13-2НУ1-СГ-ЭК
Цена от 246 000 руб.
ГРПШ-15-1ВУ1
Цена от 145 000 руб.
ГРПШ-15-1НУ1
Цена от 145 000 руб.
ГРПШ-15-2ВУ1
Цена от 310 000 руб.
ГРПШ
Газорегуляторные пункты шкафного типа

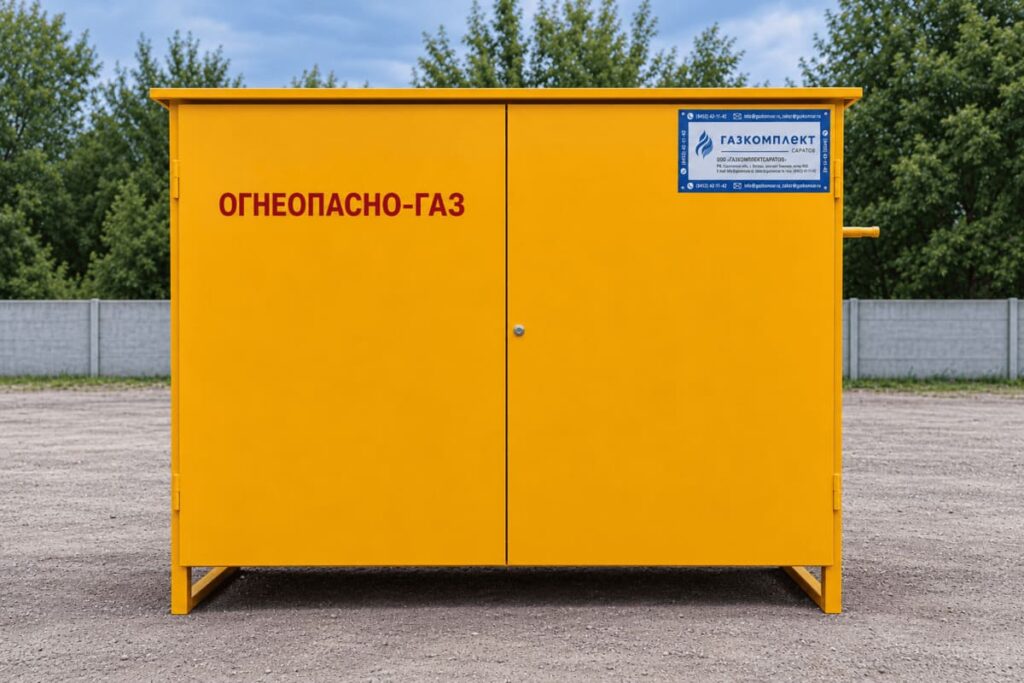

Шкафное исполнение позволяет компактно разместить газорегуляторное оборудование на открытой площадке без строительства отдельного помещения или установки блок-контейнера. Металлический шкаф защищает технологические узлы от внешних воздействий и обеспечивает доступ к ним для контроля и технического обслуживания.
Шкафные пункты применяют как самостоятельные узлы систем газоснабжения и выпускают в различных конструктивных исполнениях в зависимости от назначения объекта и принятой технологической схемы. К этой группе относятся ГРПШ, ГРПН, ГСГО и УГРШ, особенности которых рассмотрены ниже.
Виды шкафных газорегуляторных пунктов
Газорегуляторные пункты шкафного типа объединяют несколько серий оборудования, различающихся принятыми обозначениями, конструктивными особенностями и вариантами исполнения. В каталоге ООО «ГАЗКОМПЛЕКТСАРАТОВ» представлены четыре основные группы: ГРПШ, ГРПН, ГСГО и УГРШ. При выборе оборудования ориентируются не только на обозначение серии, но и на характеристики конкретной модели: входное и выходное давление, расчетный расход газа, тип регулятора, количество линий редуцирования и требования к дополнительному оснащению.
Различия между группами связаны прежде всего с конструктивным исполнением и принятой номенклатурой: например, ГСГО выделяются наличием газового обогрева, ГРПН — надземным исполнением, а УГРШ относятся к шкафным газорегуляторным установкам. При этом конкретные рабочие параметры определяются уже моделью и технологической схемой.
ГРПШ
ГРПШ — газорегуляторный пункт шкафной и наиболее распространенное обозначение оборудования этого типа. В эту группу входит широкий ряд бытовых и промышленных моделей на базе различных регуляторов давления, отличающихся рабочими параметрами и технологическими схемами.
Модельный ряд и технические характеристики представлены в разделе «Газорегуляторные пункты ГРПШ».
ГСГО
ГСГО — газорегуляторный пункт с газовым обогревом. Его характерная особенность — встроенная система газового обогрева, предназначенная для поддержания необходимого температурного режима технологического оборудования при эксплуатации в условиях низких температур. В зависимости от исполнения ГСГО выпускаются с различными схемами редуцирования и могут оснащаться узлом учета расхода газа, средствами автоматизации и телеметрии. Модели и характеристики представлены в разделе «Газорегуляторные пункты ГСГО».
ГРПН
ГРПН — газорегуляторный пункт надземный. Отличительная особенность этой группы — способ размещения: технологическое оборудование может устанавливаться в металлическом шкафу либо на раме в надземном исполнении. В каталоге ООО «ГАЗКОМПЛЕКТСАРАТОВ» представлены, в частности, газорегуляторные пункты серии ГРПН-300 на базе регулятора РДУ-32, включая исполнения с одной и двумя линиями редуцирования и варианты с дополнительным оснащением.
УГРШ
УГРШ — установка газорегуляторная шкафная, в которой технологическое оборудование размещается в металлическом шкафу. В зависимости от исполнения установка может включать одну или несколько линий редуцирования, узел учета газа, обогрев, средства автоматизации и телеметрии. Обозначение УГРШ используется для отдельной серии шкафных газорегуляторных установок и не означает принципиально иной принцип работы по сравнению с ГРПШ. Доступные исполнения представлены в разделе «Газорегуляторные установки УГРШ».
Конструкция и комплектация шкафных газорегуляторных пунктов

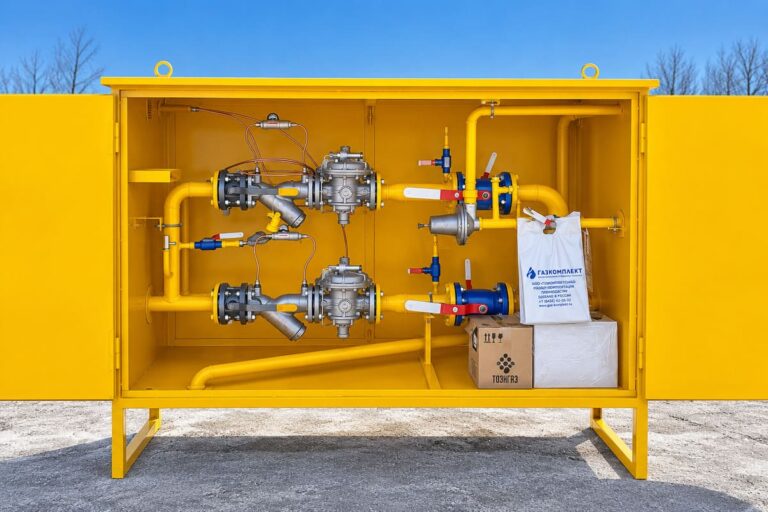

Состав шкафного газорегуляторного пункта зависит от технологической схемы и выбранной модели. Оборудование размещают внутри металлического шкафа с учетом требований к эксплуатации, контролю и техническому обслуживанию.
Основное технологическое оборудование
В состав шкафного пункта в зависимости от исполнения входят запорная арматура, газовые фильтры, регуляторы давления, предохранительно-запорные и сбросные устройства, контрольно-измерительные приборы, а также предусмотренные схемой продувочные и сбросные трубопроводы. Конкретная комплектация определяется рабочими параметрами, применяемыми регуляторами и требованиями проектной документации.
Дополнительно в составе пункта могут предусматриваться средства учета газа, автоматизации, телеметрии и контроля технологических параметров. Необходимость такого оборудования определяется назначением объекта и требованиями к эксплуатации системы газоснабжения.
Линии редуцирования

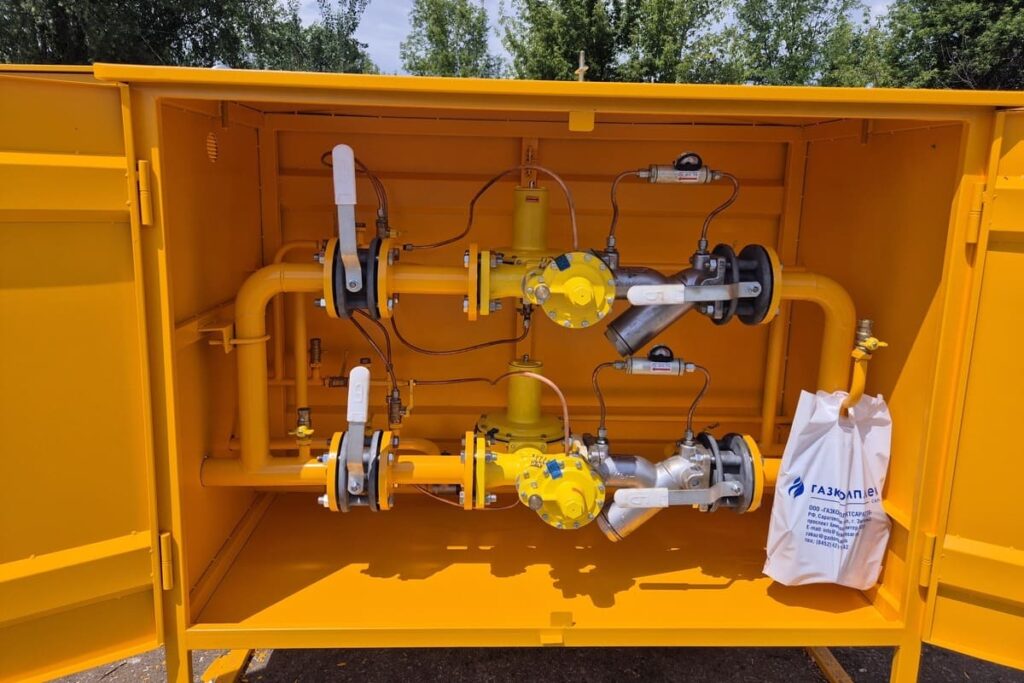

Шкафные газорегуляторные пункты могут выполняться с одной или несколькими линиями редуцирования. В однолинейном исполнении снижение и поддержание давления выполняются по одной рабочей линии, если проектом не предусмотрено резервирование технологического оборудования.
В двухлинейных схемах могут предусматриваться рабочая и резервная линии редуцирования. Порядок их работы, переключения и требуемая пропускная способность определяются принятой технологической схемой и требованиями конкретного объекта. При наличии рабочей и резервной линий одну из них можно вывести на техническое обслуживание при работе второй, если такой режим предусмотрен технологической схемой.
Узел учета, автоматика и телеметрия
При необходимости шкафной газорегуляторный пункт комплектуют узлом учета расхода газа. В зависимости от проекта измерительная часть может включать счетчик газа, корректор объема, средства измерения давления и температуры, а также оборудование для регистрации данных.
Для дистанционного контроля предусматривают системы автоматизации и телеметрии. Они могут использоваться для передачи данных о давлении, расходе газа и состоянии оборудования на диспетчерский пункт или в систему верхнего уровня.
Обогрев и климатическое исполнение
Для эксплуатации при низких температурах выбирают соответствующее климатическое исполнение шкафного пункта. При необходимости конструкцией предусматриваются утепление, газовый или электрический обогрев технологического оборудования.
Тип обогрева и состав дополнительного оснащения определяются условиями площадки, характеристиками установленного оборудования и требованиями проекта. При подборе учитывают температурный режим эксплуатации конкретной модели и применяемых комплектующих.
Принцип работы шкафного газорегуляторного пункта
Газ поступает в шкафной газорегуляторный пункт через входную запорную арматуру и проходит через фильтр, где очищается от механических примесей. Далее поток направляется к регулятору давления, который снижает входное давление до заданного значения и поддерживает его на выходе в установленном диапазоне при изменении расхода газа и входных параметров.
Контроль работы оборудования выполняется с помощью манометров и других контрольно-измерительных приборов. При выходе давления за допустимые пределы срабатывают предусмотренные технологической схемой предохранительные устройства, которые ограничивают или прекращают подачу газа в зависимости от характера отклонения.
В пунктах с двумя линиями редуцирования одна линия может использоваться как рабочая, а вторая — как резервная. Конкретный порядок работы линий, настройки регуляторов и защитных устройств определяется схемой конкретного исполнения и требованиями проекта.
Область применения шкафных газорегуляторных пунктов
Шкафные газорегуляторные пункты применяют в системах газоснабжения промышленных предприятий, котельных, объектов ЖКХ, коммунальной инфраструктуры, сельскохозяйственных и коммерческих объектов. Их устанавливают там, где требуется локальное снижение и поддержание давления газа перед подачей к отдельному потребителю или группе потребителей.
Шкафное исполнение подходит для размещения оборудования на открытых площадках и на участках распределительных газовых сетей. Конкретное место установки и схема подключения определяются проектом системы газоснабжения с учетом характеристик объекта и условий эксплуатации.
Модели и характеристики шкафных газорегуляторных пунктов
В каталоге представлены модели ГРПШ, ГРПН, ГСГО и УГРШ с различными регуляторами давления и технологическими схемами. В карточках оборудования указаны основные характеристики конкретных исполнений: входное и выходное давление, расход газа, тип регулятора, количество линий редуцирования и базовая стоимость для моделей, где она предусмотрена.
Для части моделей также указана базовая цена оборудования. Подробные характеристики, комплектация и доступные варианты исполнения приведены непосредственно в карточках соответствующих моделей.
Преимущества шкафного исполнения
К особенностям шкафных газорегуляторных пунктов относятся:
Конструкцию шкафа и внутреннюю компоновку оборудования выбирают с учетом технологической схемы и условий эксплуатации. Конкретные решения определяются техническим заданием и проектной документацией.
Как подобрать шкафной газорегуляторный пункт
Подбор шкафного газорегуляторного пункта выполняют по рабочим параметрам системы газоснабжения и требованиям проекта. Основными исходными данными являются давление газа, расчетный расход, требуемая технологическая схема и условия эксплуатации оборудования.
Для расчета необходимо определить:
Если проектом уже определена конкретная модель, специалисты могут проверить ее соответствие заявленным параметрам объекта. Если исполнение еще не выбрано, необходимые характеристики пункта определяются на основании исходных данных и заполненного опросного листа.
Производство шкафных газорегуляторных пунктов
ООО «ГАЗКОМПЛЕКТСАРАТОВ» производит шкафные газорегуляторные пункты с 2016 года по утвержденным технологическим схемам и исходным данным заказчика. В зависимости от проекта изготавливаются различные исполнения ГРПШ, ГРПН, ГСГО и УГРШ.
В процессе производства выполняются сборка технологической обвязки, монтаж регуляторов давления, запорной и предохранительной арматуры, контрольно-измерительных приборов и предусмотренного проектом дополнительного оборудования. Готовый шкафной пункт комплектуется технической и сопроводительной документацией в соответствии с исполнением изделия.
Купить шкафной газорегуляторный пункт
Купить шкафной газорегуляторный пункт можно напрямую у производителя ООО «ГАЗКОМПЛЕКТСАРАТОВ». Если требуемая модель уже определена проектом, для расчета достаточно направить ее обозначение, рабочие параметры и требования к комплектации.
Если конкретное исполнение еще не выбрано, оборудование можно подобрать по исходным данным объекта. Для расчета укажите входное и выходное давление, расход газа, требуемое количество линий редуцирования, необходимость учета, автоматизации, телеметрии и обогрева.
Для получения технико-коммерческого предложения заполните опросный лист или направьте техническое задание специалистам компании. Поставка шкафных газорегуляторных пунктов выполняется по России и странам СНГ.
Цена шкафного газорегуляторного пункта
Цена шкафного газорегуляторного пункта зависит от рабочих параметров, технологической схемы и состава оборудования. На стоимость влияют тип и количество регуляторов давления, число линий редуцирования, запорная и предохранительная арматура, наличие узла учета газа, автоматизации, телеметрии, обогрева и дополнительного оснащения.
Для части стандартных моделей базовая стоимость указана непосредственно в каталоге. Окончательная цена оборудования определяется после уточнения технических параметров, состава комплектации и требований конкретного проекта.
Наши специалисты помогут подобрать оборудование и ответят на все технические вопросы
