Отгрузка ГРПШ-04-2У1 в г. Астрахань

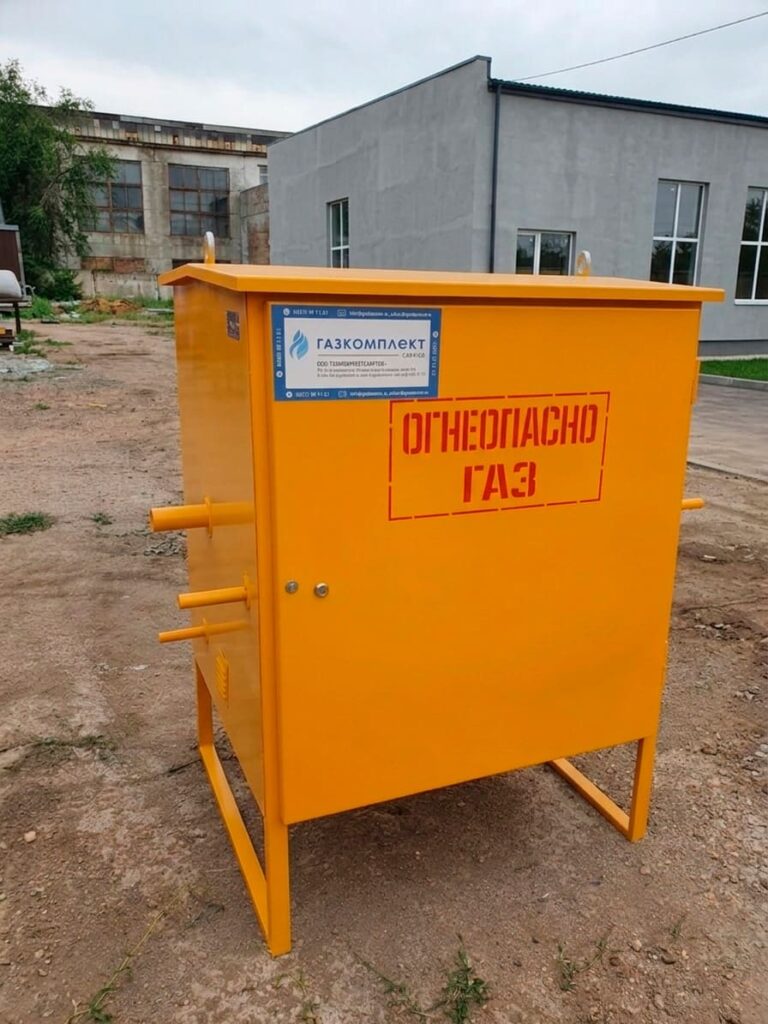

Компания ГАЗКОМПЛЕКТСАРАТОВ выполнила поставку газорегуляторного шкафного пункта ГРПШ-04-2У1 для газификации малоэтажного жилого микрорайона, г. Астрахань

Заполнить опросный лист

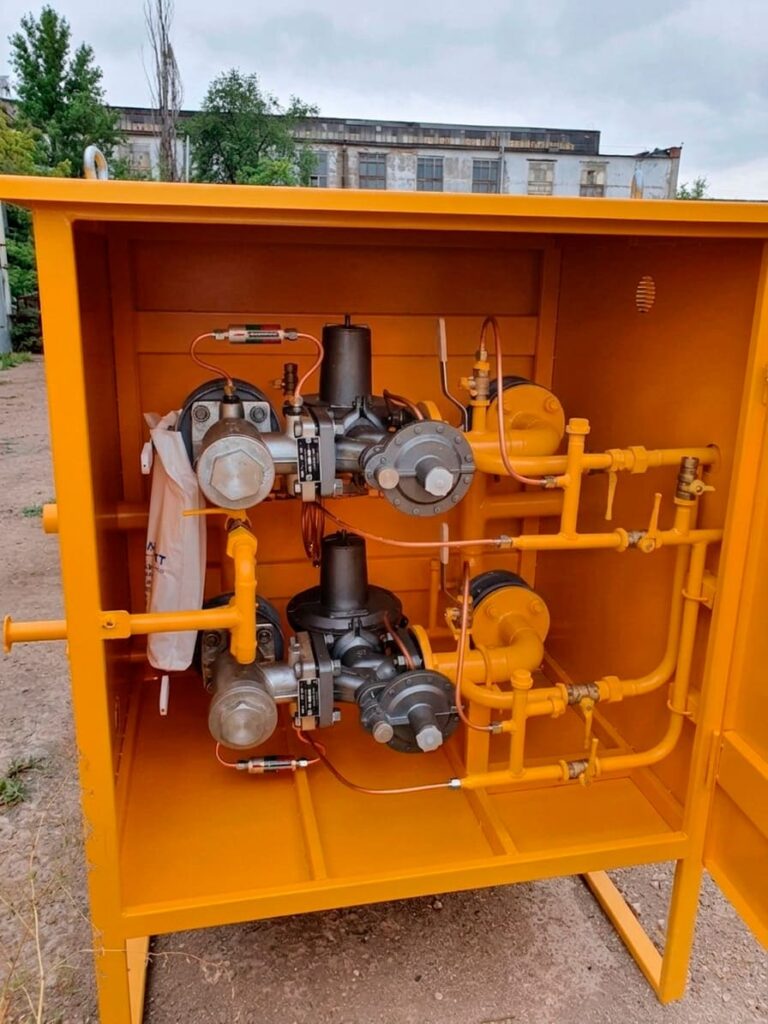

Внутреннее устройство газорегуляторного пункта ПГК-ГРПШ-400-2У1-8 с регуляторами давления газа РДНК-400

Фото оборудования

Техническая информация

Регулятор давления газа	РДНК-400
Запорная арматура	краны муфтовые LD Ду 15, Ду 20, Ду 25
Запорная арматура	краны фланцевые Ду 50
Фильтр газа	ФГС-50 с индикатором перепада давления (ИПД)
Обогрев	нет
Утепление	нет
Комплект манометров	есть
Напоромер	на входе
Покрытие корпуса	полиуретановое

Фактический состав оборудования при заказе аналогичного ГРПШ определяется по опросному листу, проектной документации или техническому заданию заказчика

Вид оборудования	газорегуляторный пункт
Модель	ГРПШ-04-2У1
Тип устройства	шкафной
Линии редуцирования	основная и резервная
Регулируемая среда	природный газ по ГОСТ 5542-87
Климатическое исполнение	У1
Давление газа на входе, Рмакс., МПа	0,6
Давление газа на выходе мин., Рвых, кПа	2
Давление газа на выходе макс., Рвых, кПа	5
Пропускная способность макс., м³/час	300

Для подбора аналогичного оборудования специалисты ООО «ГАЗКОМПЛЕКТСАРАТОВ» учитывают расход газа, входное и выходное давление, схему редуцирования, условия размещения и требования к комплектации.

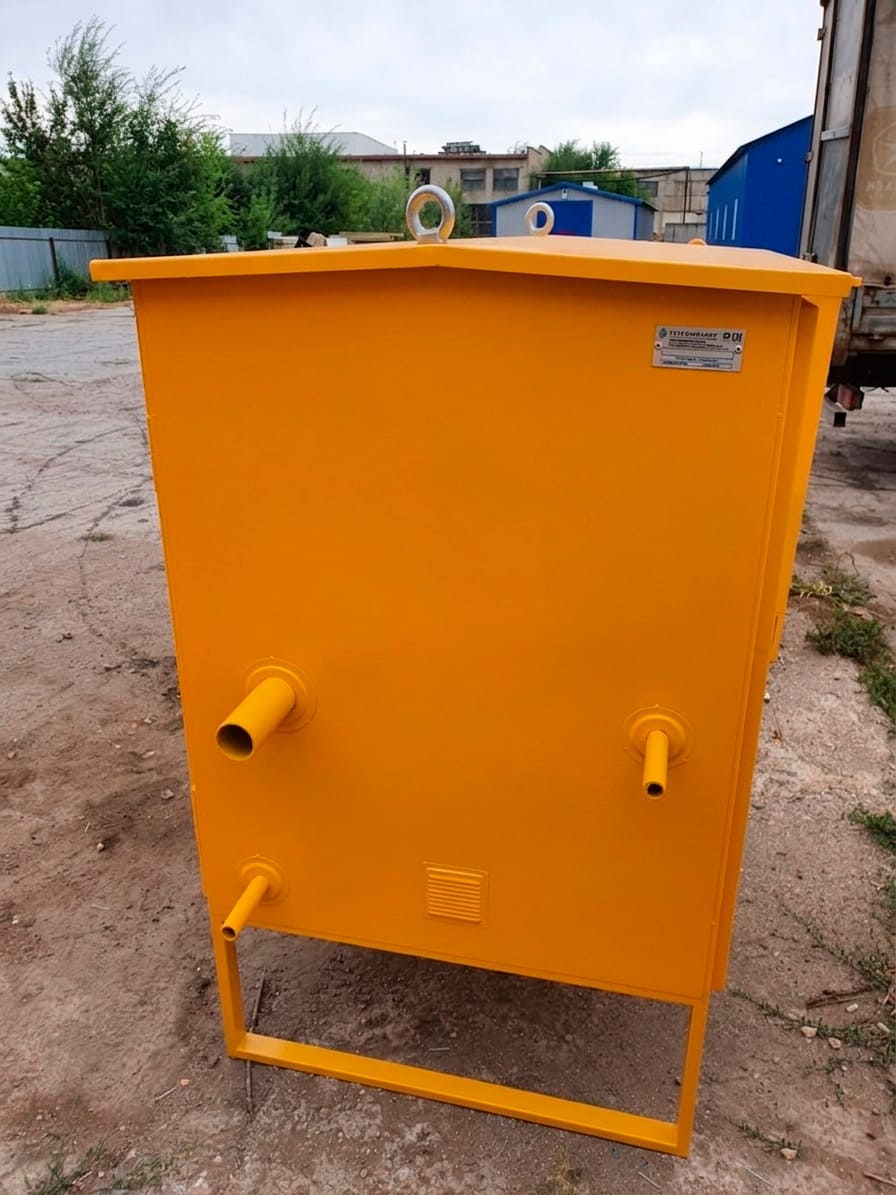

В рамках проекта газификации малоэтажного жилого микрорайона индивидуальной застройки в городе Астрахань выполнена отгрузка газорегуляторного пункта шкафного типа ГРПШ-04-2У1.

Оборудование предназначено для редуцирования давления природного газа и обеспечения стабильного газоснабжения потребителей жилого сектора с переменным суточным расходом. Применённое решение обеспечивает поддержание заданных параметров давления на выходе и устойчивую работу системы распределения газа в условиях неравномерной нагрузки.

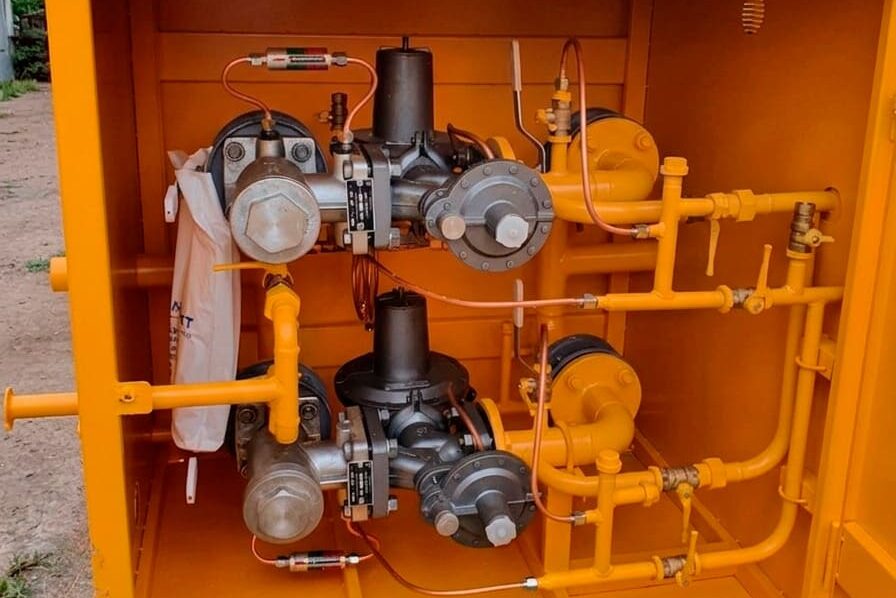

ГРПШ-04-2У1 реализован по схеме с основной и резервной линиями редуцирования на базе регулятора давления газа РДНК-400, что позволяет обеспечить бесперебойную подачу газа и проводить техническое обслуживание без отключения потребителей.

Для защиты измерительных и регулирующих элементов от загрязнений установлен фильтр ФГС-50 с индикатором перепада давления (ИПД), обеспечивающий контроль состояния фильтрующего элемента и своевременное обслуживание системы.

В составе оборудования применены стальные фланцевые краны LD Ду-50, а также муфтовая запорная арматура Ду-15, Ду-20 и Ду-25. Контроль параметров давления осуществляется с помощью комплекта манометров, установленных на ключевых участках газовой схемы.

Корпус шкафа имеет защитное полиуретановое покрытие, рассчитанное на эксплуатацию в условиях наружной установки и повышенной влажности, характерной для южных регионов.
