Изготовление и поставка
ГРПШ-ГКС-FRG/2MB-2У1-СГ в Рязань
Реализованный проект газоснабжения котельной логистического комплекса в г. Рязань. Газорегуляторный пункт шкафной ГРПШ-ГКС-FRG/2MB-2У1-СГ на базе регуляторов давления газа Madas FRG/2MB FB04Z 120
Рязань
2024
Фото оборудования
Техническая информация
| Регулятор давления газа | Madas FRG/2MB код FB04Z 120 |
| Запорная арматура | краны шаровые приварные LD Ду 15, Ду 20, Ду 25 |
| краны фланцевые полнопроходные Ду 50 | |
| Фильтр газа | ФГ-50 с индикатором перепада давления (ИПД) |
| Обогрев | нет |
| Утепление | нет |
| Комплект манометров | есть |
| Напоромер | на входе |
| Покрытие корпуса | полиуретановое |
Фактический состав оборудования при заказе аналогичного ГРПШ определяется по опросному листу, проектной документации или техническому заданию заказчика
| Вид оборудования | газорегуляторный пункт |
| Модель | ГРПШ-ГКС-FRG2MB-2У1-СГ |
| Тип устройства | шкафной |
| Линии редуцирования | основная и резервная |
| Регулируемая среда | природный газ по ГОСТ 5542-87 |
| Климатическое исполнение | УХЛ1 |
| Давление газа на входе, Рмакс., МПа | 0,6 |
| Давление газа на выходе мин., Рвых, кПа | 3 |
| Давление газа на выходе макс., Рвых, кПа | 9 |
| Пропускная способность макс., м³/час | 100 |
Для подбора аналогичного оборудования специалисты ООО «ГАЗКОМПЛЕКТСАРАТОВ» учитывают расход газа, входное и выходное давление, схему редуцирования, условия размещения и требования к комплектации.
Для автономного теплоснабжения логистического комплекса проектом предусмотрена газовая котельная. Для подачи природного газа к котельному оборудованию требовалось обеспечить его подготовку: очистку, снижение входного давления и автоматическое поддержание заданных параметров на выходе при изменении расхода.
Отдельным требованием стала непрерывность газоснабжения котельной. По этой причине газорегуляторный пункт выполнен с основной и резервной линиями редуцирования, что позволяет выводить одну из линий на техническое обслуживание с переводом подачи газа на вторую.
Также в составе ГРПШ требовалось организовать коммерческий учет потребления природного газа непосредственно на объекте. С учетом исходных данных и требований проекта для котельной был изготовлен ГРПШ-ГКС-FRG/2MB-2У1-СГ максимальной пропускной способностью 100 м³/ч.

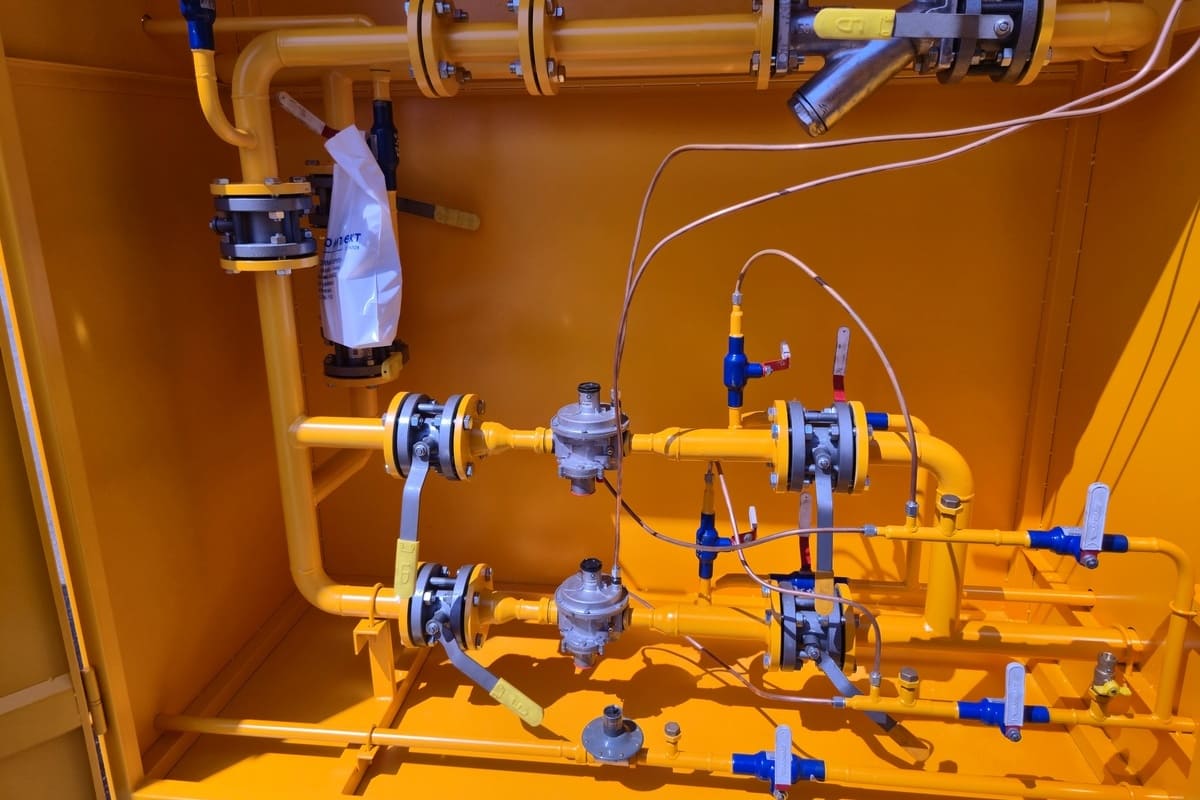

Газорегуляторный пункт выполнен в шкафном исполнении с основной и резервной линиями редуцирования. На каждой линии установлены регуляторы давления газа Madas FRG/2MB FB04Z 120, обеспечивающие снижение давления и его автоматическое поддержание в заданном диапазоне при изменении расхода газа.
Максимальное входное давление составляет 0,6 МПа, выходное давление — от 3 до 9 кПа. Максимальная пропускная способность ГРПШ — 100 м³/ч. Регулируемая среда — природный газ по ГОСТ 5542–87.

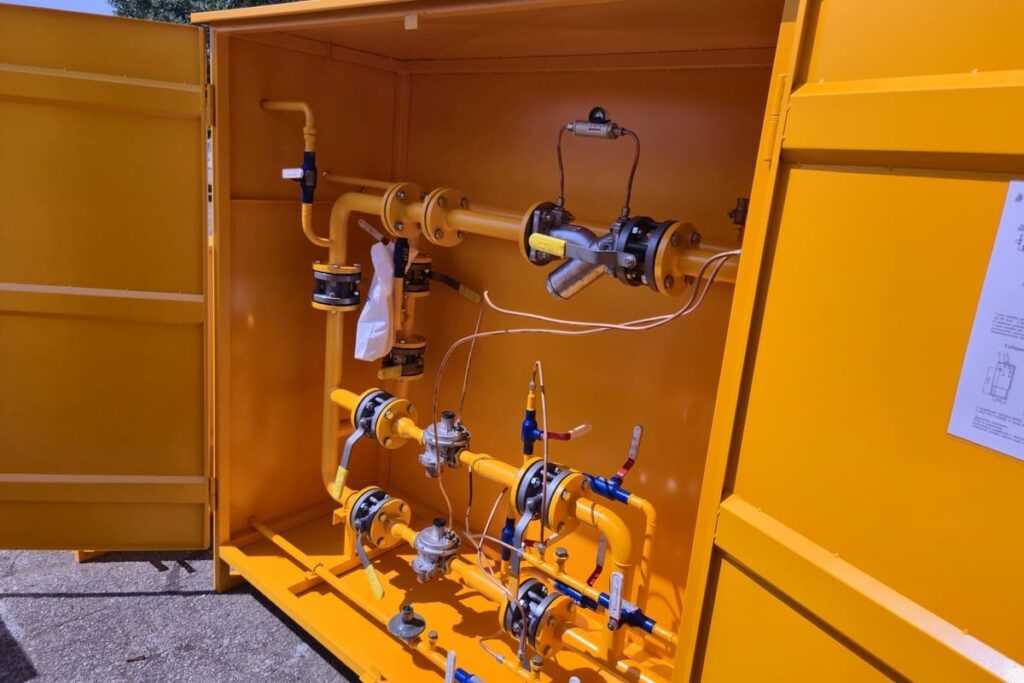

Для очистки газа от механических примесей предусмотрен фильтр ФГ-50 с индикатором перепада давления. ИПД позволяет контролировать изменение сопротивления фильтра и своевременно определять необходимость его обслуживания.
В качестве запорной арматуры применены стальные шаровые краны LD Ду 15, Ду 20 и Ду 25 под приварку, а также фланцевые краны Ду 50. Для контроля рабочих параметров пункт оснащен комплектом манометров и напоромером на входе.
ГРПШ изготовлен в климатическом исполнении УХЛ1. Корпус имеет полиуретановое покрытие, обеспечивающее дополнительную защиту металлических поверхностей от внешних воздействий. Обогрев и утепление шкафа данной комплектацией не предусмотрены.
Ознакомиться с другими вариантами исполнения и техническими характеристиками можно в разделе газорегуляторных пунктов шкафных (ГРПШ) нашего каталога.
В ГРПШ интегрирован измерительный комплекс СГ-ЭК-Вз-Р-0,5–25/1,6, построенный на базе счетчика газа РГР-G16 и корректора ЕК-270 с ППД. Такое исполнение объединяет функции редуцирования и коммерческого учета расхода природного газа в одном газорегуляторном пункте.
Измерительный комплекс обеспечивает определение объема потребляемого котельной газа с приведением результатов измерений к стандартным условиям. Отдельный отсек под размещение оборудования телеметрии в данной комплектации не предусмотрен.
