ГРПШ-ГКС-FRG/2MB-2У1-СГ во Фролово

Расширение производственного комплекса и строительство нового цеха потребовали увеличения тепловой мощности объекта. Для теплоснабжения новых производственных площадей заказчиком была предусмотрена отдельная котельная, которую необходимо было подключить к системе газоснабжения предприятия.

Для подачи газа к котельному оборудованию требовалось обеспечить снижение входного давления до заданных проектом параметров, его автоматическое поддержание при изменении расхода, очистку газа и коммерческий учет потребления. При этом схема газоснабжения должна была предусматривать резервирование линии редуцирования для сохранения подачи газа при проведении технического обслуживания оборудования.

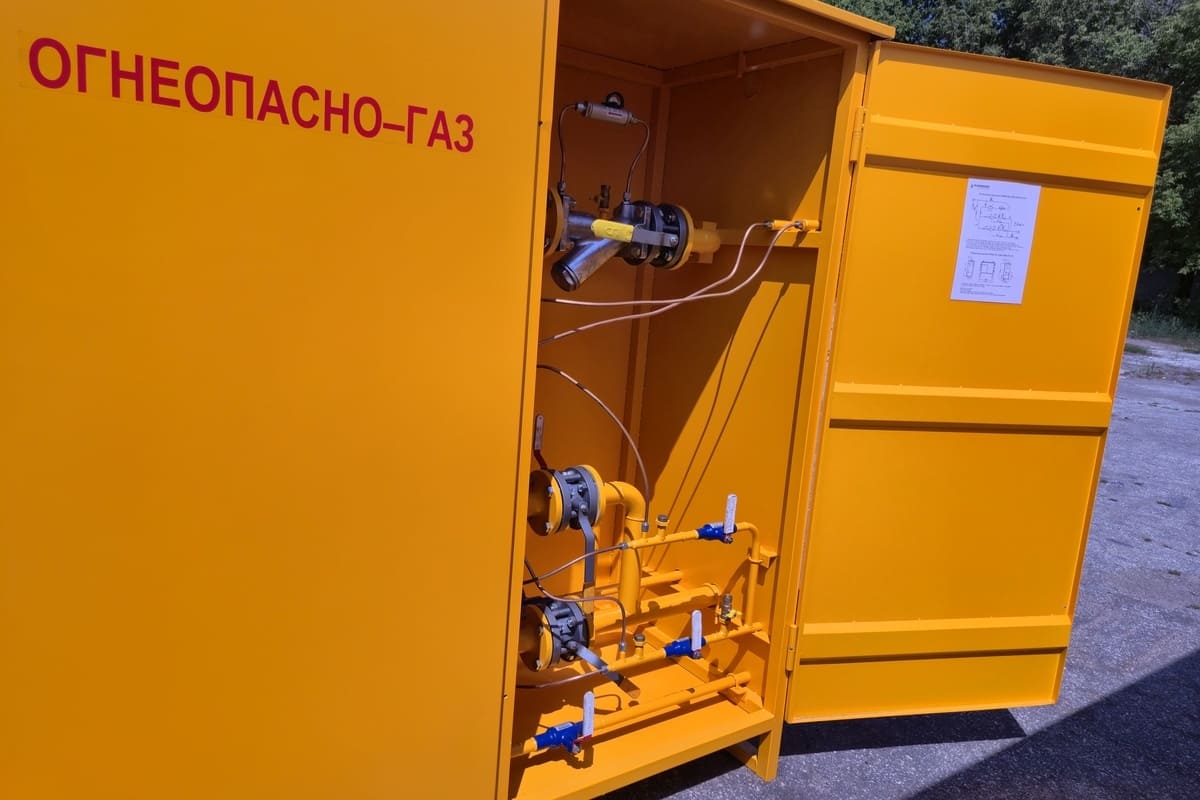

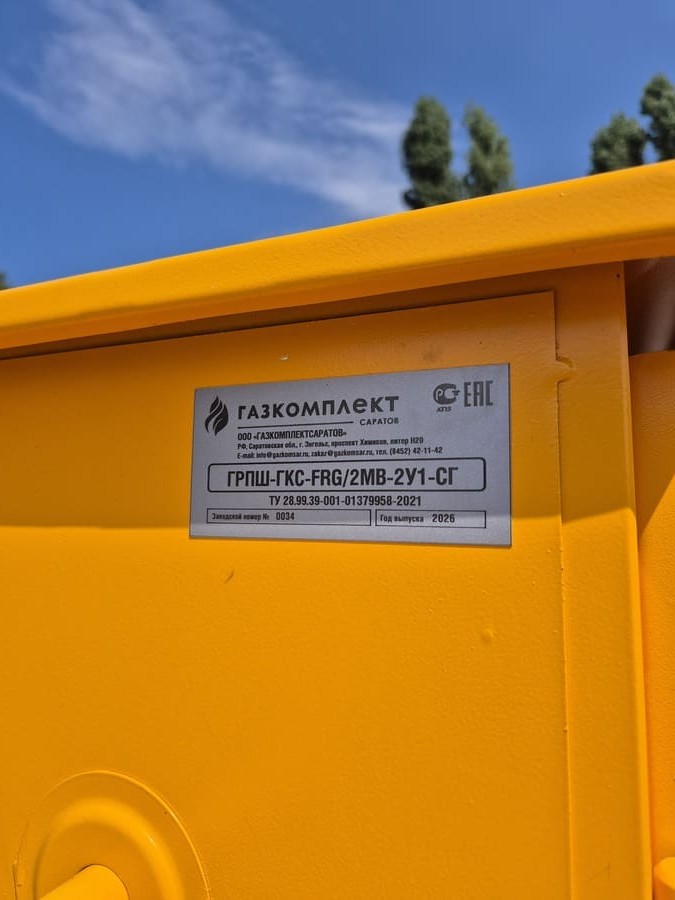

Для решения этой задачи был выбран шкафной газорегуляторный пункт ГРПШ-ГКС-FRG/2MB-2У1-СГ с основной и резервной линиями редуцирования и измерительным комплексом коммерческого учета газа. Комплектация пункта сформирована с учетом расчетных параметров новой котельной и требований проекта газоснабжения производственного объекта.

Редуцирование газа выполняется регуляторами давления Madas FRG/2MB FB04Z 120. Максимальное входное давление для данной комплектации составляет 0,6 МПа, диапазон выходного давления — от 3 до 9 кПа, а максимальная пропускная способность газорегуляторного пункта достигает 100 м³/ч.

Перед узлами редуцирования установлен газовый фильтр ФГ-50 с индикатором перепада давления (ИПД). Он обеспечивает очистку природного газа от механических примесей, а контроль перепада давления помогает своевременно оценивать состояние фильтрующего элемента и планировать его обслуживание.

В качестве запорной арматуры применены стальные шаровые краны LD Ду 15, Ду 20 и Ду 25 под приварку, а также фланцевые краны Ду 50. Для контроля параметров работы предусмотрен комплект манометров и напоромер на входе.

Корпус ГРПШ имеет полиуретановое покрытие, предназначенное для защиты металлических поверхностей при эксплуатации на открытом воздухе. Климатическое исполнение оборудования — УХЛ1. Обогрев и дополнительное утепление в данной комплектации проектом не предусмотрены.

Для данного объекта редуцирование объединено с учетом расхода газа в одном шкафном пункте. В ГРПШ установлен измерительный комплекс СГ-ЭК-Вз-Р-0,5–25/1,6 на базе счетчика газа РГР-G16 и корректора ЕК-270 с ППД. Такое исполнение позволяет учитывать объем потребляемого природного газа непосредственно в составе системы газоснабжения объекта. Параметры измерительного комплекса подбираются с учетом проектного диапазона расходов, рабочего давления и требований к организации коммерческого учета.

Ознакомиться с другими вариантами исполнения, техническими характеристиками и комплектациями можно в разделе газорегуляторных пунктов шкафных (ГРПШ) нашего каталога.
