Изготовление и поставка
ГРПШ-ГК-FRG/2MB-2У1 в Котлас

Компания ГАЗКОМПЛЕКТСАРАТОВ выполнила поставку газорегуляторного шкафного пункта ГРПШ-ГК-FRG/2MB-2У1 для роизводственно-ремонтной базы дорожно-строительной компании в г. Котлас Архангельской обл.

Заполнить опросный лист

Архангельская область

2023

ГРПШ-ГК-FRG/2MB-2У1 с электрообогревом и утепленным корпусом

Фото оборудования

ГРПШ-ГК-FRG/2MB-2У1 для производственно-ремонтной базы в Котласе

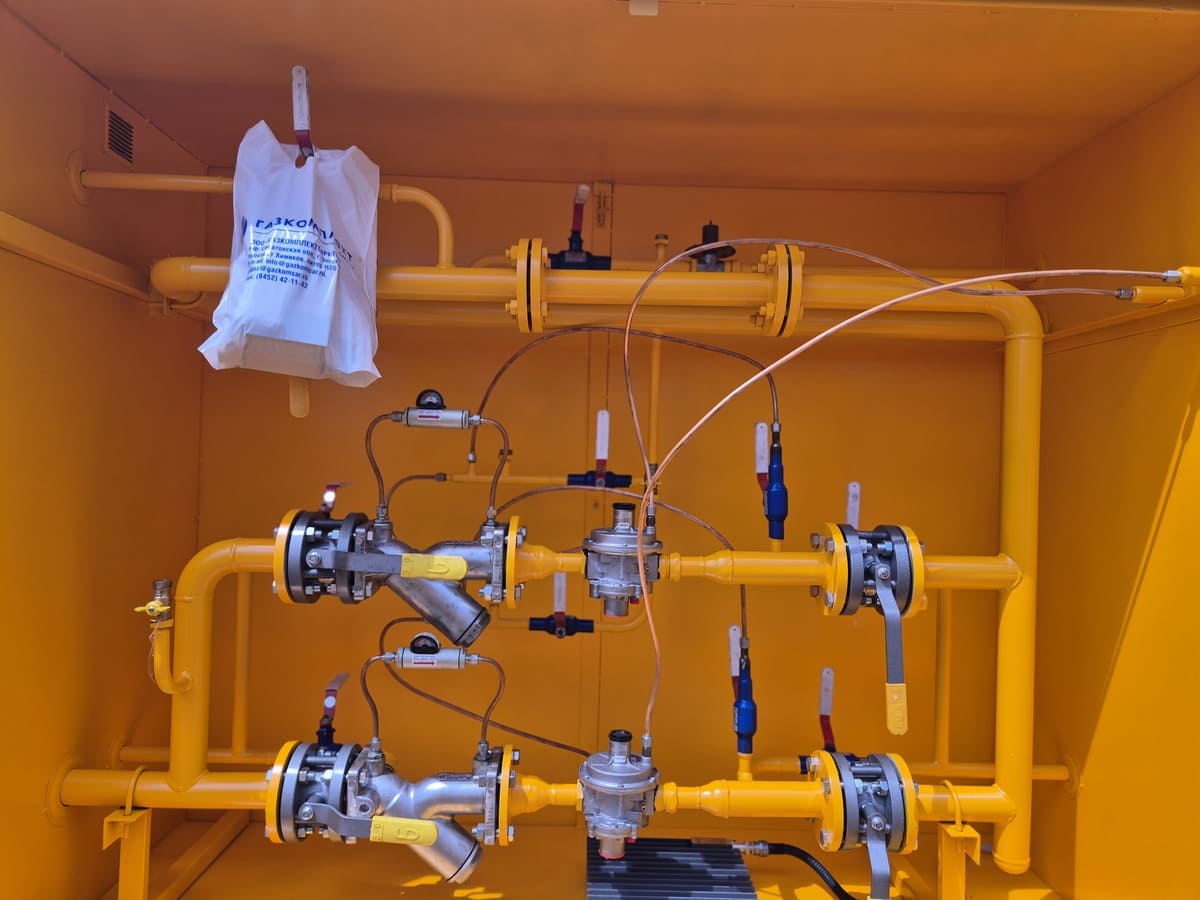

Основная и резервная линии редуцирования на базе регуляторов Madas FB04Z 110

Техническая информация

Регулятор давления газа	FB04Z 110 MADAS
Измерительный комплекс	СМТ-Комплекс-G40
Запорная арматура	краны шаровые приварные LD Ду 15, Ду 20, Ду 25
Запорная арматура	краны фланцевые LD Ду 50
Фильтр газа	ФГ-50 с индикатором перепада давления (ИПД)
Обогрев	есть, электрообогрев
Утепление	есть
Комплект манометров	есть
Напоромер	на входе
Покрытие корпуса	полиуретановое

Фактический состав оборудования при заказе аналогичного ГРПШ определяется по опросному листу, проектной документации или техническому заданию заказчика

Вид оборудования	газорегуляторный пункт
Модель	ГРПШ-ГК-FRG/2MB-2У1
Тип устройства	шкафной
Линии редуцирования	основная и резервная
Регулируемая среда	природный газ по ГОСТ 5542-87
Климатическое исполнение	У1
Давление газа на входе, Рмакс., МПа	0,6
Давление газа на выходе мин., Рвых, кПа
Давление газа на выходе макс., Рвых, кПа
Пропускная способность макс., м³/час	120

Для подбора аналогичного оборудования специалисты ООО «ГАЗКОМПЛЕКТСАРАТОВ» учитывают расход газа, входное и выходное давление, схему редуцирования, условия размещения и требования к комплектации.

Для производственно-ремонтной базы дорожно-строительной компании в городе Котлас изготовили и отгрузили газорегуляторный пункт шкафного типа ГРПШ-ГК-FRG/2MB-2У1.

Предприятия дорожно-строительной отрасли работают круглый год. Поэтому объекту требуется надежная система газоснабжения с возможностью резервирования основных узлов. Кроме того, заказчику необходим точный учет расхода природного газа.

Для решения этих задач специалисты выбрали ГРПШ с основной и резервной линиями редуцирования. Обе линии работают на базе регуляторов давления газа Madas FB04Z 110. Благодаря этому оборудование поддерживает стабильное давление газа даже при изменении нагрузки.

Дополнительно проект предусматривает технологическую катушку под измерительный комплекс СМТ-Комплекс-G40. Она позволяет организовать коммерческий учет расхода газа на объекте. Таким образом предприятие получает возможность контролировать объемы потребляемого топлива.

Для очистки газа от механических примесей используются алюминиевые фильтры ФГ-50 с индикаторами перепада давления. Они защищают регуляторы давления от загрязнений. При этом индикаторы помогают своевременно контролировать состояние фильтрующих элементов.

В состав газовой схемы также входят стальные приварные краны LD Ду-15, Ду-20 и Ду-25. Кроме того, оборудование оснащено фланцевыми кранами LD Ду-50. Контроль рабочих параметров обеспечивают манометры, установленные на основных участках системы.

Объект расположен в Архангельской области. Поэтому газорегуляторный пункт оснастили системой электрообогрева и утепленным корпусом. Такое исполнение поддерживает стабильную работу оборудования в холодное время года. Кроме того, конструкция предусматривает двухстороннее обслуживание. Благодаря этому персонал получает удобный доступ к основным узлам во время эксплуатации и технического обслуживания.
