Изготовление и поставка
ГРПШ-ГКС-13-2ВУХЛ1
в ХМАО-Югра

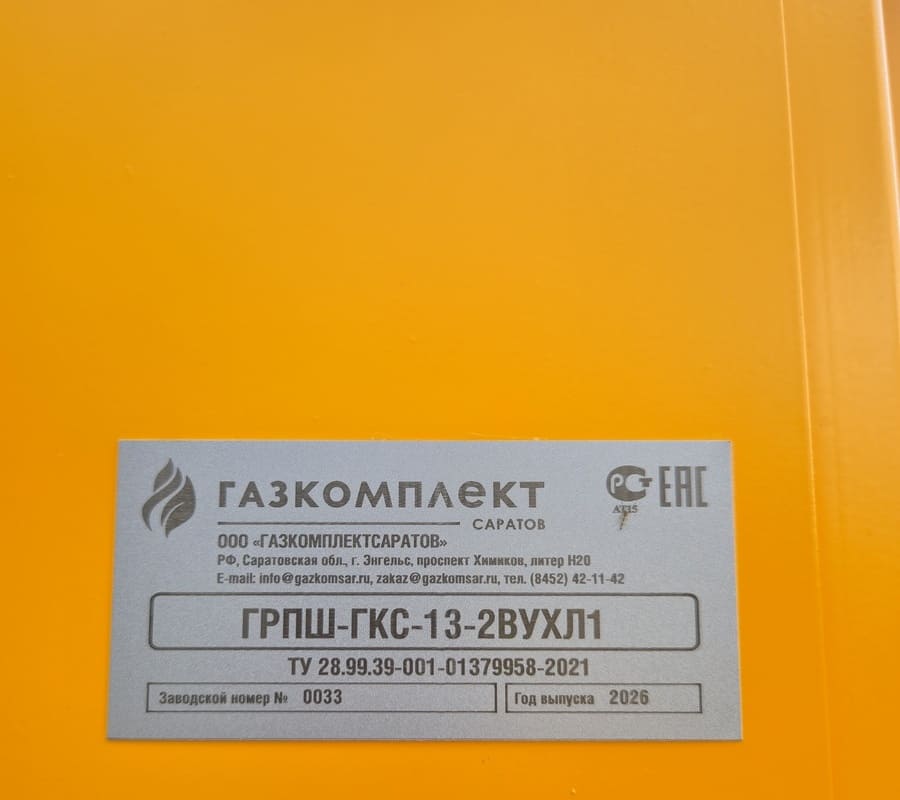

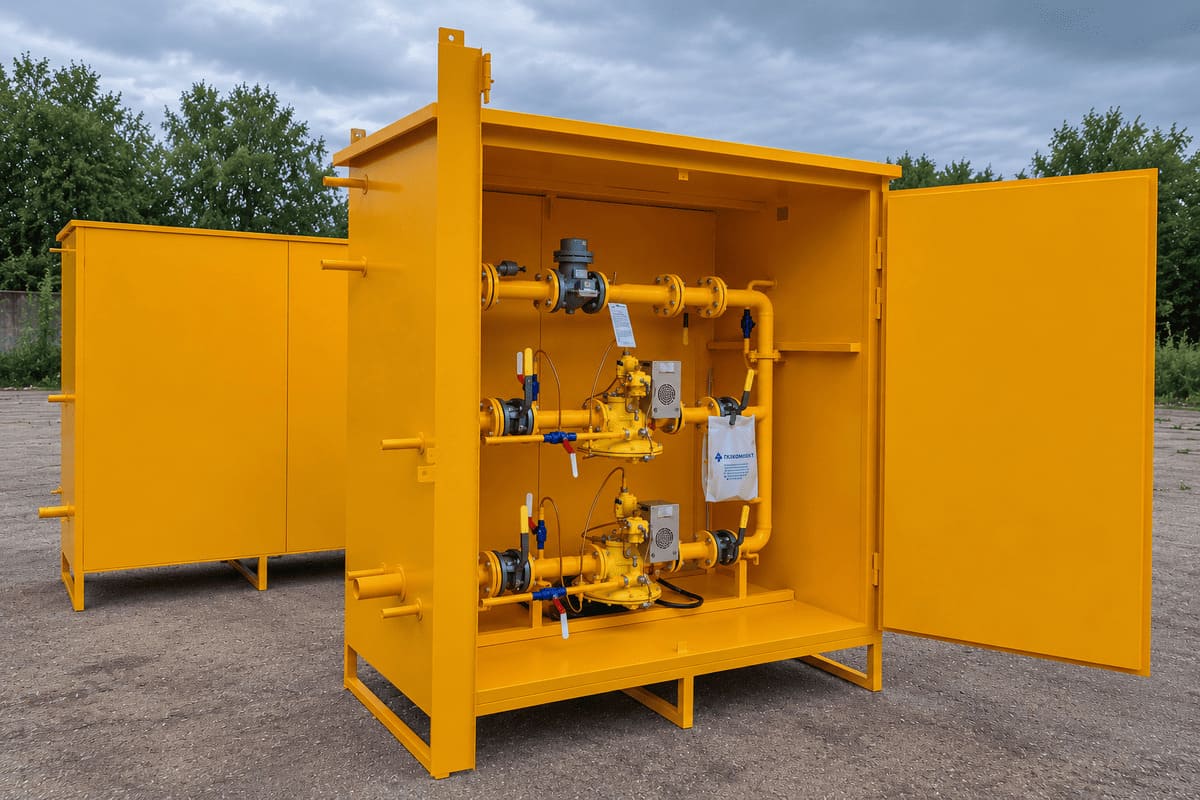

Для газификации промышленного предприятия требовалось обеспечить снижение входного давления природного газа до заданных проектом параметров и его стабильное поддержание при изменении расхода. С учетом требований к надежности газоснабжения была предусмотрена схема с основной и резервной линиями редуцирования, позволяющая проводить обслуживание одной линии с переводом подачи газа на вторую.

Отдельное внимание при подборе исполнения уделялось условиям эксплуатации оборудования в ХМАО-Югре. Для защиты технологических узлов от воздействия низких температур шкаф выполнен с утеплением толщиной 100 мм и оборудован системой электрообогрева ОША-Р-10. Входные и выходные патрубки изготовлены из низколегированной стали 09Г2С.

Проектом также была предусмотрена возможность установки измерительного комплекса СГ-ЭК-Р-2,0–160/1,6. Для его последующего монтажа в конструкции ГРПШ предусмотрена технологическая катушка.

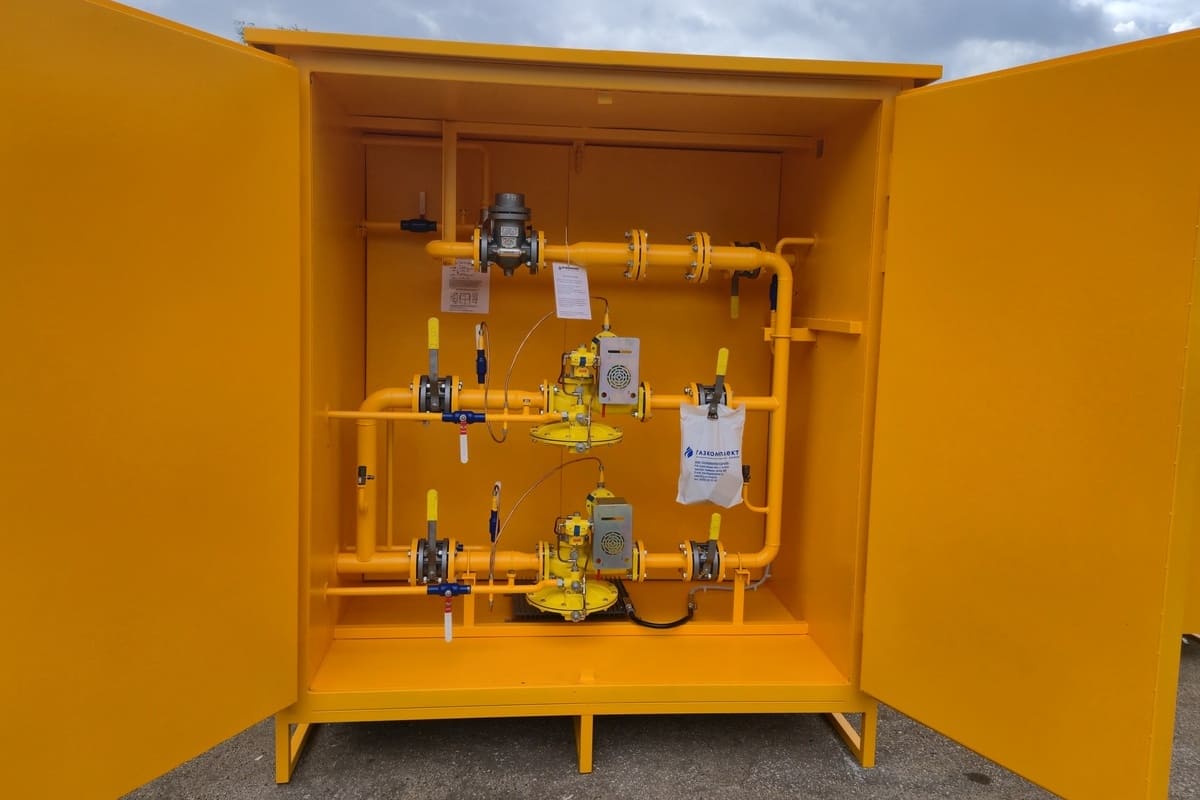

Газорегуляторный пункт ГРПШ-ГКС-13-2ВУХЛ1 выполнен с основной и резервной линиями редуцирования на базе регуляторов давления газа РДГ-50В/25 производства «Газпроммаш». Резервирование позволяет сохранить подачу газа потребителю при проведении регламентных работ на одной из линий.

Для очистки природного газа предусмотрены фильтры ФГ-1,6–50 с индикаторами перепада давления. Контроль перепада позволяет оценивать состояние фильтрующих элементов и своевременно проводить их обслуживание.

В качестве запорной арматуры применены полнопроходные фланцевые краны Ду 50, а также стальные приварные краны Ду 15, Ду 20 и Ду 25. Для контроля давления газа на входе и выходе установлены манометры с кнопочными кранами.

Шкаф имеет двухстороннее обслуживание, обеспечивающее доступ к технологическому оборудованию с обеих сторон при осмотре, настройке и выполнении регламентных работ.

Для данного проекта ГРПШ изготовлен в исполнении УХЛ1. Шкаф утеплен теплоизоляционным материалом толщиной 100 мм и оснащен электрообогревом ОША-Р-10, который предназначен для поддержания необходимых температурных условий внутри корпуса при отрицательной температуре наружного воздуха.

Дополнительно входные и выходные патрубки выполнены из стали 09Г2С. Этот материал применяется для металлоконструкций и трубопроводных элементов, эксплуатируемых в том числе при пониженных температурах.

Такое исполнение учитывает климатические условия региона поставки и требования к эксплуатации газорегуляторного оборудования на промышленном объекте в ХМАО-Югре.

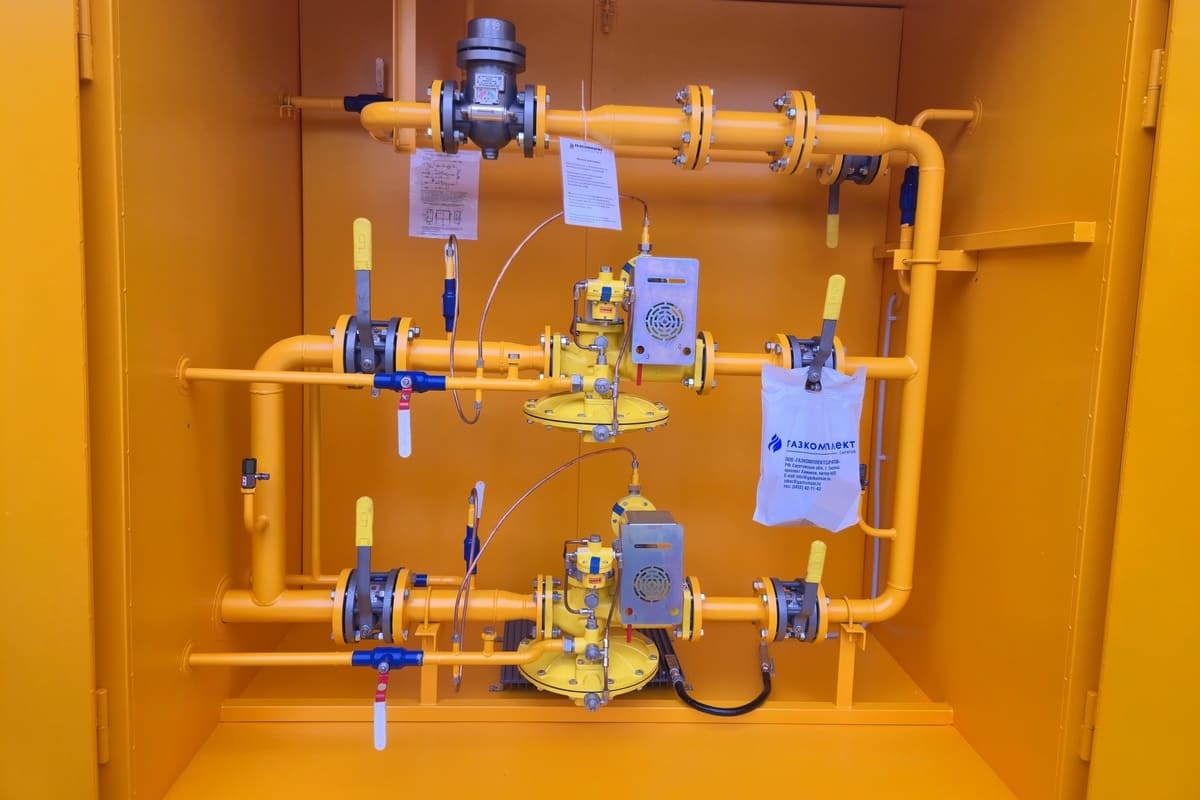

В конструкции ГРПШ-ГКС-13-2ВУХЛ1 предусмотрена технологическая катушка под последующую установку измерительного комплекса СГ-ЭК-Р-2,0–160/1,6 на базе счетчика газа РГ-Р G100 с корректором ЕК270 и ППД.

Проектное направление потока газа через измерительный участок — слева направо, условный диаметр — Ду 80, диапазон измерения счетчика — 1:30.

Ознакомиться с другими вариантами исполнения и техническими характеристиками можно в разделе газорегуляторных пунктов шкафных (ГРПШ) нашего каталога.
