ПГБ-50-СГ

Цена от Не указана руб.

Регулятор давления

РДБК-1(П)-50

Давление вход

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

1 кПа

Расход газа, max

6500 м³/час

Линии редуцирования

Заказать

ПГБ-50

Цена от Не указана руб.

Регулятор давления

РДБК-1(П)-50

Давление вход

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

1 кПа

Расход газа, max

6500 м³/ч

Линии редуцирования

Заказать

ПГБ-200-СГ

Цена от Не указана руб.

Регулятор давления

РДБК-1(П)-200

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

0.5 кПа

Расход газа, max

70250 м³/ч

Линии редуцирования

Заказать

ПГБ-200

Цена от Не указана руб.

Регулятор давления

РДБК-1(П)-200

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

0.5 кПа

Расход газа, max

70250 м³/ч

Линии редуцирования

Заказать

ПГБ-16-2НУ1-СГ

Цена от Не указана руб.

Регулятор давления

РДГ-150Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-2НУ1

Цена от Не указана руб.

Регулятор давления

РДГ-150Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-2ВУ1-СГ

Цена от Не указана руб.

Регулятор давления

РДГ-150В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-2ВУ1

Цена от Не указана руб.

Регулятор давления

РДГ-150В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-1НУ1

Цена от Не указана руб.

Регулятор давления

РДГ-150Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-16-1ВУ1

Цена от Не указана руб.

Регулятор давления

РДГ-150В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

32000 м³/ч

Линии редуцирования

Заказать

ПГБ-15-2НУ1-СГ

Цена от Не указана руб.

Регулятор давления

РДГ-80Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-2НУ1

Цена от Не указана руб.

Регулятор давления

РДГ-80Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-2ВУ1-СГ

Цена от Не указана руб.

Регулятор давления

РДГ-80В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-2ВУ1

Цена от Не указана руб.

Регулятор давления

РДГ-80В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-1НУ1

Цена от Не указана руб.

Регулятор давления

РДГ-80Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-15-1ВУ1

Цена от Не указана руб.

Регулятор давления

РДГ-80В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

14600 м³/ч

Линии редуцирования

Заказать

ПГБ-13-2НУ1-СГ

Цена от Не указана руб.

Регулятор давления

РДГ-50Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-2НУ1

Цена от Не указана руб.

Регулятор давления

РДГ-50Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-2ВУ1-СГ

Цена от Не указана руб.

Регулятор давления

РДГ-50В

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

600 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-2ВУ1

Цена от Не указана руб.

Регулятор давления

РДГ-50В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-1НУ1

Цена от Не указана руб.

Регулятор давления

РДГ-50Н

Давление вход, max

1.2 мПа

Давление выход, max

60 кПа

Давление выход, min

1.5 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-13-1ВУ1

Цена от Не указана руб.

Регулятор давления

РДГ-50В

Давление вход, max

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

60 кПа

Расход газа, max

7100 м³/ч

Линии редуцирования

Заказать

ПГБ-100-СГ

Цена от Не указана руб.

Регулятор давления

РДБК-1(П)-100

Давление вход

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

1 кПа

Расход газа, max

24880 м³/ч

Линии редуцирования

Заказать

ПГБ-100

Цена от Не указана руб.

Регулятор давления

РДБК-1(П)-100

Давление вход

1.2 мПа

Давление выход, max

600 кПа

Давление выход, min

1 кПа

Расход газа, max

248800 м³/ч

Линии редуцирования

Заказать

ПГБ-07-У1

Цена от Не указана руб.

Регулятор давления

РДНК-1000

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

900 м³/ч

Линии редуцирования

Заказать

ПГБ-07-2У1-СГ

Цена от Не указана руб.

Регулятор давления

РДНК-1000

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

900 м³/ч

Линии редуцирования

Заказать

ПГБ-07-2У1

Цена от Не указана руб.

Регулятор давления

РДНК-1000

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

900 м³/ч

Линии редуцирования

Заказать

ПГБ-05-У1

Цена от Не указана руб.

Регулятор давления

РДНК-400М

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

600 м³/ч

Линии редуцирования

Заказать

ПГБ-05-2У1-СГ

Цена от Не указана руб.

Регулятор давления

РДНК-400М

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

600 м³/ч

Линии редуцирования

Заказать

ПГБ-05-2У1

Цена от Не указана руб.

Регулятор давления

РДНК-400М

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

600 м³/ч

Линии редуцирования

Заказать

ПГБ-04-У1

Цена от Не указана руб.

Регулятор давления

РДНК-400

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

300 м³/ч

Линии редуцирования

Заказать

ПГБ-04-2У1-СГ

Цена от Не указана руб.

Регулятор давления

РДНК-400

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

300 м³/ч

Линии редуцирования

Заказать

ПГБ-04-2У1

Цена от Не указана руб.

Регулятор давления

РДНК-400

Давление вход, max

0.6 мПа

Давление выход, max

5 кПа

Давление выход, min

2 кПа

Расход газа, max

300 м³/ч

Линии редуцирования

Заказать

ПГБ-03М-У1

Цена от Не указана руб.

Регулятор давления

РДСК-50М

Давление вход, max

1.2 мПа

Давление выход, max

100 кПа

Давление выход, min

10 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-03М-2У1-СГ

Цена от Не указана руб.

Регулятор давления

РДСК-50М

Давление вход, max

1.2 мПа

Давление выход, max

100 кПа

Давление выход, min

10 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

ПГБ-03М-2У1

Цена от Не указана руб.

Регулятор давления

РДСК-50М

Давление вход, max

1.2 мПа

Давление выход, max

100 кПа

Давление выход, min

10 кПа

Расход газа, max

1000 м³/ч

Линии редуцирования

Заказать

Изготовление по индивидуальному проекту заказчика

Комплексные поставки оборудования по России и странам СНГ

ПГБ | ГРПБ

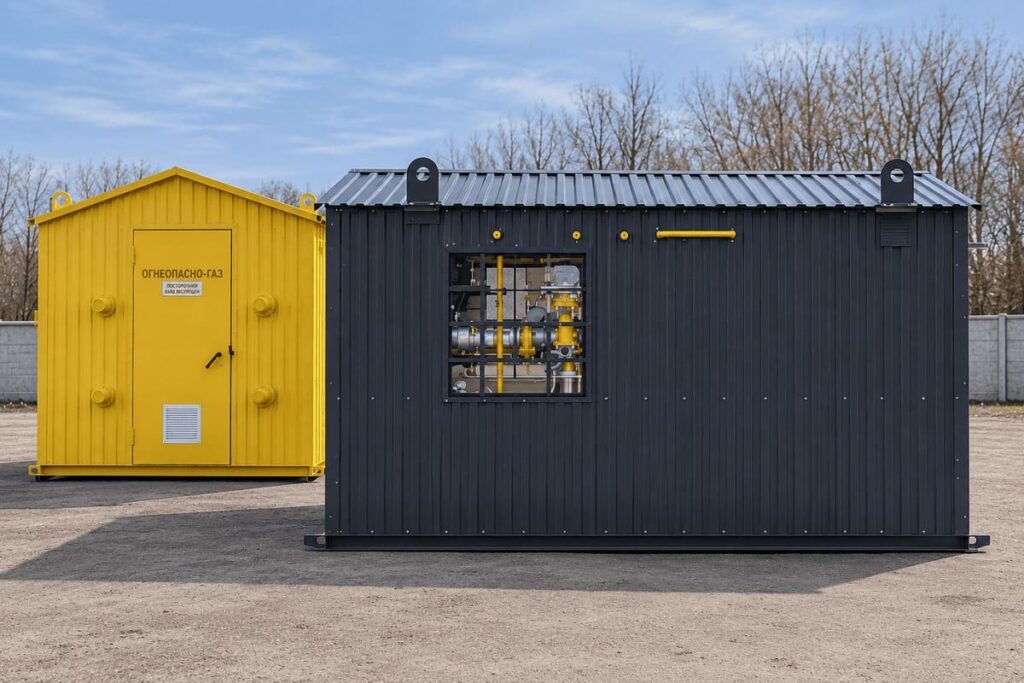

Газорегуляторные пункты блочного типа

Газорегуляторные пункты блочного типа (ПГБ/ГРПБ) — это комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа до заданного уровня и автоматического поддержания выходного давления постоянным независимо от изменения расхода газа. Эти установки играют ключевую роль в системах газоснабжения, обеспечивая равномерное и безопасное распределение газа между потребителями, а также блокируя подачу газа в случае аварийных ситуаций (утечки газа или превышения давления).

Конструктивные особенности и состав оборудования

Конструкция ПГБ (пункт газорегуляторный блочный) представляет собой транспортабельный утепленный блок-модуль, внутри которого монтируется как основное технологическое, так и вспомогательное оборудование. Внешняя облицовка выполняется практичными материалами, обеспечивающими эффективную теплоизоляцию и продолжительную эксплуатацию без необходимости дополнительных ремонтных работ.

Основные компоненты ГРПБ

• Линии редуцирования: Основная и резервная линии, каждая из которых включает входное запорное устройство (шаровой кран), фильтр газовый (ФГ) для очистки от механических примесей, регулятор давления (РДГ, РДНК, РДБК) и выходное запорное устройство.
• Система безопасности: Предохранительные запорные и сбросные клапаны (КПЗ, КТЗ), сигнализаторы загазованности (САКЗ), устройства для сброса избыточного давления.
• Узел учета газа: Может включать корректоры, счетчики газа и измерительные комплексы для контроля расхода.
• Системы обогрева и вентиляции: Газовые котлы, конвекторы или электрообогреватели для поддержания температуры, а также вентиляционные системы с дефлекторами.
• Автоматизация и телеметрия: Приборы для дистанционного контроля и управления технологическими параметрами (телеметрия).

Принцип работы и технологические схемы

Принцип работы ГРПБ основан на процессе редуцирования — снижения высокого входного давления газа до заданного выходного уровня. Газ последовательно проходит через:

1. Входной запорный узел (шаровые краны).
2. Фильтр газовый (ФГ), где очищается от механических примесей.
3. Регулятор давления (РДГ, РДНК и др.), который осуществляет основное редуцирование и поддержание стабильного выходного давления.
4. Выходной запорный узел и, при необходимости, узел учета.

Установки могут иметь различные технологические схемы:

• с одной линией редуцирования;
• с основной и резервной линиями;
• с двумя линиями, настроенными на разное выходное давление;
• с последовательной или параллельной установкой регуляторов.

Для объектов с повышенными требованиями к надежности газоснабжения применяются схемы с байпасом (обводной линией), однако согласно актуальным нормам, использование байпасов с запорной арматурой ограничено. Вместо них применяются съемные обводные линии (СОЛ), которые монтируются параллельно основной и позволяют осуществлять подачу газа во время ремонта или обслуживания основной линии.

Сферы применения и типовые решения

Блочные газорегуляторные пункты (ГРПБ, ПГБ) находят широкое применение в различных отраслях промышленности и коммунального хозяйства:

• Промышленные котельные (БКУ, ТКУ): обеспечивают стабильное давление газа перед горелками котлов, что критично для эффективного и безопасного сжигания топлива.
• Системы газопотребления предприятий: для подачи газа на технологические линии, печи, сушильные установки.
• Коммунальное хозяйство: для газоснабжения групп жилых домов, микрорайонов, общественных зданий.
• Сельскохозяйственные объекты: для отопления теплиц, животноводческих комплексов, зерносушилок.
• Узлы учета расхода газа (ШУУРГ, ПУГ): часто интегрируются с ГРПБ для коммерческого учета потребляемого газа.

В зависимости от выходного давления и объема потребления, пункты могут быть бытовыми (низкое давление) или промышленными (среднее и высокое давление). Конкретная конфигурация и комплектация (наличие узла учета, телеметрии, типа регулятора) определяются Техническими Условиями (ТУ) и опросным листом, заполняемым Заказчиком.

punkt gazoregulyatornyj blochnyj s osnovnoj i rezervnoj liniyami reducirovaniya

Преимущества блочно-модульного исполнения (ГРПБ/ПГБ)

• Полная заводская готовность: Все оборудование смонтировано, настроено и протестировано в заводских условиях, что минимизирует сроки поставки и установки на объекте.
• Транспортабельность: Возможность доставки автомобильным, железнодорожным или иным транспортом в любую точку РФ и стран СНГ.
• Всепогодность и автономность: Утепленный блок-контейнер защищает оборудование от внешних воздействий и позволяет поддерживать внутри необходимую температуру с помощью системы обогрева.
• Безопасность: Наличие резервной линии редуцирования и современных систем защиты (предохранительные клапаны, сигнализаторы загазованности) обеспечивает высокий уровень надежности.
• Модернизация и масштабируемость: Конструкция позволяет при необходимости добавлять или изменять оборудование (например, увеличивать пропускную способность или добавлять узел учета).

Как выбрать и заказать ГРПБ: ключевые параметры

Выбор газорегуляторного пункта зависит от требований конкретного объекта и условий его эксплуатации. Ключевые параметры для заказа:

• Входное давление газа (Pвх): Максимальное и минимальное значение (кПа, МПа).
• Выходное давление газа (Pвых): Требуемое значение и диапазон регулирования.
• Расход газа (Q): Максимальный, минимальный и средний расход (м³/ч).
• Комплектация: Необходимость в резервной линии, узле учета, системе телеметрии, СОЛ, типе регулятора давления (РДНК, РДБК и др.), типе фильтра (ФГ).
• Климатическое исполнение: Температурный диапазон эксплуатации, необходимость в утеплении и обогреве.
• Габариты и вес: Ограничения по длине, ширине, высоте и весу для транспортировки и установки.

Для точного расчета стоимости и подготовки коммерческого предложения необходимо заполнить опросный лист и направить его нашим специалистам.

Почему наши клиенты обращаются к нам снова

ООО «ГАЗКОМПЛЕКТСАРАТОВ» — ваш надежный поставщик промышленного газового оборудования любой сложности.
Наши преимущества:

Собственное производство

Полный контроль над качеством на всех этапах, от проектирования до изготовления

Каталог готовых проектов

Возможность предложить типовое решение или оперативно разработать индивидуальное под ваши ТУ

Качественные комплектующие

Мы работаем с проверенными российскими и импортными производителями

Соответствие стандартам

Все оборудование производится в соответствии с требованиями ГОСТ и имеет необходимые разрешительные документы и Сертификаты

Полный цикл услуг

От помощи в выборе и заполнении опросного листа до доставки готового оборудования на объект

Расширенная география

Поставка оборудования по всей России и в страны СНГ

Чтобы купить ГРПБ или получить подробную консультацию, свяжитесь с нашими специалистами по телефону, указанному на сайте, или отправьте заполненный опросный лист на нашу электронную почту zakaz@gazkomsar.ru. Мы гарантируем высокое качество, надежность и оперативность выполнения ваших заказов! Обращайтесь – мы готовы к продуктивному сотрудничеству!

Как купить газорегуляторные пункты ПГБ, ГРПБ?

Оставьте свои контактные данные. Наши специалисты помогут в подборе оборудования и подготовят для вас коммерческое предложение с учетом требований региона и предполагаемых условий эксплуатации

Как купить газорегуляторные пункты ПГБ, ГРПБ?

Наши специалисты помогут в подборе оборудования и подготовят для вас коммерческое предложение с учетом требований региона и предполагаемых условий эксплуатации

Оставляя заявку, вы даете согласие на обработку персональных данных и соглашаетесь с условиями Политики конфиденциальности

Газорегуляторные пункты блочные ПГБ | ГРПБ

ПГБ газорегуляторные пункты

ГРПБ газорегуляторные пункты

ПОЛУЧИТЕ РАСЧЕТ СТОИМОСТИ ОБОРУДОВАНИЯ

ОСТАВЬТЕ ЗАЯВКУ

Изготовление по индивидуальному проекту заказчика

Комплексные поставки оборудования по России и странам СНГ

Газорегуляторные пункты блочного типа

Конструктивные особенности и состав оборудования

Основные компоненты ГРПБ

Принцип работы и технологические схемы

Сферы применения и типовые решения

Преимущества блочно-модульного исполнения (ГРПБ/ПГБ)

Как выбрать и заказать ГРПБ: ключевые параметры

Почему наши клиенты обращаются к нам снова

Как купить газорегуляторные пункты ПГБ, ГРПБ?

Оставьте заявку
