Газорегуляторные пункты шкафные УГРШ
УГРШ(К)-50Н
Цена от 108 000 руб.
УГРШ(К)-50Н-2
Цена от 160 000 руб.
УГРШ(К)-50Н-СГ-ЭК
Цена от 190 000 руб.
УГРШ(К)-50С
Цена от 108 000 руб.
УГРШ(К)-50С-2
Цена от 160 000 руб.
УГРШ(К)-50С-СГ-ЭК
Цена от 190 000 руб.
УГРШ(К)-500
Цена от 108 000 руб.
УГРШ-50В
Цена от 106 000 руб.
УГРШ-50В-2
Цена от 160 000 руб.
УГРШ-50В-СГ-ЭК
Цена от 190 000 руб.
УГРШ-50Н
Цена от 106 000 руб.
УГРШ-50Н-2
Цена от 160 000 руб.
УГРШ-50Н-СГ-ЭК
Цена от 190 000 руб.
УГРШ-100В
Цена от 132 000 руб.
УГРШ-100В-2
Цена от 230 000 руб.
УГРШ-100В-СГ-ЭК
Цена от 230 000 руб.
УГРШ-100Н
Цена от 132 000 руб.
УГРШ-100Н-2
Цена от 230 000 руб.
УГРШ-100Н-СГ-ЭК
Цена от 230 000 руб.
УГРШ
Назначение и особенности УГРШ
Обозначение УГРШ используют для серии шкафного газорегуляторного оборудования различных исполнений. УГРШ применяют для снижения входного давления газа до требуемого значения и его автоматического поддержания на выходе, фильтрации газа и защиты технологической линии при отклонении рабочих параметров. Состав оборудования и схема работы зависят от конкретной модели и требований проекта.
УГРШ используют в системах газоснабжения промышленных, коммунальных и коммерческих объектов, котельных и других потребителей газа. Оборудование размещается в металлическом шкафу, который обеспечивает защиту установленных узлов от внешних воздействий и доступ для обслуживания.
Конструкция конкретного УГРШ зависит от требуемого расхода газа, входного и выходного давления, типа регулятора, количества линий редуцирования и дополнительных требований проекта.
Исполнения УГРШ
УГРШ выпускаются с одной или двумя линиями редуцирования. Однолинейное исполнение применяют, если проектом не требуется резервирование рабочего тракта. В двухлинейном исполнении предусматривают основную и резервную линии, что позволяет использовать второй тракт при обслуживании или ремонте основной линии, если такой режим предусмотрен проектом.
Отдельную группу составляют УГРШ с узлом учета расхода газа. Средства измерения подбирают по рабочему давлению, диапазону расхода и требованиям проекта. Наличие узла учета не отменяет отдельного подбора газорегуляторной части по давлению и расходу газа.
Регуляторы давления РДП и РДК
Модели УГРШ, представленные в каталоге, выполняются на базе регуляторов давления РДП и РДК. Тип регулятора во многом определяет рабочие характеристики УГРШ: допустимое входное давление, диапазон выходного давления и пропускную способность. Поэтому модели с внешне похожей конструкцией могут существенно различаться по рабочим характеристикам.
Например, в каталоге представлены исполнения на базе РДП-50Н, РДП-50В, РДП-100Н, РДП-100В, РДК-50Н и других регуляторов. Для отдельных моделей максимальное входное давление составляет 1,2 МПа, а максимальная пропускная способность достигает 28 550 м³/ч.
Поэтому при выборе сначала определяют параметры газоснабжения объекта и только после этого подбирают конкретный регулятор и модель пункта.
Как подобрать УГРШ
УГРШ подбирают по параметрам конкретной системы газоснабжения. Для выбора модели необходимо определить входное давление, требуемое выходное давление и расчетный максимальный расход газа.
Также учитывают необходимость резервной линии редуцирования, узла учета газа, обогрева, климатическое исполнение и условия размещения оборудования. После определения этих параметров выбирают подходящий регулятор давления и схему УГРШ.
Подбирать оборудование только по обозначению модели или значению максимальной пропускной способности неправильно. Если конкретная модель не задана проектом, для расчета можно заполнить опросный лист.
Чем УГРШ отличается от ГРПШ
УГРШ и ГРПШ относятся к шкафному газорегуляторному оборудованию и выполняют одинаковые базовые функции: редуцирование и стабилизацию давления газа, фильтрацию и защиту системы. При этом обозначения различных серий исторически связаны с конкретными конструктивными решениями и линейками производителей. Поэтому неправильно считать, что любой УГРШ обязательно технологически сложнее или надежнее любого ГРПШ.
Для инженера или проектировщика важнее сравнить не аббревиатуры, а реальные характеристики конкретных моделей:
Именно эти параметры определяют, подойдет ли оборудование для конкретного объекта.
Купить УГРШ
Для заказа оборудования направьте техническое задание или заполните опросный лист. Специалисты ООО «ГАЗКОМПЛЕКТСАРАТОВ» проверят исходные параметры, помогут подобрать схему и подготовят предложение по подходящему исполнению.
При необходимости исполнение УГРШ подбирают по типу регулятора, количеству линий редуцирования, составу запорных и предохранительных устройств, системе обогрева и другим требованиям объекта.
Оборудование поставляется в регионы России и страны СНГ.
От чего зависит цена УГРШ
Цена УГРШ зависит от модели регулятора давления, количества линий редуцирования, требуемых рабочих параметров и состава оборудования. На стоимость также влияют наличие узла учета газа, обогрев, климатическое исполнение и дополнительные требования технического задания.
В карточках каталога указана ориентировочная цена типовых исполнений. Точную стоимость определяют после согласования исходных параметров и технического исполнения УГРШ.
Наши специалисты помогут подобрать оборудование и ответят на все технические вопросы
Часто задаваемые вопросы
Обозначение применяется для шкафных газорегуляторных установок и пунктов различных исполнений. Точная расшифровка и конструктивное исполнение могут зависеть от конкретной серии и производителя.
УГРШ и ГРПШ относятся к шкафному газорегуляторному оборудованию и выполняют одинаковые базовые функции: снижают давление газа, поддерживают его на заданном уровне, обеспечивают фильтрацию и защиту системы. Отличия конкретных моделей зависят от применяемых регуляторов, схемы редуцирования, количества линий, состава защитной автоматики и дополнительного оборудования. Поэтому при выборе важно сравнивать не только обозначение, но и технические характеристики конкретного исполнения.
Место установки выбирают с учетом проектной документации, условий эксплуатации, климатического исполнения и возможности безопасного обслуживания оборудования. Необходимо обеспечить доступ к шкафу, предусмотреть правильное подключение входного и выходного газопроводов, а при необходимости — обогрев и защиту от внешних воздействий. Конкретные требования определяются проектом и характеристиками выбранной модели.
Резервную линию предусматривают, если по условиям проекта необходимо сохранить возможность подачи газа при обслуживании или отключении основной линии. Обычно одна линия работает как основная, а вторая используется как резервная, однако схема может быть другой. Необходимость резервирования определяется требованиями объекта и режимом его работы.
Да. Узел учета расхода газа может быть предусмотрен в составе оборудования, если это соответствует проектной схеме. Состав измерительного комплекса подбирают по расходу газа, рабочему давлению, диаметру трубопровода и требованиям к измерениям.
Для подбора необходимо знать входное давление, требуемое выходное давление, минимальный и максимальный расход газа, количество линий редуцирования и условия эксплуатации. По этим данным выбирают тип регулятора, схему оборудования и состав дополнительной арматуры. Ориентироваться только на максимальную пропускную способность модели недостаточно.

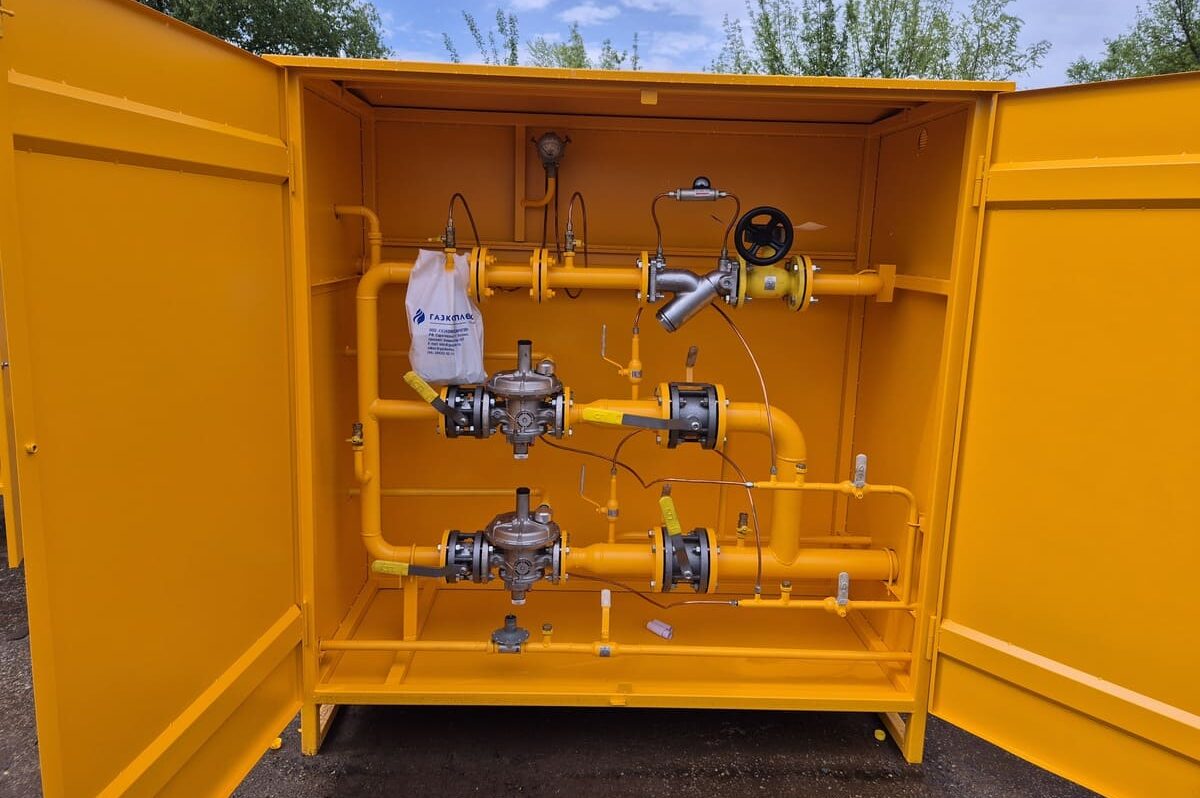

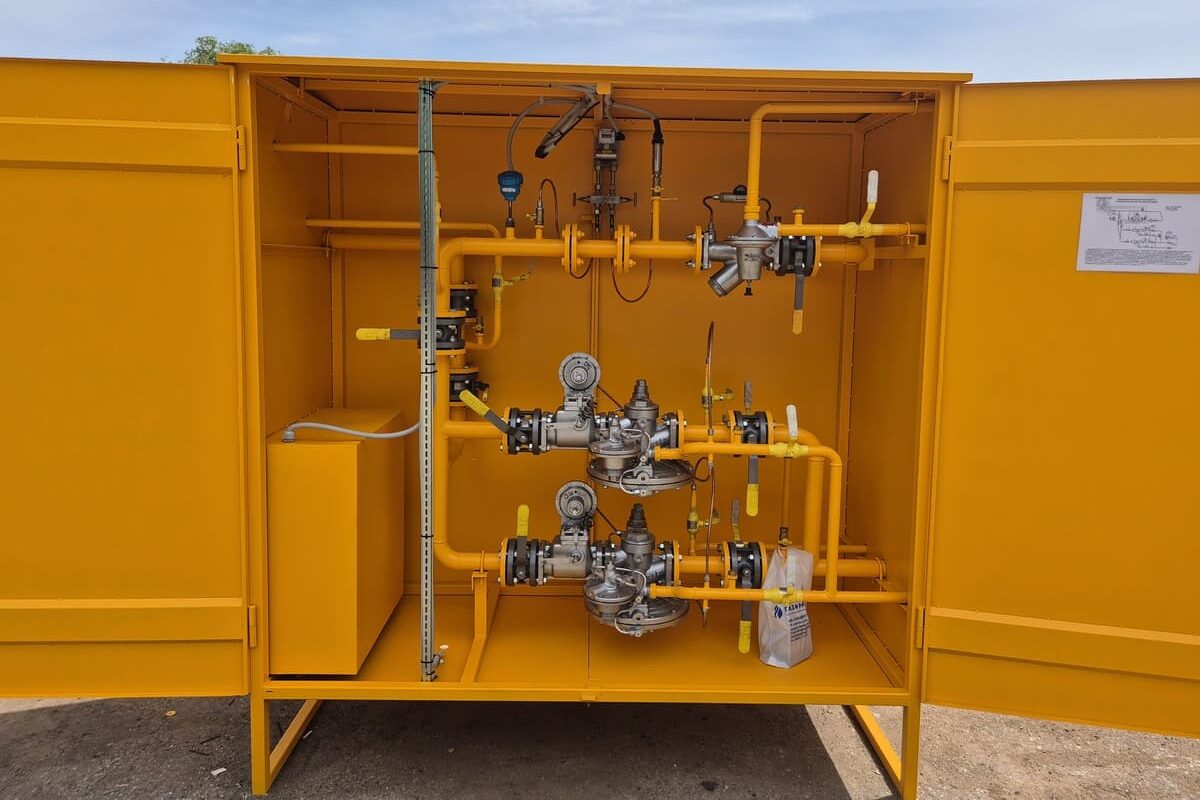

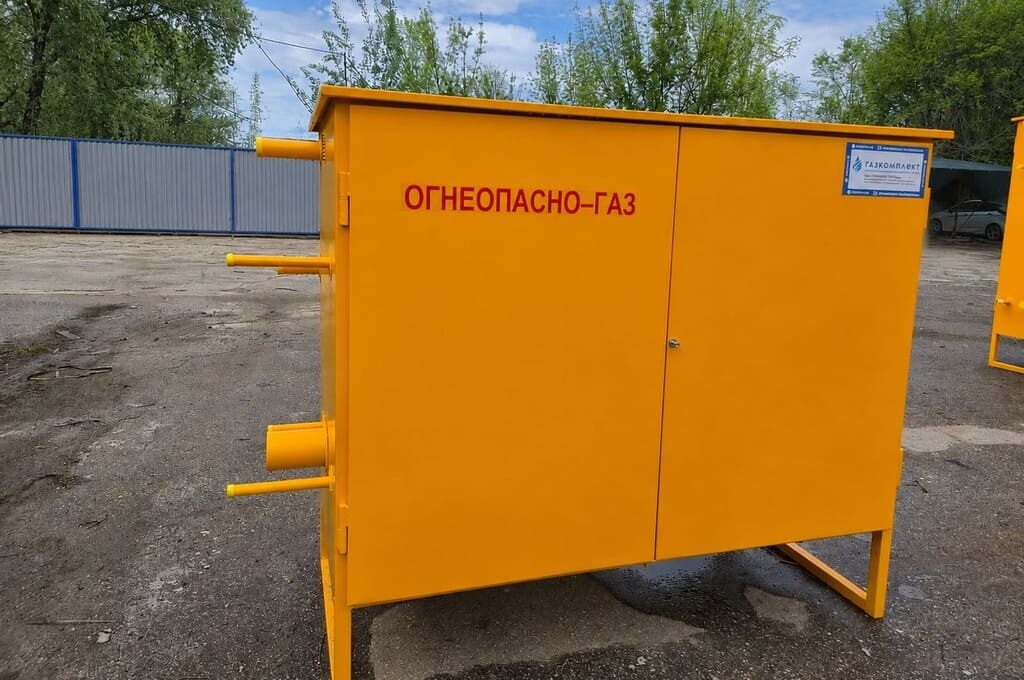

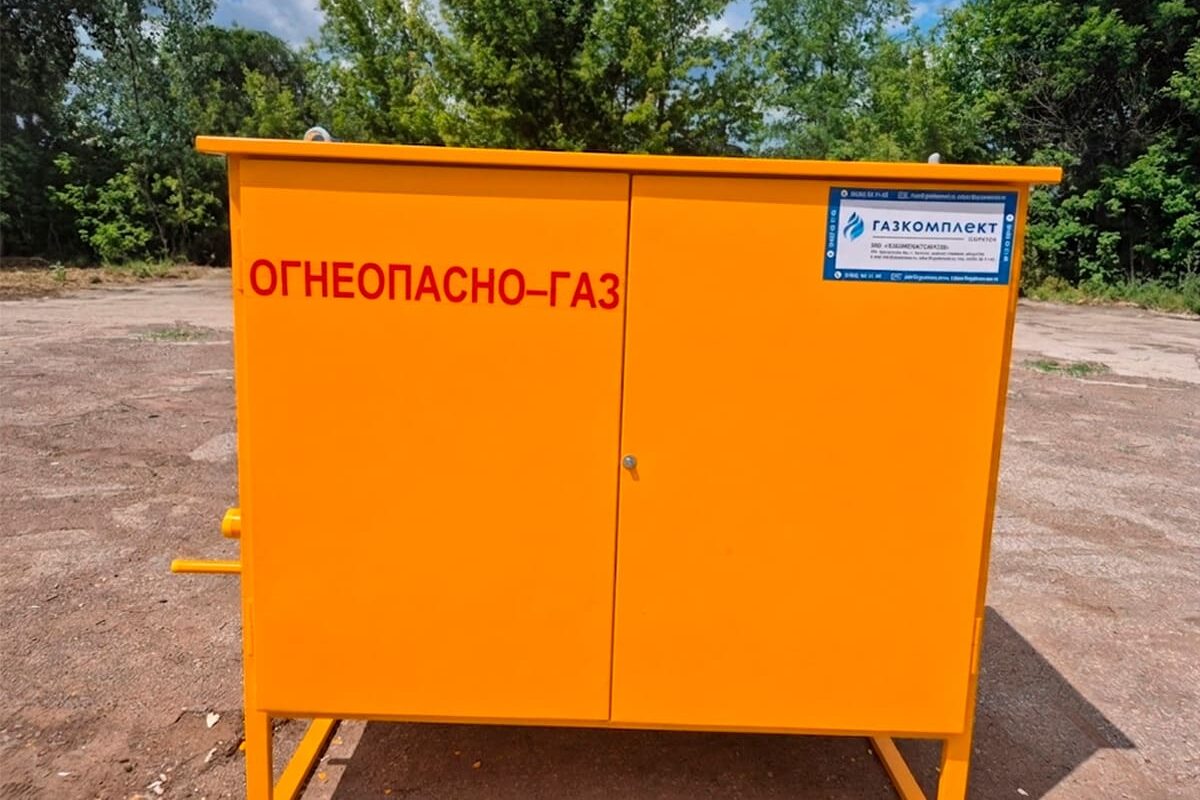

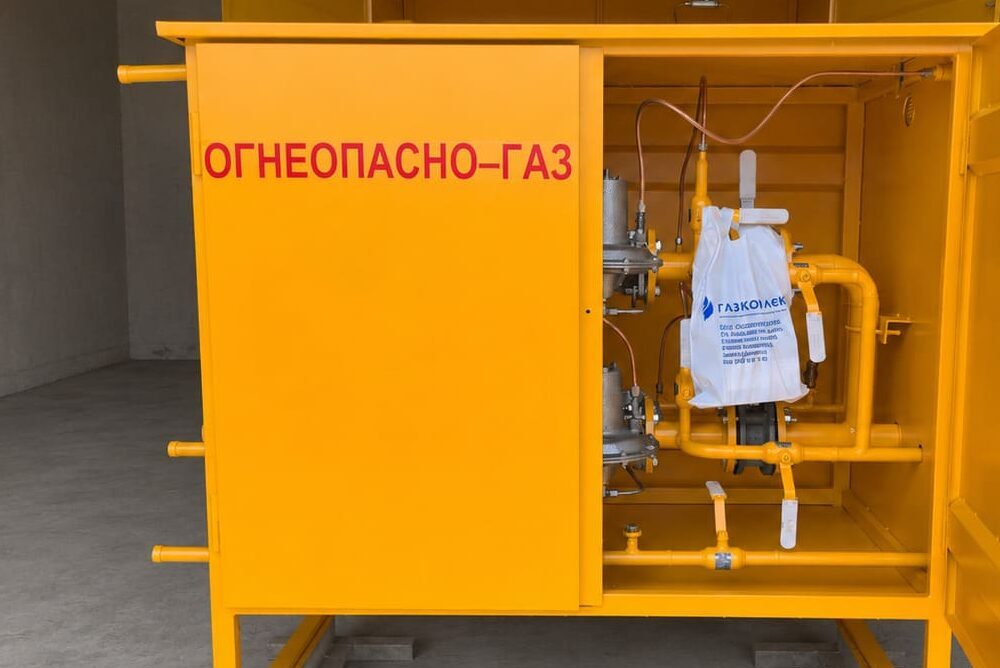

Реализованные проекты ГРПШ
