Газорегуляторный пункт шкафной УГРШ-100Н-СГ-ЭК с узлом учета расхода газа

gazoregulyatornyj shkafnoj punkt ugrsh-50n

Цена от 230.000 ₽

Цена на оборудование формируется по запросу, т.к. зависит от комплектации изделия и требований Заказчика. Для расчета точной стоимости заполните опросный лист

Заполнить опросный лист

Технические характеристики УГРШ-100Н-СГ-ЭК

Вид оборудования	газорегуляторный пункт
Модель	УГРШ-100Н-СГ-ЭК
Тип устройства	шкафной
Регулятор давления газа	РДП-100Н
Регулируемая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Рмакс_., МПа	1,2
Диапазон настройки вых. давления, Рвых, кПа	1,5–60
Пропускная способность макс., м³/час	28550
Отопление	нет/есть
Масса, кг	1750

ГРШ-100Н-СГ-ЭК — газорегуляторный шкафной пункт с двумя линиями редуцирования и узлом учета расхода газа. Предназначен для понижения давления газа с высокого или среднего уровня до рабочего, поддержания выходного давления в заданных пределах, а также для автоматического прекращения подачи газа при аварийных ситуациях. Дополнительно пункт оснащен встроенным узлом учета расхода газа (СГ-ЭК), что позволяет контролировать и фиксировать объем потребляемого ресурса.

Назначение УГРШ-100Н-СГ-ЭК

Установка находит широкое применение в газовых распределительных сетях промышленных и агропромышленных объектов, многоквартирных жилых домов, офисных и торговых центров. Газорегуляторный пункт УГРШ-100Н-СГ-ЭК реализует основные технологические процессы в системах газообеспечения: понижение давления природного газа до требуемых параметров, стабилизацию выходного давления, очистку газовой среды от посторонних включений в соответствии с ГОСТ 5542–87, а также экстренное перекрытие газовой магистрали при возникновении аварийных ситуаций.

Особенности конструкции

Конструкция УГРШ-100Н-СГ-ЭК отличается продуманной компоновкой и разработана с учетом действующих требований надежности и безопасности к газорегуляторному оборудованию. Важной особенностью данной модели является наличие узла учета расхода газа, интегрированного в компоновку. Счетчик газа позволяет вести точный контроль потребления и коммерческий учет, что особенно важно для промышленных и коммунальных объектов.

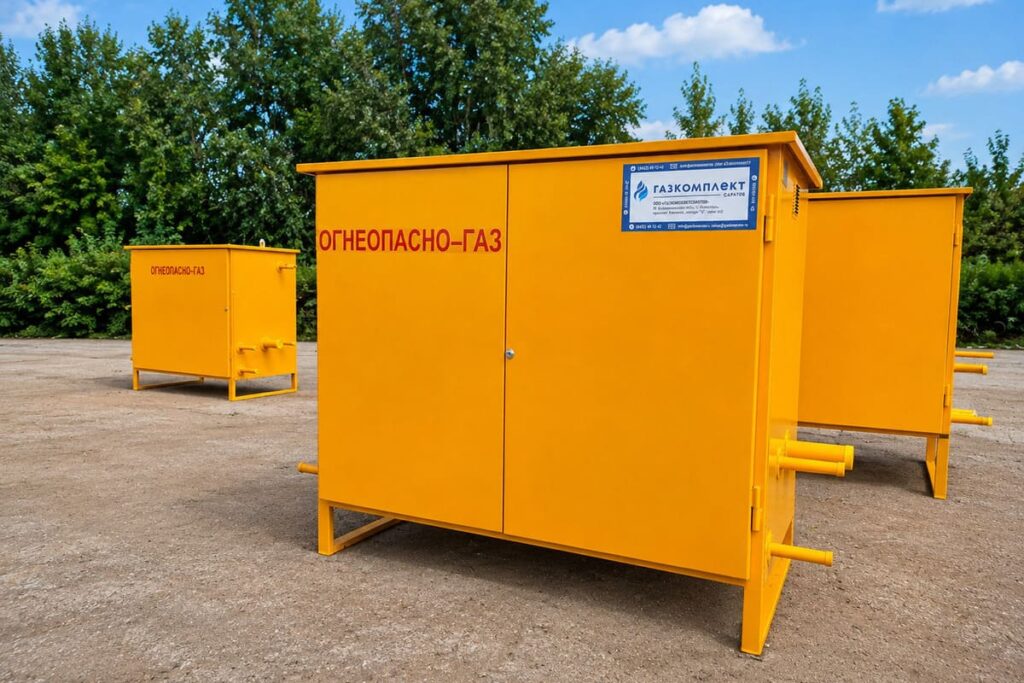

Основные компоненты размещены внутри прочного металлического шкафа с огнестойким покрытием, что гарантирует защиту от внешних факторов — перепадов температур, повышенной влажности, механических воздействий и иных агрессивных условий эксплуатации. Для предотвращения несанкционированного доступа применяются усиленные запорные устройства.

Вентиляция внутри корпуса организована посредством системы дефлекторов, вентиляционных решеток и каналов, что исключает накопление газовоздушной смеси и обеспечивает безопасное функционирование узла.

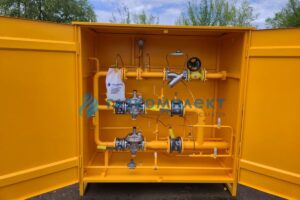

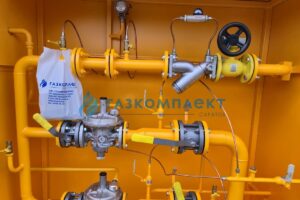

Базовая комплектация включает: газопроводы подвода и отвода газа, редуцирующую линию с фильтром, регулятором давления, запорно-регулирующей арматурой, байпас, сбросной контур и осветительное оборудование.

По запросу заказчика возможна установка узлов коммерческого учета, систем телеметрии, телемеханики, автоматизированных комплексов безопасности, а также электрических или газовых обогревателей для эксплуатации в холодных климатических зонах.

Все электрооборудование выполняется в защищенном исполнении, соответствующем нормам взрывопожарной и электрической безопасности, что гарантирует соответствие требованиям промышленной безопасности газораспределительных объектов.

Условия эксплуатации

УГРШ-100Н-СГ-ЭК проектируется для работы в широком диапазоне климатических условий. Газорегуляторные пункты с системой обогрева эксплуатируются в условиях исполнения У1 (ХЛ1), 1 категории по ГОСТ 15150, при температуре окружающей среды от -40 до +60°С (в северном исполнении от -60 до +60°С).

Установки без обогрева предназначены для эксплуатации в условиях исполнения УХЛ, 4 категории по ГОСТ 15150, при температуре от +1 до +40°С, относительной влажности воздуха до 80% при +25°С и атмосферном давлении от 84 до 106,7 кПа.

УГРШ-100Н-СГ-ЭК работает с входящими давлениями от 0,05 до 1,2 МПа и обеспечивает пропускную способность до 28550 нм³/час, что позволяет использовать оборудование для газоснабжения объектов различной мощности.

Принцип работы УГРШ-100Н-СГ-ЭК

Газорегуляторный шкафной пункт УГРШ-100Н-СГ-ЭК выполняет функции понижения входного давления газа до установленного рабочего значения, его стабилизации и точного учета расхода. Газ из подающего трубопровода поступает в установку через входной кран, после чего проходит через фильтрационный элемент, где очищается от механических примесей, ржавчины и других твердых включений.

Далее поток направляется на редуцирующую линию, где установлен регулятор давления. Этот узел автоматически снижает давление до требуемого уровня и поддерживает его в заданных пределах независимо от изменений на входе и колебаний расхода. Для контроля расхода газа в конструкцию включен узел учета, оснащенный сертифицированным счетчиком, что позволяет вести коммерческий и технологический учет потребления.

Безопасность работы обеспечивается предохранительной арматурой:

• предохранительный сбросной клапан предотвращает избыточное давление, стравливая газ в атмосферу;
• предохранительно-запорный клапан полностью перекрывает подачу при критических отклонениях параметров.

В конструкции предусмотрен байпас, позволяющий организовать подачу газа в обход редуцирующей линии при обслуживании или ремонте оборудования без остановки газоснабжения.

Благодаря такой схеме УГРШ-100Н-СГ-ЭК обеспечивает надежное регулирование давления, учет расхода газа и безопасную эксплуатацию в промышленных и коммунальных газораспределительных системах.

Нужна техническая консультация?

Комплектация УГРШ-100Н-СГ-ЭК

— Регулятор давления газа РДП-100Н;
— Фильтр газа ФГ;
— Краны шаровые КШ;
— Предохранительно-сбросной клапан ПСК;
— Входной манометр.

Преимущества

— Высокая надежность и безопасность;
— Удобство и простота эксплуатации и технического обслуживания;
— Экономическая эффективность;
— Компактность и универсальность.

Дополнительная комплектация

— Система обогрева (газовая или электрическая);
— Узел учета расхода газа с турбинным или ротационным счетчиком;
— Измерительный комплекс с электронным корректором
— Пожарно-охранная сигнализация;
— Сигнализатор загазованности с автоматическим отключением (САКЗ, СКЗ, СИКЗ и др.);
— Индикатор перепада давления ИПД для фильтра ФГ;
— Система телеметрии и дистанционного мониторинга;
— Дополнительные манометры и термометры

Схема УГРШ-100Н-СГ-ЭК

Для каждого заказа специалисты конструкторского отдела ООО «ГАЗКОМПЛЕКТСАРАТОВ» подготавливают индивидуальные газовые и габаритные схемы оборудования, полностью адаптированные под требования конкретного проекта. Разработка выполняется бесплатно и проходит обязательное согласование с заказчиком до утверждения финальной документации.

Чтобы получить схему, заполните опросный лист — на основании предоставленных данных инженеры подготовят проект и предложат оптимальное техническое решение.

Смотрите также:

• УГРШ-100Н с одной линией редуцирования;
• УГРШ-100Н-2 с двумя линиями редуцирования;
• УГРШ-100В-2 с двумя линиями редуцирования;
• УГРШ-100В-СГ-ЭК с двумя линиями редуцирования и узлом учета расхода газа.

Перейти в каталог

Нужна помощь в подборе оборудования?

Таблица значений для исполнения УГРШ-100Н, УГРШ-100Н-О, УГРШ-100В, УГРШ-100В-О

Наименование параметра	УГРШ-100Н-О	УГРШ-100Н	УГРШ-100В-О	УГРШ-100В
Регулируемая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05 — 1,2	0,05 — 1,2	0,1 — 1,2	0,1 — 1,2
Диапазон выходных давлений, МПа	0,0015 — 0,06	0,0015 — 0,06	0,06 — 0,6	0,06 -0,6
Пределы настройки контролируемого давления клапана ПЗК-100, МПа: — нижний предел — верхний предел	0,0003 — 0,003 0,002 — 0,075	0,0003 — 0,003 0,002 — 0,075	0,003 — 0,03 0,03 — 0,75	0,003 — 0,03 0,03 — 0,75
Стабильность поддержания выходного давления, %, не более	±10	±10	±10	±10
Вид теплоносителя	продукты сгорания природного газа	—	продукты сгорания природного газа	—
Тепловая мощность горелки, кВт	1,85^+0,185_-0,09	—	1,85^+0,185_-0,09	—
Расход газа на горелку, м³/ч	от 0,16 до 0,25	—	от 0,16 до 0,25	—
Время включения горелки, с, не более	90	—	90	—
Время выключения горелки при прекращении подачи газа, с, не более	90	—	90	—
Соединение с газопроводом: — вход DN, мм — выход DN, мм	100 150	100 150	100 150	100 150
Габаритные размеры, не более: — длина, мм — ширина, мм — высота, мм	3150 1280 2150	3150 1280 1940	3150 1280 2150	3150 1280 1940
Масса, кг, не более	1750	1650	1750	1650

Получить коммерческое предложение

Газорегуляторная установка УГРШ-100Н-СГ-ЭК представляет собой высокотехнологичное решение для автоматического регулирования давления природного газа в промышленных и коммерческих системах газоснабжения:

высокоточное регулирование давления — система обеспечивает стабильное поддержание выходного давления газа независимо от колебаний входных параметров и изменений расхода потребителями;
индивидуальная комплектация — возможность адаптации оборудования под конкретные эксплуатационные требования заказчика с учетом специфики объекта и технологических особенностей;
широкая область применения. Подходит для жилых зданий, промышленных и сельскохозяйственных объектов, а также для систем газоснабжения с высоким и средним входным давлением.
компактная конструкция — оптимизированные габариты установки позволяют осуществлять монтаж в ограниченных пространственных условиях без ущерба для функциональности;
нормативное соответствие — полное соответствие требованиям ГОСТ 34011–2016, СП 62.13330.2011 и ТР ТС 032/2013, что гарантирует успешное прохождение процедур согласования и ввода в эксплуатацию.

Компания «ГАЗКОМПЛЕКТСАРАТОВ» предлагает приобрести УГРШ-100Н-СГ-ЭК в стандартном исполнении или разработать индивидуальную модификацию согласно техническому заданию заказчика. Наши инженеры-конструкторы обеспечат подбор оптимальной конфигурации газорегуляторного пункта с учетом:

параметров входного и выходного давления газа;
требуемой пропускной способности системы;
климатических условий эксплуатации объекта;
особенностей технологической схемы газоснабжения;
требований по автоматизации и диспетчеризации.

Цена газорегуляторного пункта УГРШ-100Н-СГ-ЭК

Цена газорегуляторного пункта УГРШ-100Н-СГ-ЭК рассчитывается индивидуально для каждого заказчика в зависимости от выбранной комплектации, дополнительного оборудования и условий поставки. Для получения точного коммерческого предложения необходимо заполнить специальный опросный лист, который позволит нашим специалистам определить стоимость с максимальной точностью.

Мы гарантируем конкурентоспособную стоимость газорегуляторного оборудования при строгом соблюдении высоких стандартов качества материалов и комплектующих. Наша ценовая политика ориентирована на установление долгосрочных партнерских отношений с предприятиями газовой отрасли.

Чтобы купить газорегуляторный пункт УГРШ-100Н-СГ-ЭК обращайтесь к нашим менеджерам по указанным контактам. Мы предоставим подробную консультацию по техническим характеристикам, поможем выбрать оптимальную комплектацию и рассчитаем точную стоимость с учетом всех ваших требований.

Осуществляем поставку газорегуляторных пунктов УГРШ-100Н-СГ-ЭК во все регионы Российской Федерации, включая труднодоступные территории Сибири, Дальнего Востока и Крайнего Севера автомобильным, железнодорожным и авиационным транспортом. Также организуем экспорт газорегуляторного оборудования в страны СНГ: Республику Казахстан, Республику Беларусь, Республику Узбекистан, Республику Армения, Кыргызскую Республику и другие государства региона.
