Комплектация и технические характеристики ГРПШ-05-2У1
Газорегуляторный пункт ГРПШ-05-2У1 оснащен двумя независимыми линиями редуцирования. Основная линия обеспечивает работу оборудования в штатном режиме, а резервная позволяет сохранить подачу газа во время технического обслуживания или ремонта основной линии без прекращения газоснабжения потребителей.
Подобная конфигурация ГРПШ применяется при строительстве распределительных газопроводов для жилых микрорайонов, коттеджных поселков, коммунальных объектов, котельных и промышленных предприятий. При выборе конкретной модели инженеры учитывают расчетный расход газа, входное и выходное давление, категорию надежности объекта и условия эксплуатации.

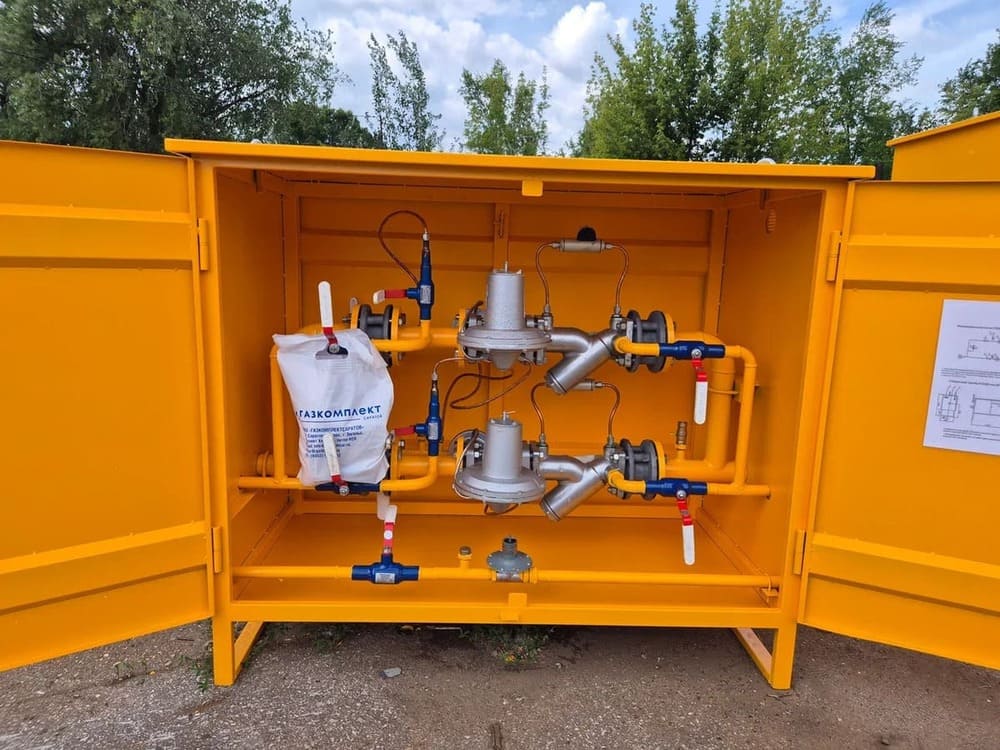

В качестве исполнительных устройств применены регуляторы давления газа РДНК-400, широко используемые в системах газораспределения благодаря стабильной работе при изменяющихся расходах газа, надежности конструкции и ремонтопригодности. Использование регуляторов данного типа позволяет поддерживать заданные параметры выходного давления в широком диапазоне эксплуатационных режимов.
Перед узлами редуцирования установлены алюминиевые фильтры, предназначенные для удаления механических примесей из природного газа. Фильтры оснащены индикаторами перепада давления (ИПД), которые позволяют контролировать степень загрязнения фильтрующего элемента без демонтажа оборудования. Это упрощает техническое обслуживание и позволяет своевременно выполнять замену фильтрующих элементов.
В составе оборудования используются стальные шаровые краны LD под приварку условным проходом Ду15, Ду20 и Ду25. Применение сварного исполнения обеспечивает высокую герметичность соединений и надежность эксплуатации в течение всего срока службы газорегуляторного пункта.

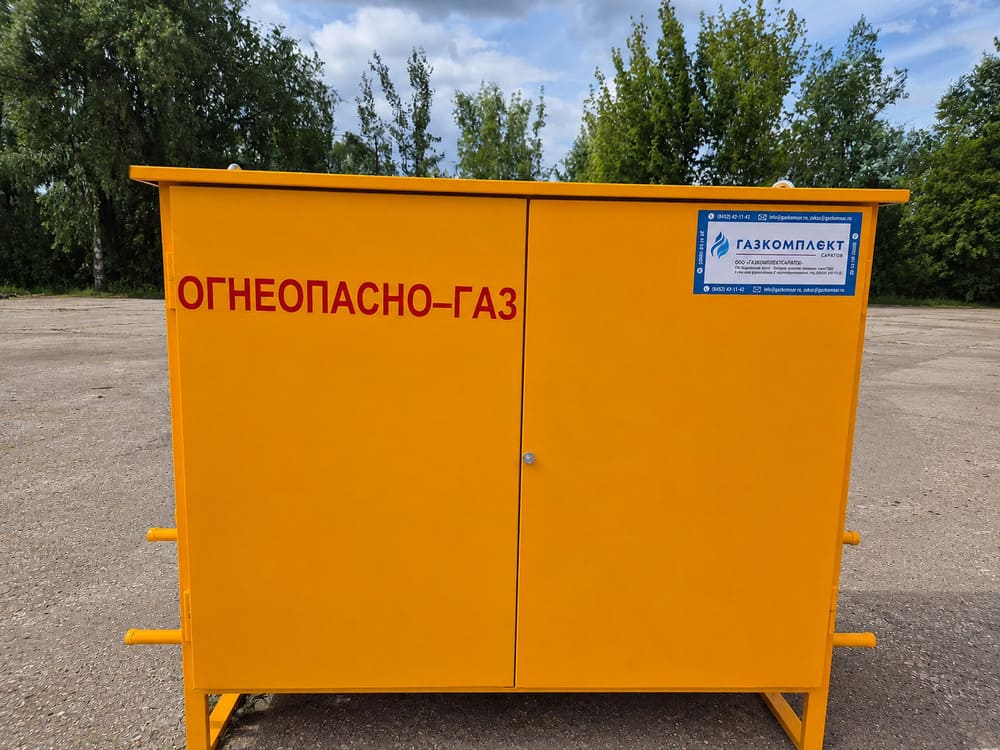

Конструкция шкафа предусматривает доступ к оборудованию с двух сторон, что значительно облегчает проведение регламентных работ, диагностики и ремонта в условиях ограниченного пространства. Подобное исполнение особенно удобно для объектов, где требуется регулярное техническое обслуживание оборудования.
Корпус шкафа окрашен полиуретановой системой, обладающей высокой стойкостью к атмосферным воздействиям, ультрафиолетовому излучению и механическим повреждениям. Такое покрытие позволяет сохранить внешний вид оборудования и повысить срок службы металлических конструкций при эксплуатации на открытом воздухе.
