Изготовление и поставка
ГРПШ-FRG-2MB в Клинцы

Компания ГАЗКОМПЛЕКТСАРАТОВ выполнила поставку газорегуляторного шкафного пункта ГРПШ-RG/2MB-ЭК для предприятия по производству строительных материалов в г. Клинцы

Заполнить опросный лист

Брянская область

2023

Внутреннее устройство ГРПШ-RG/2MB-ЭК с регуляторами MADAS и двумя линиями редуцирования

Фото оборудования

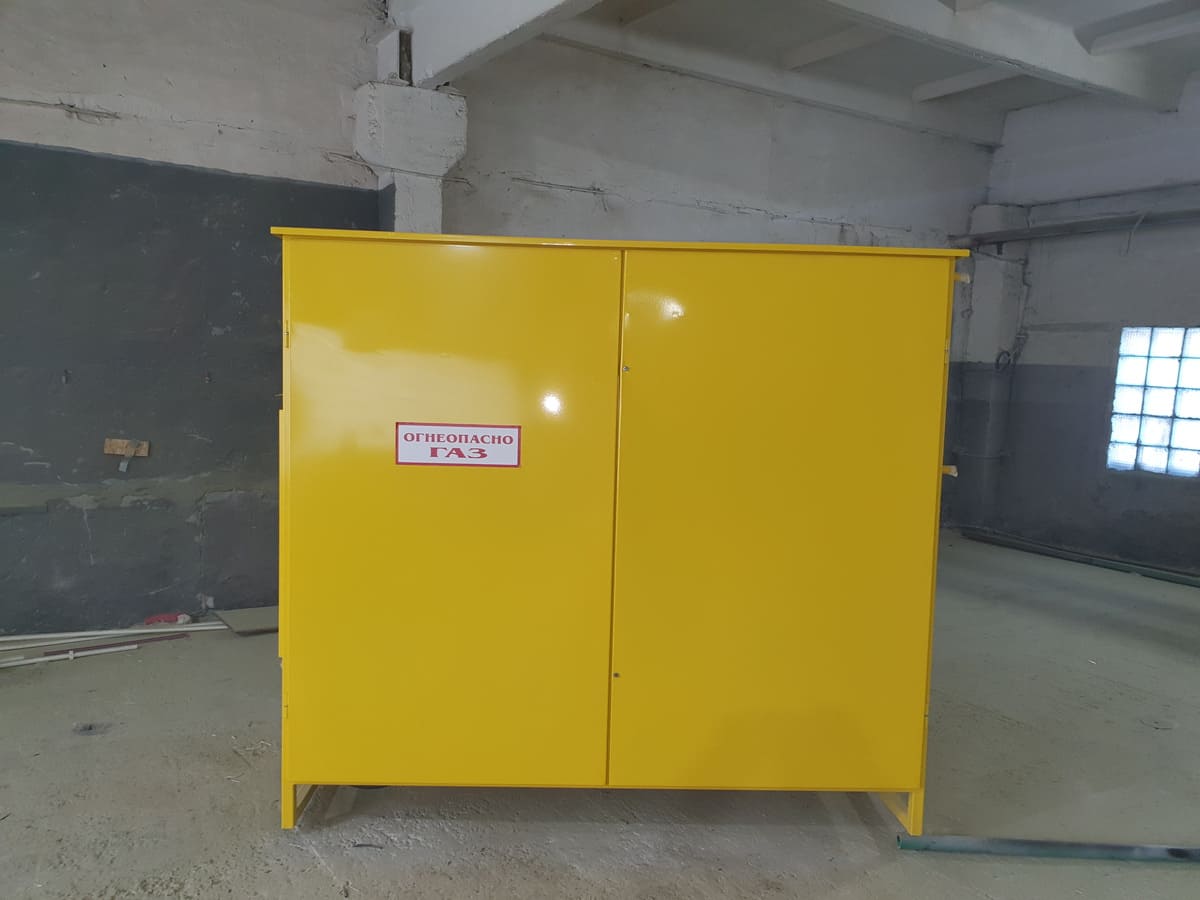

ГРПШ-RG/2MB-ЭК для предприятия по производству строительных материалов в Клинцах

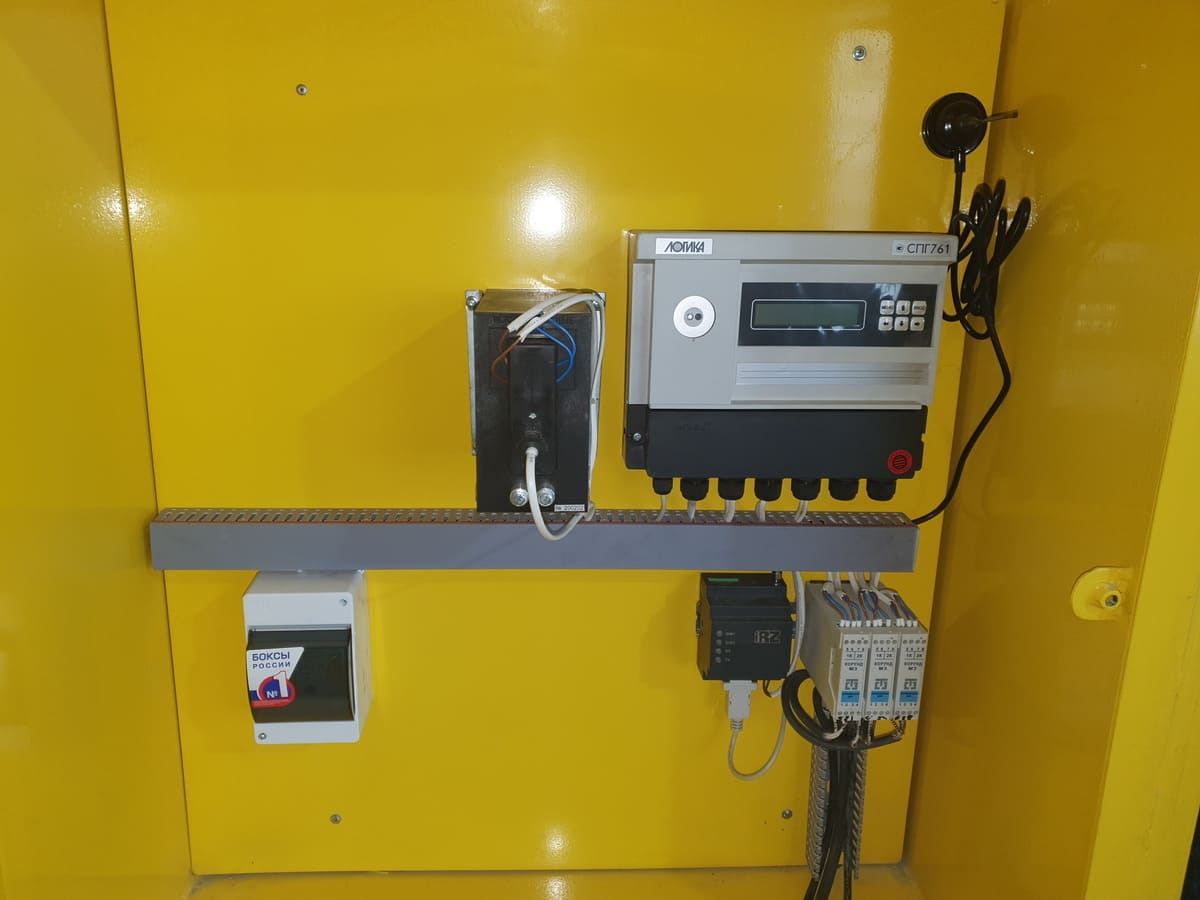

Отсек телеметрии и электрооборудования в составе ГРПШ-RG/2MB-ЭК

ГРПШ-RG/2MB-ЭК в транспортировочной упаковке перед отгрузкой заказчику

Техническая информация

Регулятор давления газа	FB04Z 110 MADAS
Система телеметрии	есть
Измерительный комплекс	есть
Запорная арматура	краны муфтовые LD Ду 15, Ду 20, Ду 25
Запорная арматура	краны фланцевые LD Ду 50
Фильтр газа	ФГС-50 с индикатором перепада давления (ИПД)
Обогрев	есть, электрообогрев
Утепление	есть
Комплект манометров	есть
Напоромер	на входе
Покрытие корпуса	полиуретановое

Фактический состав оборудования при заказе аналогичного ГРПШ определяется по опросному листу, проектной документации или техническому заданию заказчика

Вид оборудования	газорегуляторный пункт
Модель	ГРПШ-FRG/2MB-ЭК
Тип устройства	шкафной
Линии редуцирования	основная и резервная
Регулируемая среда	природный газ по ГОСТ 5542-87
Климатическое исполнение	У1
Давление газа на входе, Рмакс., МПа	0,6
Давление газа на выходе мин., Рвых, кПа
Давление газа на выходе макс., Рвых, кПа
Пропускная способность макс., м³/час	460

Для подбора аналогичного оборудования специалисты ООО «ГАЗКОМПЛЕКТСАРАТОВ» учитывают расход газа, входное и выходное давление, схему редуцирования, условия размещения и требования к комплектации.

Выполнена поставка газорегуляторного пункта шкафного типа ГРПШ-RG/2MB-ЭК для предприятия по производству строительных материалов в городе Клинцы Брянской области.

Оборудование предназначено для редуцирования давления природного газа, коммерческого учёта расхода газа и обеспечения стабильного газоснабжения производственного объекта.

Конструкция пункта предусматривает основную и резервную линии редуцирования на базе регуляторов давления газа MADAS, что позволяет поддерживать бесперебойную подачу газа и выполнять техническое обслуживание без остановки производственных процессов.

Состав оборудования подобран с учётом непрерывной эксплуатации промышленного объекта и обеспечивает стабильное поддержание выходного давления газа, надёжную работу системы газоснабжения и точный контроль потребления энергоресурсов.

В составе ГРПШ предусмотрена технологическая катушка под измерительный комплекс, обеспечивающий коммерческий учёт расхода газа. Для передачи эксплуатационных параметров и организации удалённого мониторинга предусмотрен отдельный отсек под размещение телеметрии и электрооборудования.

Для защиты оборудования от воздействия низких температур шкаф оснащён системой электрообогрева, обеспечивающей стабильную работу газорегуляторного оборудования и контрольно-измерительных приборов в холодный период года.

Газорегуляторный пункт комплектуется фильтром ФГС-50 с индикатором перепада давления (ИПД), фланцевыми шаровыми кранами LD Ду-50, а также муфтовыми кранами Ду-15, Ду-20 и Ду-25. Корпус имеет долговечное порошковое покрытие, устойчивое к атмосферным воздействиям и механическим нагрузкам.
