Газорегуляторные пункты ПГБ с основной и резервной линиями редуцирования
ЗАЯВКА НА РАСЧЕТ СТОИМОСТИ
Заполните форму, и мы свяжемся с вами в ближайшее время
ПГБ-02-2У1
Цена от 465 000 руб.
ПГБ-03БМ-2У1
Цена от 490 000 руб.
ПГБ-03М-2У1
Цена от 490 000 руб.
ПГБ-04-2У1
Цена от 480 000 руб.
ПГБ-05-2У1
Цена от 480 000 руб.
ПГБ-07-2У1
Цена от 480 000 руб.
ПГБ-13-2ВУ1
Цена от 640 000 руб.
ПГБ-13-2НУ1
Цена от 640 000 руб.
ПГБ-15-2ВУ1
Цена от по запросу руб.
ПГБ-15-2НУ1
Цена от по запросу руб.
ПГБ-16-2ВУ1
Цена от по запросу руб.
ПГБ-16-2НУ1
Цена от по запросу руб.
ПГБ-50В
Цена от 486 000 руб.
ПГБ-50Н
Цена от 486 000 руб.
ПГБ-100В
Цена от 650 000 руб.
ПГБ-100Н
Цена от 650 000 руб.
| Наименование | Тип регулятора | Макс. входное давление, МПа | Диапазон настройки выходного давления, кПа | Макс. пропускная способность, нм³/ч |
|---|---|---|---|---|
| ПГБ-02-2У1 | РДНК-У | 1,2 | 2–5 | 1000 |
| ПГБ-03М-2У1 | РДСК-50М | 1,2 | 10–100 | 1000 |
| ПГБ-03БМ-2У1 | РДСК-50БМ | 1,2 | 270–300 | 1000 |
| ПГБ-04-2У1 | РДНК-400 | 0,6 | 2–5 | 300 |
| ПГБ-05-2У1 | РДНК-400М | 0,6 | 2–5 | 600 |
| ПГБ-07-2У1 | РДНК-1000 | 0,6 | 2–5 | 900 |
| ПГБ-13-2НУ1 | РДГ-50Н | 1,2 | 1,5–60 | 7 100 |
| ПГБ-13-2ВУ1 | РДГ-50В | 1,2 | 60–600 | 7 100 |
| ПГБ-15-2НУ1 | РДГ-80Н | 1,2 | 1,5–60 | 14 600 |
| ПГБ-15-2ВУ1 | РДГ-80В | 1,2 | 60–600 | 14 600 |
| ПГБ-16-2НУ1 | РДГ-150Н | 1,2 | 1,5–60 | 32 000 |
| ПГБ-16-2ВУ1 | РДГ-150В | 1,2 | 60–600 | 32 000 |
| ПГБ-50Н | РДБК-1-50 | 1,2 | 1–60 | 6 500 |
| ПГБ-50В | РДБК-1(П)-50 | 1,2 | 30–600 | 6 500 |
| ПГБ-100Н | РДБК-1-100 | 1,2 | 1–60 | 24 880 |
| ПГБ-100В | РДБК-1(П)-100 | 1,2 | 30–600 | 24 880 |
| ПГБ-200Н | РДБК-1-200 | 1,2 | 0,5–60 | 70 250 |
| ПГБ-200В | РДБК-1(П)-200 | 1,2 | 60–600 | 70 250 |
ПГБ
Купить ПГБ с двумя линиями редуцирования

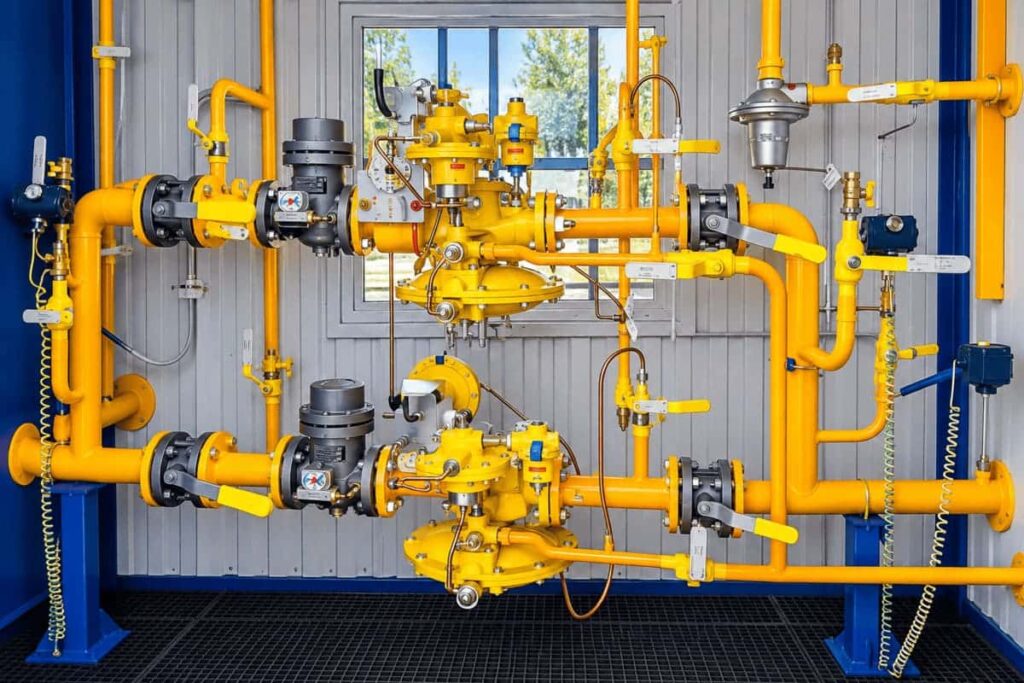

ООО «ГАЗКОМПЛЕКТСАРАТОВ» выпускает блочные газорегуляторные пункты ПГБ с двумя линиями редуцирования в соответствии с ТУ 28.99.39-001-01379958-2021. Оборудование предназначено для снижения входного давления природного газа до заданного значения и поддержания требуемого выходного давления.
В ПГБ данного исполнения предусматриваются две самостоятельные линии редуцирования. Как правило, одна линия используется в качестве основной, вторая — в качестве резервной. Состав оборудования и порядок работы линий определяются технологической схемой и требованиями проекта.
Основная и резервная линии редуцирования
Наличие резервной линии позволяет сохранять возможность подачи газа при выводе основной линии из работы для технического обслуживания, ремонта или замены оборудования, если такой режим предусмотрен проектом.
Каждая линия выполняет функцию снижения и поддержания давления газа. Переключение между основной и резервной линиями осуществляется в соответствии с принятой технологической схемой и установленным на объекте порядком эксплуатации.
Такое исполнение применяют на объектах, где требуется резервирование оборудования газорегуляторного пункта и необходимо снизить риск остановки подачи газа при проведении регламентных или ремонтных работ.
Состав ПГБ с двумя линиями редуцирования
Состав каждой линии определяется проектом и выбранной моделью ПГБ. В типовую технологическую схему могут входить:
Газ поступает через входную запорную арматуру и фильтр к регулятору давления. Регулятор снижает давление до заданного значения и поддерживает его в установленном диапазоне. Предохранительные устройства контролируют отклонения давления и выполняют предусмотренные технологической схемой защитные функции.
Варианты исполнения и комплектация
ПГБ с двумя линиями редуцирования изготавливают в утеплённом блок-модуле заводского исполнения. Компоновку оборудования, количество отсеков и состав вспомогательных систем определяют по проектной документации и условиям эксплуатации объекта.
По заданию заказчика ПГБ может комплектоваться системами автоматизации, телеметрии, контроля загазованности и обогрева. Также учитываются климатическое исполнение, требования к размещению оборудования и способ подключения к газопроводу.
Если проектом одновременно предусмотрены резервирование линий и измерение расхода газа, можно использовать исполнение ПГБ с двумя линиями редуцирования и узлом учета газа.
Как подобрать ПГБ с двумя линиями редуцирования
Для подбора оборудования необходимо определить:
На основании этих данных подбирают регуляторы давления, фильтры, запорную и предохранительную арматуру, а также формируют технологическую схему ПГБ.
Стоимость ПГБ рассчитывается индивидуально и зависит от давления, расхода газа, состава оборудования, климатического исполнения и дополнительных систем.
Для расчета цены и подбора оборудования направьте заполненный опросный лист или техническое задание специалистам ООО «ГАЗКОМПЛЕКТСАРАТОВ».
Наши специалисты помогут подобрать оборудование и ответят на все технические вопросы
Часто задаваемые вопросы
Две линии редуцирования предусматривают для резервирования работы газорегуляторного пункта. При выводе основной линии на техническое обслуживание, ремонт или замену оборудования подача газа может осуществляться по резервной линии, если такой режим предусмотрен проектом и технологической схемой.
В штатном режиме газ проходит через основную линию, где давление снижается до заданного значения и поддерживается в установленном диапазоне. Резервная линия предназначена для работы при выводе основной линии из эксплуатации. Порядок переключения между линиями определяется технологической схемой и проектной документацией.
В ПГБ с одной линией предусмотрена одна рабочая линия редуцирования. В двухлинейном исполнении дополнительно предусматривается резервная линия, что позволяет сохранять возможность подачи газа при обслуживании или ремонте основной линии, если это предусмотрено проектом.
Состав определяется проектом и выбранной моделью ПГБ. Как правило, линии комплектуются газовыми фильтрами, регуляторами давления, запорной и предохранительной арматурой, а также контрольно-измерительными приборами. Дополнительное оборудование подбирается в соответствии с требованиями объекта.
Да, узел учета газа может быть предусмотрен в составе ПГБ, если это предусмотрено проектом и технологической схемой. Для таких объектов применяется исполнение ПГБ с двумя линиями редуцирования и узлом учета расхода газа.
Для подбора необходимо указать входное давление газа, требуемое выходное давление, расчетный расход и климатическое исполнение. Также учитывают требования к резервированию, наличие узла учета, систем автоматизации, телеметрии и обогрева.
