Как выбрать ГРПШ для котельной: практическое руководство

Газорегуляторный пункт шкафной (ГРПШ) — это узел, через который проходит весь газ перед подачей в котлы. Именно здесь давление приводится к нужному уровню и удерживается в заданных пределах.

В нормальном режиме работа ГРПШ почти незаметна. Давление на выходе остаётся стабильным, горелки работают ровно, автоматика не вмешивается. Проблемы начинаются тогда, когда параметры выходят за допустимые границы — и в большинстве случаев причина оказывается в неправильном подборе или настройке оборудования.

Функции ГРПШ в котельной

Внутри шкафа находится не одно устройство, а несколько элементов, работающих как единая система. Газ проходит через них последовательно, и на каждом этапе с ним происходит определенное преобразование. ГРПШ выполняет несколько функций:

снижает давление газа с магистрального до рабочего уровня;
поддерживает стабильное давление на выходе;
очищает газ от механических примесей;
отключает подачу газа при аварийных отклонениях.

Каждая из этих задач влияет на работу котельной. Например, даже небольшие колебания давления сразу отражаются на работе горелок. Пламя становится нестабильным, автоматика начинает корректировать режим или останавливает котел. Поэтому выбор ГРПШ — это не отдельная задача, а часть настройки всей системы газоснабжения.

От чего зависит выбор ГРПШ

Распространенный подход — искать подходящую модель по каталогу и подгонять ее под объект. На практике работает наоборот: сначала определяются параметры котельной, и только потом под них подбирается оборудование.

Есть три базовых параметра, которые задают рамки выбора: расход газа, входное и выходное давление, схема редуцирования. Если один из них определен неправильно, остальная конфигурация уже не компенсирует ошибку.

Расход газа: отправная точка

Любой подбор начинается с уточнения значений расхода газа. Они задают нагрузку, с которой будет работать ГРПШ. Расчет выполняется просто: берется суммарный расход всех котлов и добавляется запас на пиковые режимы. Обычно это 20%.

Дальше возникает важный момент, который часто упускают. ГРПШ не должен работать ни на пределе, ни «в полсилы». В первом случае он не справляется с нагрузкой, во втором — теряет точность регулирования. Другими словами, при недостаточной пропускной способности давление падает в моменты максимального потребления, а при избыточной — регулятор работает в неустойчивой зоне.

На практике ориентируются на загрузку порядка 80% от номинальной пропускной способности. В этом диапазоне оборудование ведёт себя предсказуемо и не требует постоянной корректировки.

Давление газа: вход и выход

После расхода следующим ограничением становится давление. Причем важно учитывать не только его значения, но и соотношение между ними.

входное давление определяется условиями подключения. Чаще всего оно находится в диапазоне от 0,3 до 1,2 МПа, но конкретные значения всегда берутся из технических условий;
выходное давление задается требованиями горелок. У разных моделей оно отличается, поэтому здесь нельзя ориентироваться «примерно». Ключевую роль играет перепад давления между входом и выходом. Именно за счёт него регулятор выполняет свою работу.

Если перепад слишком мал, происходит неприятная вещь: регулятор перестаёт уверенно удерживать заданное значение. Давление начинает колебаться, и это сразу отражается на работе оборудования.

Практически это означает, что при подборе нужно не просто указать два давления, а проверить, что разница между ними достаточна для устойчивой работы.

Схема редуцирования: как обеспечить непрерывность работы

Когда базовые параметры определены, встаёт вопрос конфигурации — сколько линий редуцирования использовать и как они будут работать. Здесь уже учитывается не только нагрузка, но и требования к надежности. Вариантов несколько:

одна линия редуцирования;
две линии редуцирования;
многолинейная схема.

Однолинейное решение выглядит привлекательно за счёт простоты, но у него есть очевидное ограничение: при любой неисправности подача газа прекращается. Поэтому в котельных чаще применяют схему с резервной линией. Она позволяет сохранить работу системы даже при отказе основного оборудования. На крупных объектах, где режимы могут меняться, используют несколько рабочих линий. Это усложняет систему, но дает возможность гибко управлять нагрузкой.

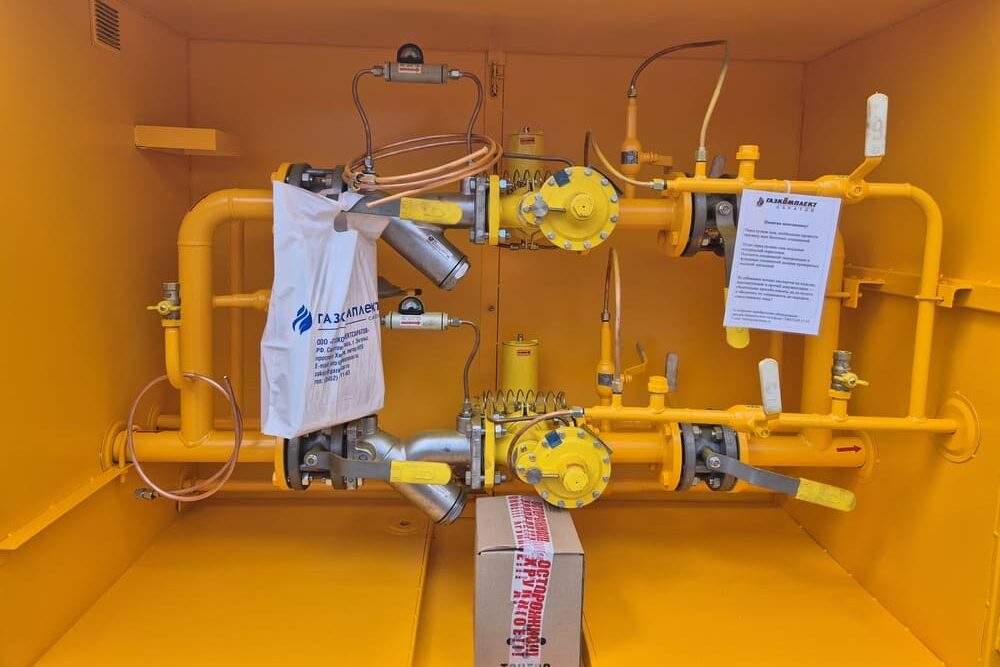

ГРПШ-ГКС-05-2У1 с регуляторами РДНК-400М и резервной линией редуцирования

Что должно быть внутри ГРПШ

Состав оборудования напрямую влияет на безопасность и стабильность работы. В минимальной конфигурации в ГРПШ входят несколько обязательных элементов. Среди них:

фильтр газа;
предохранительно-запорный клапан (ПЗК);
предохранительно-сбросной клапан (ПСК);
запорная арматура;
манометр.

Если эти элементы отсутствуют или заменены упрощенными аналогами, это сразу отражается на уровне безопасности.

Условия эксплуатации: о чем вспоминают зимой

ГРПШ часто устанавливается на улице, и в тёплое время года это не вызывает вопросов. Проблемы появляются с наступлением холодов. Регуляторы давления чувствительны к температуре. При отрицательных значениях внутри шкафа может образовываться конденсат и наледь, что влияет на подвижные элементы.

Чтобы этого избежать, в составе ГРПШ изначально предусматриваются следующие решения:

система обогрева шкафа (электрическая или водяная, в зависимости от объекта);
теплоизоляция корпуса, снижающая теплопотери;
организация естественной или принудительной вентиляции для удаления влаги;
защита импульсных линий и дренажей от замерзания;
применение оборудования в климатическом исполнении, соответствующем региону (УХЛ, ХЛ).
организация естественной или принудительной вентиляции для удаления влаги;

На практике это означает, что требования к эксплуатации закладываются не на этапе монтажа, а при подборе оборудования. Попытки «добавить обогрев потом» обычно приводят к локальным решениям, которые не закрывают проблему полностью.

Учет газа и автоматизация

Современные котельные редко работают «вручную». Помимо регулирования давления, от системы требуется контроль и передача данных. Поэтому в проект обычно закладываются:

узел учета газа (встроенный или отдельный);
система передачи данных;
сигнализация аварийных режимов.

Наличие этих элементов влияет на компоновку и стоимость, но упрощает эксплуатацию. Без автоматизации контроль сводится к периодическим обходам и визуальной проверке приборов.

Ошибки, которые проявляются в эксплуатации

Некоторые решения выглядят логично на этапе подбора, но дают проблемы в работе. Чаще всего встречаются:

выбор оборудования с большим запасом по расходу;
отсутствие резервной линии;
недооценка пиковых нагрузок;
неправильный диапазон давления;
отказ от обогрева шкафа.

Объединяет их одно: последствия становятся заметны не сразу, а в реальных условиях — при максимальной нагрузке или низких температурах.

Как подойти к подбору

Если собрать всё выше в последовательность действий, получится вполне понятный алгоритм. Сначала определяется расход газа и параметры давления. Затем выбирается схема редуцирования с учётом требований к надёжности. После этого уточняется состав оборудования — наличие защиты, учета и автоматизации. И только на последнем этапе подбирается конкретная модель ГРПШ, которая соответствует этим требованиям.

Оборудование не требует постоянного внимания, если изначально подобрано под реальные условия. Основные проблемы возникают не из-за сложности оборудования, а из-за неточного расчета или упрощённого подхода на этапе выбора.

Когда параметры учтены правильно, система ведёт себя предсказуемо: давление стабильно, оборудование работает в штатном режиме, вмешательство оператора минимально. И это как раз тот случай, когда отсутствие проблем — лучший показатель того, что всё сделано правильно.
