Принцип работы газорегуляторного пункта шкафного исполнения (ГРПШ)
Газорегуляторный пункт шкафного исполнения (ГРПШ) относится к основным элементам систем газоснабжения промышленных, коммунальных и инфраструктурных объектов. Через него проходит весь поток газа, поступающий от распределительной сети к потребителям. От стабильности его работы зависит функционирование котельных, производственного оборудования, технологических установок и других объектов, использующих природный газ. Чтобы понять, каким образом обеспечиваются необходимые параметры подачи газа и безопасность эксплуатации системы, необходимо рассмотреть принцип работы ГРПШ и функции его основных узлов.
Главная задача ГРПШ заключается в снижении давления газа до требуемых значений и последующем поддержании этих параметров независимо от изменений давления на входе и колебаний расхода в сети потребителя. Помимо регулирования давления оборудование выполняет целый комплекс дополнительных функций, связанных с безопасностью и надежностью эксплуатации газораспределительной системы.
Понимание принципа работы ГРПШ важно не только для специалистов проектных организаций. Эксплуатирующие службы, заказчики и технические специалисты также сталкиваются с необходимостью оценивать параметры оборудования, вникать в особенности его работы и принимать решения при модернизации объектов газоснабжения.
Назначение ГРПШ в системе газоснабжения
Газ, поступающий по распределительным сетям, не всегда может подаваться потребителям напрямую. Давление в магистральном или распределительном газопроводе зачастую значительно превышает параметры, необходимые для работы горелок, котлов и другого газоиспользующего оборудования.
Для приведения параметров газа к требуемым значениям в систему включается газорегуляторный пункт. После прохождения через ГРПШ потребитель получает газ с характеристиками, предусмотренными проектом.
В процессе эксплуатации оборудование выполняет несколько важных функций:
- снижает давление газа до расчетного уровня;
- поддерживает стабильные параметры на выходе;
- защищает систему от аварийных режимов;
- обеспечивает автоматическое отключение подачи газа при опасных отклонениях давления.
Поэтому ГРПШ рассматривается как один из ключевых узлов газоснабжения, влияющий как на безопасность, так и на устойчивость работы всей системы.
Как работает газорегуляторный пункт
Принцип работы ГРПШ основан на последовательном прохождении газа через несколько функциональных узлов. Каждый элемент выполняет свою задачу, а их совместная работа обеспечивает требуемые параметры на выходе.
Поступающий газ сначала проходит через систему фильтрации. После очистки поток направляется в регулятор давления, где происходит снижение давления до заданных значений. Далее контрольные и защитные устройства отслеживают параметры системы и при необходимости реагируют на их отклонение.
Со стороны работа пункта выглядит достаточно простой. Однако внутри оборудования постоянно происходят изменения положения регулирующих элементов. Регулятор реагирует на изменение расхода газа, колебания давления на входе и изменение нагрузки со стороны потребителей. Благодаря этому давление на выходе остается стабильным даже при изменении режима работы объекта.

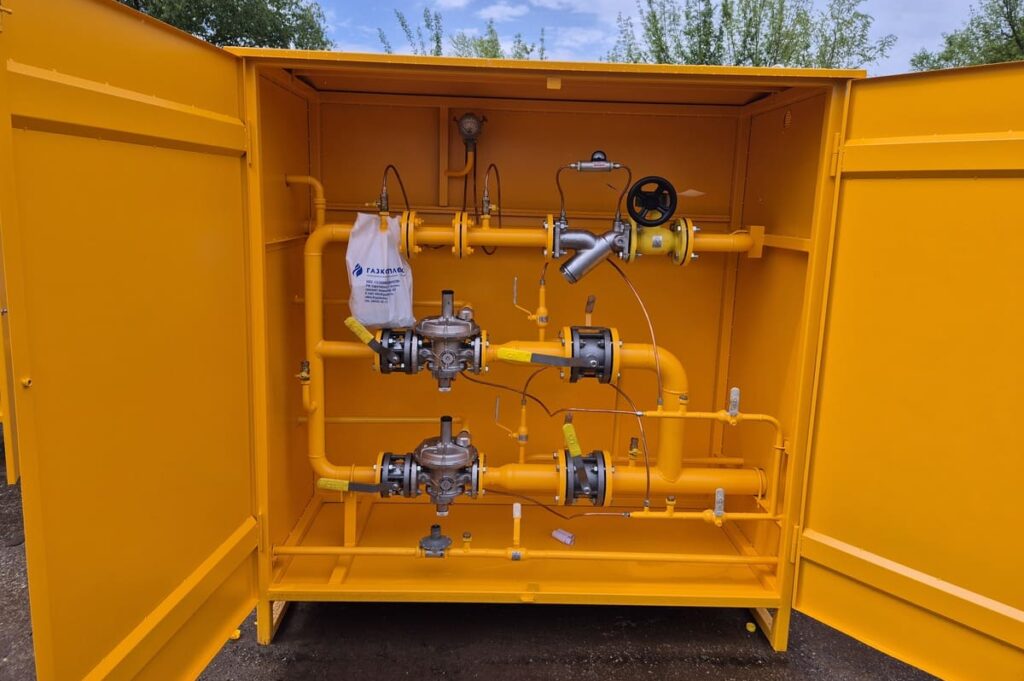

Основные элементы ГРПШ
Конструкция газорегуляторного пункта может различаться в зависимости от схемы исполнения и назначения объекта, однако большинство решений включает одинаковый набор основных узлов.
В состав типового ГРПШ входят:
- фильтр газа;
- регулятор давления;
- предохранительно-запорный клапан;
- предохранительный сбросной клапан;
- запорная арматура;
- контрольно-измерительные приборы;
- шкафное исполнение с системами вентиляции и обогрева.
Работа каждого элемента влияет на надежность всей системы. Отказ даже одного узла способен привести к нарушению работы газоснабжения или остановке потребляющего оборудования.
Принцип работы основных узлов
Фильтрация газа
Первым этапом обработки газа является его очистка от механических примесей. Несмотря на высокие требования к качеству транспортируемого газа, в трубопроводах могут присутствовать частицы ржавчины, окалина, остатки сварочных материалов и другие загрязнения. При попадании таких частиц в регулятор давления возрастает износ внутренних деталей, ухудшается точность регулирования и увеличивается вероятность отказов.
Фильтр задерживает механические примеси и предотвращает их попадание в чувствительные элементы оборудования. На объектах с высоким расходом газа состояние фильтра дополнительно контролируется по перепаду давления, что позволяет своевременно выполнять обслуживание.
Практика показывает, что регулярный контроль фильтрующих элементов напрямую влияет на срок службы регуляторов и защитной арматуры.
Редуцирование давления
После очистки газ поступает в регулятор давления — основной рабочий узел газорегуляторного пункта. Внутри регулятора давление газа снижается до значений, предусмотренных проектом. Одновременно система поддерживает установленный уровень давления независимо от изменений на входе.
Работа регулятора основана на автоматическом изменении проходного сечения. Если потребление газа увеличивается и давление на выходе начинает снижаться, регулятор открывается сильнее. При уменьшении расхода происходит обратный процесс. Все изменения происходят автоматически и не требуют постоянного участия обслуживающего персонала.
Корректная работа регулятора во многом зависит от правильности его подбора. Недостаточная пропускная способность приводит к дефициту газа в периоды пикового потребления, а избыточный запас по производительности может негативно сказаться на точности регулирования.
Поддержание стабильного давления
Для большинства потребителей критически важно не только наличие газа, но и стабильность его параметров. Например, изменения давления на входе горелочного оборудования влияют на качество горения топлива, эффективность работы котлов и корректность функционирования систем автоматики.
ГРПШ постоянно компенсирует подобные изменения. При увеличении расхода система корректирует положение регулирующего элемента, сохраняя давление на требуемом уровне. Аналогичным образом оборудование реагирует на изменение давления в подводящем газопроводе. За счет этого потребитель получает газ с параметрами, предусмотренными проектом, даже при изменении режима работы всей сети.
Система защиты и аварийное отключение
Газорегуляторный пункт выполняет не только регулирующую функцию. В его задачи входит предотвращение аварийных ситуаций, связанных с выходом давления за допустимые пределы. Для этого в составе оборудования используются предохранительно-запорные клапаны, предохранительные сбросные устройства и другие средства защиты.
При возникновении нештатной ситуации автоматика либо перекрывает подачу газа, либо сбрасывает избыточное давление в безопасном режиме. Такой подход позволяет защитить как само оборудование, так и подключенных потребителей. Наличие защитных устройств является обязательным требованием для большинства объектов газоснабжения и учитывается еще на стадии проектирования.
Схемы исполнения ГРПШ
Конструкция газорегуляторного пункта определяется требованиями конкретного объекта, расчетным расходом газа и необходимым уровнем надежности газоснабжения. На практике применяются несколько основных схем исполнения.
| Схема ГРПШ | Особенности конструкции | Области применения |
|---|---|---|
| Однолинейная | одна линия редуцирования без резервирования | небольшие объекты с невысоким расходом газа |
| Двухлинейная | основная и резервная линии редуцирования | котельные, производственные и коммунальные объекты |
| С байпасной линией | возможность подачи газа в обход регулятора во время обслуживания | объекты, где требуется повышенная эксплуатационная гибкость |
| С узлом учета газа | дополнительно включает измерительный комплекс | коммерческий учет газа на предприятиях и объектах ЖКХ |
| Многолинейная | несколько рабочих линий редуцирования | крупные промышленные предприятия и энергообъекты |
Факторы, влияющие на работу ГРПШ
Эксплуатационные характеристики газорегуляторного пункта зависят от целого ряда факторов.
Ключевое значение имеют параметры входного давления, расчетный расход газа и корректность настройки регулятора. Не менее важны качество фильтрации, состояние запорной арматуры и соблюдение требований к монтажу.
Отдельного внимания заслуживают климатические условия эксплуатации. Большинство ГРПШ размещается на открытом воздухе, поэтому оборудование должно сохранять работоспособность в течение всего года.
При отрицательных температурах внутри шкафа возможно образование конденсата и наледи. Это влияет на подвижные элементы регуляторов и защитных устройств. По этой причине для многих регионов предусматриваются системы обогрева, теплоизоляция шкафа и применение оборудования в соответствующем климатическом исполнении.
Типичные ошибки при эксплуатации и проектировании
Значительная часть проблем с работой ГРПШ связана с ошибками, допущенными на этапе проектирования или подбора оборудования. Наиболее распространенными являются:
- неверное определение расчетного расхода газа;
- выбор регулятора без учета фактического режима работы;
- отсутствие резервной линии на ответственных объектах;
- недостаточное внимание к качеству фильтрации газа;
- игнорирование климатических условий эксплуатации.
Подобные ошибки редко проявляются сразу после ввода объекта в эксплуатацию. Чаще всего они становятся заметны в периоды максимальной нагрузки или при сезонном изменении условий работы.
Подбор ГРПШ под конкретный объект
Корректность выбора газорегуляторного пункта напрямую зависит от качества исходных данных.
Для разработки технического решения инженеру необходимо определить максимальный расход газа, диапазон входного давления, требуемое давление после редуцирования, условия размещения оборудования и требования проектной документации.
На основании этих данных рассчитывается схема редуцирования, подбираются регуляторы, фильтры, защитная арматура и средства контроля.
Поэтому большинство промышленных ГРПШ нельзя рассматривать как типовое оборудование. Даже при использовании серийных решений конфигурация узлов и параметры настройки подбираются индивидуально под конкретный объект.
Заключение
Газорегуляторный пункт шкафного исполнения обеспечивает подготовку газа перед его подачей потребителям. В процессе работы оборудование очищает газ от механических примесей, снижает давление до требуемого уровня, поддерживает его в заданных пределах и обеспечивает защиту системы при аварийных отклонениях параметров.
Стабильность газоснабжения, безопасность эксплуатации и соответствие проектным характеристикам напрямую связаны с качеством подбора и настройки оборудования. Именно поэтому выбор ГРПШ требует комплексного инженерного подхода, учитывающего параметры сети, особенности объекта и условия эксплуатации.
При наличии исходных данных объекта возможно выполнение подбора и расчет конфигурации ГРПШ с подготовкой технического решения и коммерческого предложения. Для расчета стоимости оборудования направьте техническое задание или параметры объекта на нашу эл. почту zakaz@gazkomsar.ru.
