Газорегуляторные пункты ГРПБ с узлом учета расхода газа и двумя линиями редуцирования
ЗАЯВКА НА РАСЧЕТ СТОИМОСТИ
Заполните форму, и мы свяжемся с вами в ближайшее время
ГРПБ-02-2У1-СГ
Цена от 478 000 руб.
ГРПБ-03БМ-2У1-СГ
Цена от 496 000 руб.
ГРПБ-03М-2У1-СГ
Цена от 496 000 руб.
ГРПБ-04-2У1-СГ
Цена от 496 000 руб.
ГРПБ-05-2У1-СГ
Цена от 496 000 руб.
ГРПБ-07-2У1-СГ
Цена от 496 000 руб.
ГРПБ-13-2ВУ1-СГ
Цена от 656 000 руб.
ГРПБ-13-2НУ1-СГ
Цена от 656 000 руб.
ГРПБ-15-2ВУ1-СГ
Цена от по запросу руб.
ГРПБ-15-2НУ1-СГ
Цена от по запросу руб.
ГРПБ-16-2ВУ1-СГ
Цена от по запросу руб.
ГРПБ-16-2НУ1-СГ
Цена от по запросу руб.
ГРПБ-100В-СГ
Цена от 662 000 руб.
ГРПБ-100Н-СГ
Цена от 662 000 руб.
ГРПБ-200В-СГ
Цена от по запросу руб.
ГРПБ-200Н-СГ
Цена от по запросу руб.
| Наименование | Тип регулятора | Макс. входное давление, МПа | Диапазон настройки выходного давления, кПа | Макс. пропускная способность, нм³/ч |
|---|---|---|---|---|
| ГРПБ-02-2У1-СГ | РДНК-У | 1,2 | 2–5 | 1000 |
| ГРПБ-03М-2У1-СГ | РДСК-50М | 1,2 | 10–100 | 1000 |
| ГРПБ-03БМ-2У1-СГ | РДСК-50БМ | 1,2 | 270–300 | 1000 |
| ГРПБ-04-2У1-СГ | РДНК-400 | 0,6 | 2–5 | 300 |
| ГРПБ-05-2У1-СГ | РДНК-400М | 0,6 | 2–5 | 600 |
| ГРПБ-07-2У1-СГ | РДНК-1000 | 0,6 | 2–5 | 900 |
| ГРПБ-13-2НУ1-СГ | РДГ-50Н | 1,2 | 1,5–60 | 7 100 |
| ГРПБ-13-2ВУ1-СГ | РДГ-50В | 1,2 | 60–600 | 7 100 |
| ГРПБ-15-2НУ1-СГ | РДГ-80Н | 1,2 | 1,5–60 | 14 600 |
| ГРПБ-15-2ВУ1-СГ | РДГ-80В | 1,2 | 60–600 | 14 600 |
| ГРПБ-16-2НУ1-СГ | РДГ-150Н | 1,2 | 1,5–60 | 32 000 |
| ГРПБ-16-2ВУ1-СГ | РДГ-150В | 1,2 | 60–600 | 32 000 |
| ГРПБ-50Н-СГ | РДБК-1-50 | 1,2 | 1 - 60 | 6 500 |
| ГРПБ-50В-СГ | РДБК-1(П)-50 | 1,2 | 30–600 | 6 500 |
| ГРПБ-100Н-СГ | РДБК-1-50 | 1,2 | 1 - 60 | 24 880 |
| ГРПБ-100В-СГ | РДБК-1(П)-100 | 1,2 | 30–600 | 24 880 |
| ГРПБ-200Н-СГ | РДБК-1-100 | 1,2 | 0,5–60 | 70 250 |
| ГРПБ-200В-СГ | РДБК-1(П)-200 | 1,2 | 60–600 | 70 250 |
ГРПБ
Купить ГРПБ с узлом учета газа
ООО «ГАЗКОМПЛЕКТСАРАТОВ» производит ГРПБ с двумя линиями редуцирования и узлом учета расхода газа в соответствии с ТУ 28.99.39-001-01379958-2021.
Такое исполнение объединяет в одном блок-модуле две линии редуцирования и узел измерения расхода природного газа. В двухлинейной схеме обычно предусматриваются основная и резервная линии, а состав измерительного оборудования подбирается по параметрам конкретного объекта.
Узел учета может использоваться для коммерческого или технологического учета газа. В отраслевой практике для оборудования этого класса также применяется обозначение ПГБ — пункт газорегуляторный блочный.

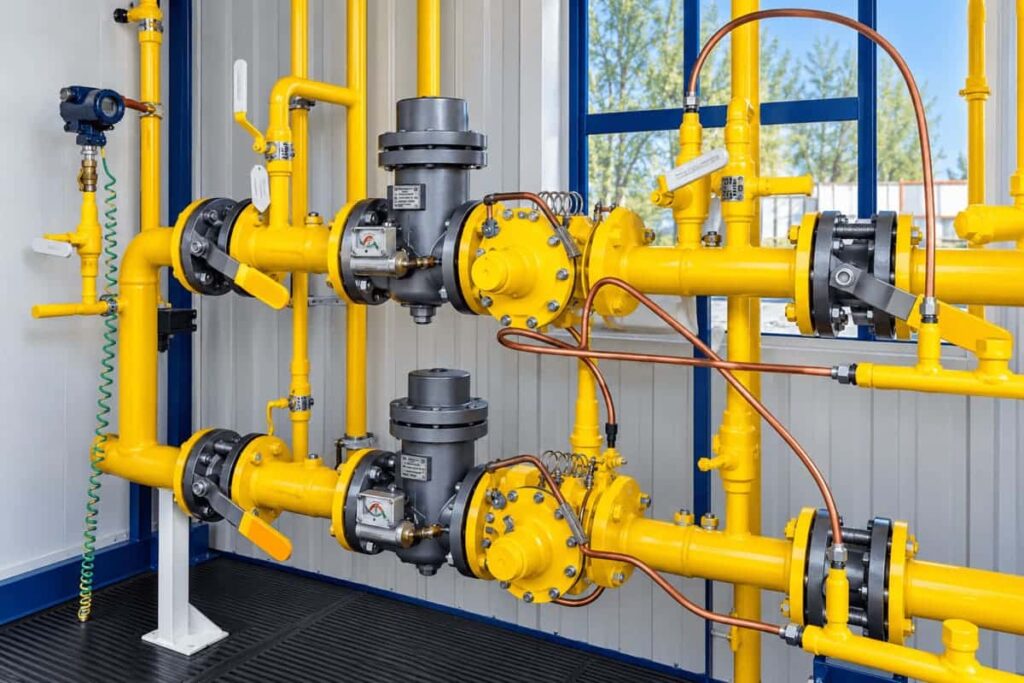

Основная и резервная линии редуцирования
При штатной работе газ проходит через рабочую линию редуцирования. Резервная линия позволяет сохранить возможность подачи газа при выводе основной линии на техническое обслуживание или ремонт, если такой режим предусмотрен технологической схемой и проектной документацией.
Газ проходит предусмотренные схемой этапы очистки, редуцирования и контроля параметров. Узел учета измеряет объем газа, проходящего через ГРПБ.
Расположение измерительного комплекса относительно линий редуцирования определяется проектом. В зависимости от рабочих параметров и принятой схемы узел учета может предусматриваться до или после узла редуцирования.
Узел учета расхода газа
Узел учета проектируют как самостоятельный измерительный участок, а не только как место установки счетчика. При подборе важно, чтобы измерительный комплекс обеспечивал требуемые характеристики во всем рабочем диапазоне расхода и давления объекта. Поэтому выбирать оборудование только по условному проходу или максимальной пропускной способности недостаточно: учитывают метрологические характеристики приборов, потери давления и требования к их монтажу и эксплуатации.
Коммерческий и технологический учет газа
Для коммерческого учета измерительное оборудование используют для определения объема газа, который учитывается при расчетах с потребителем. При необходимости предусматривают приведение измеренного объема газа к стандартным условиям с учетом давления и температуры.
Технологический учет применяется для контроля расхода газа и анализа режимов работы системы газоснабжения. Полученные данные могут использоваться локально или передаваться в систему телеметрии и диспетчеризации.
Счетчик и измерительный комплекс
В состав узла учета в зависимости от проекта могут входить:
Для измерения расхода могут применяться ротационные, турбинные и другие типы счетчиков.
Конкретный прибор выбирают по рабочему давлению, минимальному и максимальному расходу газа, диапазону измерений и требованиям к учету. При необходимости приведения объема газа к стандартным условиям в состав измерительного комплекса включают корректор объема и средства измерения давления и температуры.
Комплектация ГРПБ
Помимо измерительного комплекса, технологическая схема ГРПБ может включать:

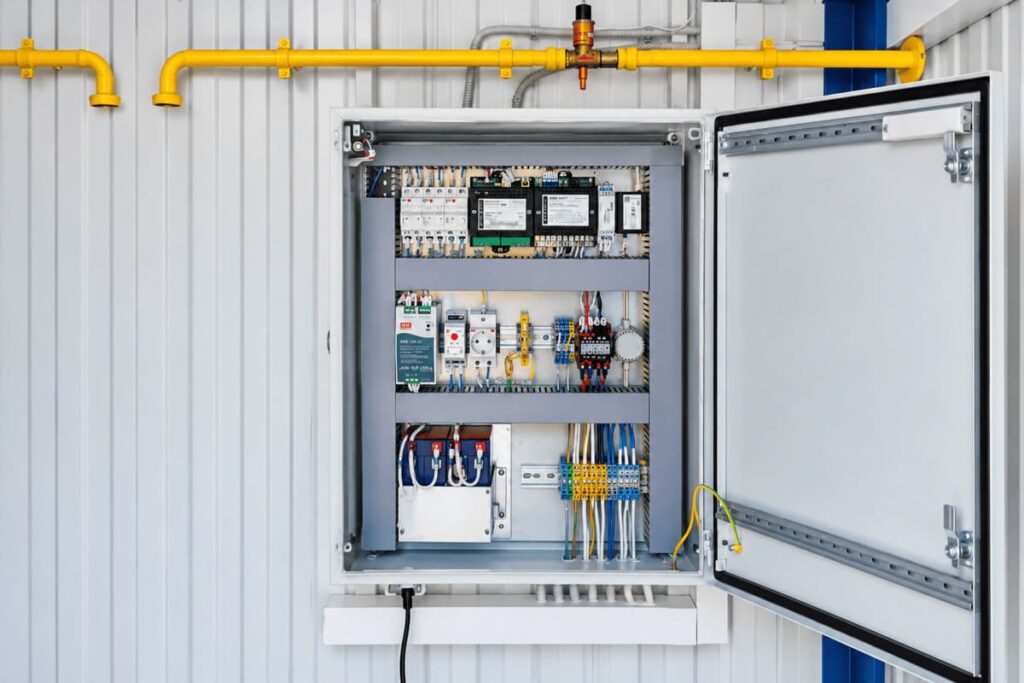

Автоматизация и телеметрия
При необходимости ГРПБ комплектуют системами автоматизации и телеметрии. Они могут обеспечивать контроль давления, расхода газа, температуры, состояния оборудования и других параметров, предусмотренных проектом. Данные узла учета и технологических датчиков могут передаваться на диспетчерский пункт или в другую систему сбора информации.
Обогрев и дополнительное оснащение
В зависимости от условий эксплуатации ГРПБ может оснащаться системой обогрева, контролем загазованности, дополнительными КИП и другими инженерными системами.
Конструкция блок-модуля и состав дополнительного оборудования определяются требованиями конкретного объекта.
Как подобрать ГРПБ с узлом учета
Подбор выполняют по совокупности параметров газоснабжения и требований к измерению расхода.
Параметры редуцирования
Для выбора ГРПБ необходимо определить:
Параметры узла учета
Для выбора измерительного оборудования дополнительно учитывают:
Тип счетчика, корректора и состав измерительного комплекса определяют по совокупности этих параметров. Дополнительно при подборе учитывают климатическое исполнение, необходимость обогрева, автоматизации и телеметрии.
Цена ГРПБ с узлом учета
Стоимость ГРПБ рассчитывается индивидуально. На цену влияют рабочие параметры линий редуцирования, тип регуляторов давления, счетчика и корректора, состав арматуры и КИП, климатическое исполнение, автоматизация и дополнительное оснащение.
Чем точнее указаны исходные параметры объекта, тем точнее можно определить состав оборудования и подготовить расчет стоимости.
Получить расчет стоимости и консультацию
Для подбора ГРПБ с двумя линиями редуцирования и узлом учета расхода газа заполните опросный лист или направьте исходные данные специалистам ООО «ГАЗКОМПЛЕКТСАРАТОВ».
Для расчета желательно указать входное и выходное давление, минимальный и максимальный расход газа, назначение учета, требования к резервированию, автоматизации и телеметрии.
Наши специалисты помогут подобрать оборудование и ответят на все технические вопросы
Часто задаваемые вопросы
Тип счетчика выбирают по рабочему давлению, минимальному и максимальному расходу газа, диапазону измерений и требованиям к учету. Для ГРПБ могут применяться ротационные, турбинные и другие типы счетчиков. Конкретную модель подбирают так, чтобы она обеспечивала требуемые характеристики во всем рабочем диапазоне объекта.
Корректор применяют, когда необходимо привести измеренный объем газа к стандартным условиям с учетом фактических значений давления и температуры. Это особенно важно для коммерческого учета. В состав измерительного комплекса при этом включают корректор и соответствующие средства измерения давления и температуры.
После монтажа проверяют корректность показаний счетчика и других средств измерений, настройки корректора, работу архивов данных и каналов передачи информации. Также контролируют работоспособность измерительного комплекса в предусмотренных проектом режимах.
Да. При необходимости ГРПБ комплектуют средствами автоматизации и телеметрии. Данные о расходе газа, давлении, температуре и других контролируемых параметрах могут передаваться на диспетчерский пункт, в АСУ ТП или другую систему сбора информации.
Точность учета зависит от правильного выбора измерительного оборудования, соответствия счетчика рабочему диапазону расхода и давления, условий монтажа и корректности настройки измерительного комплекса. Важно, чтобы приборы обеспечивали требуемые характеристики не только при максимальном, но и при минимальном расходе газа.
Расположение узла учета определяется технологической схемой и требованиями проекта. Измерительный комплекс может быть установлен как до, так и после узла редуцирования. При выборе места учитывают рабочее давление, диапазон расхода газа и требования к применяемому счетчику и корректору.
