Газорегуляторные пункты ГРПБ с основной и резервной линиями редуцирования
ЗАЯВКА НА РАСЧЕТ СТОИМОСТИ
Заполните форму, и мы свяжемся с вами в ближайшее время
ГРПБ-02-2У1
Цена от 465 000 руб.
ГРПБ-03БМ-2У1
Цена от 490 000 руб.
ГРПБ-03М-2У1
Цена от 490 000 руб.
ГРПБ-04-2У1
Цена от 480 000 руб.
ГРПБ-05-2У1
Цена от 480 000 руб.
ГРПБ-07-2У1
Цена от 480 000 руб.
ГРПБ-13-2ВУ1
Цена от 640 000 руб.
ГРПБ-13-2НУ1
Цена от 640 000 руб.
ГРПБ-15-2ВУ1
Цена от по запросу руб.
ГРПБ-15-2НУ1
Цена от по запросу руб.
ГРПБ-16-2ВУ1
Цена от по запросу руб.
ГРПБ-16-2НУ1
Цена от по запросу руб.
ГРПБ-50В
Цена от 486 000 руб.
ГРПБ-50Н
Цена от 486 000 руб.
ГРПБ-100В
Цена от 650 000 руб.
ГРПБ-100Н
Цена от 650 000 руб.
| Наименование | Тип регулятора | Макс. входное давление, МПа | Диапазон настройки выходного давления, кПа | Макс. пропускная способность, нм³/ч |
|---|---|---|---|---|
| ГРПБ-02-2У1 | РДНК-У | 1,2 | 2–5 | 1000 |
| ГРПБ-03М-У1 | РДСК-50М | 1,2 | 10–100 | 1000 |
| ГРПБ-03БМ-У1 | РДСК-50БМ | 1,2 | 270–300 | 1000 |
| ГРПБ-04-2У1 | РДНК-400 | 0,6 | 2–5 | 300 |
| ГРПБ-05-2У1 | РДНК-400М | 0,6 | 2–5 | 600 |
| ГРПБ-07-2У1 | РДНК-1000 | 0,6 | 2–5 | 900 |
| ГРПБ-13-2НУ1 | РДГ-50Н | 1,2 | 1,5–60 | 7100 |
| ГРПБ-13-2ВУ1 | РДГ-50В | 1,2 | 60–600 | 7100 |
| ГРПБ-15-2НУ1 | РДГ-80Н | 1,2 | 1,5–60 | 14600 |
| ГРПБ-15-2ВУ1 | РДГ-80В | 1,2 | 60–600 | 14600 |
| ГРПБ-16-2НУ1 | РДГ-150Н | 1,2 | 1,5–60 | 32000 |
| ГРПБ-16-2ВУ1 | РДГ-150В | 1,2 | 60–600 | 32000 |
| ГРПБ-50Н | РДБК-1-50 | 1,2 | 1 - 60 | 6500 |
| ГРПБ-50В | РДБК-1(П)-50 | 1,2 | 30–600 | 6500 |
| ГРПБ-100Н | РДБК-1-100 | 1,2 | 1 - 60 | 24880 |
| ГРПБ-100В | РДБК-1(П)-100 | 1,2 | 30–600 | 24880 |
| ГРПБ-200Н | РДБК-1-200 | 1,2 | 0,5–60 | 70250 |
| ГРПБ-200В | РДБК-1(П)-200 | 1,2 | 60–600 | 70250 |
ГРПБ

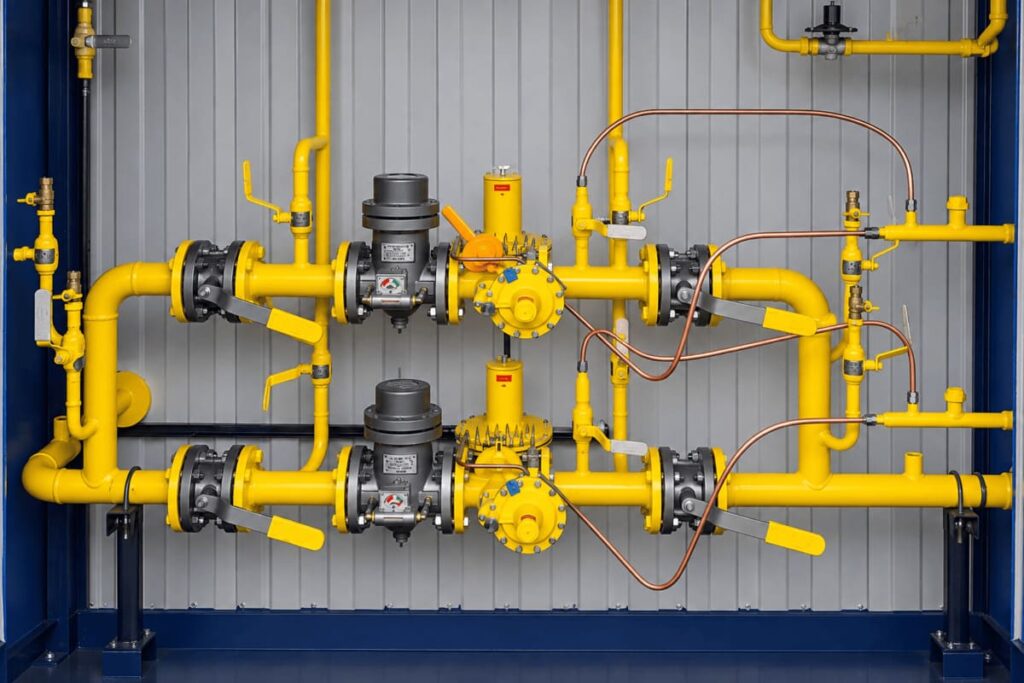

Купить ГРПБ с двумя линиями редуцирования
ООО «ГАЗКОМПЛЕКТСАРАТОВ» производит газорегуляторные пункты блочные ГРПБ с двумя линиями редуцирования в соответствии с ТУ 28.99.39-001-01379958-2021. В таком исполнении предусматриваются две независимые линии, которые обычно выполняют функции основной и резервной.
ГРПБ предназначен для снижения входного давления природного газа до заданного значения и автоматического поддержания требуемого выходного давления. Наличие резервной линии позволяет сохранять возможность подачи газа при выводе основной линии на техническое обслуживание или ремонт, если такой режим предусмотрен технологической схемой и проектной документацией.
В отраслевой практике для оборудования этого класса также используется обозначение ПГБ — пункт газорегуляторный блочный. Рабочие параметры и состав оборудования определяются конкретной моделью и требованиями объекта.
Основная и резервная линии редуцирования
В штатном режиме газ проходит через основную линию редуцирования. Резервную линию предусматривают для работы при выводе основной линии из эксплуатации на обслуживание, ремонт или замену оборудования.
Порядок переключения между линиями определяется технологической схемой конкретного ГРПБ. Способ управления и состав оборудования также зависят от проектного решения, поэтому резервную линию нельзя во всех случаях рассматривать как автоматически включаемую.
Двухлинейное исполнение применяют на объектах, где проектом предусмотрено резервирование газорегуляторного оборудования.
Состав ГРПБ с двумя линиями редуцирования
Газ поступает в ГРПБ через входную запорную арматуру, проходит очистку и далее направляется на рабочую линию редуцирования. Регулятор снижает давление газа до установленного значения и поддерживает его в заданном диапазоне. Предохранительные устройства выполняют защитные функции при отклонении контролируемых параметров от установленных значений.
Состав оборудования определяется моделью ГРПБ и проектной документацией. В технологическую схему могут входить:
Конкретная комплектация основной и резервной линий подбирается по рабочим параметрам системы газоснабжения.
Варианты исполнения и комплектация
Технологическое оборудование ГРПБ размещается внутри блок-модуля. Конструкция блока, количество отсеков, система отопления и состав инженерного оборудования определяются выбранным исполнением и требованиями проекта.
Дополнительно ГРПБ может комплектоваться системами автоматизации и телеметрии, контролем загазованности, обогревом, дополнительными контрольно-измерительными приборами и оборудованием для учета расхода газа.
Если объекту требуется одновременно резервирование редуцирования и измерение расхода, можно использовать ГРПБ с двумя линиями редуцирования и узлом учета газа.
Как подобрать ГРПБ
Для подбора ГРПБ необходимо определить минимальное и максимальное входное давление, требуемое выходное давление, расчетный расход природного газа и климатическое исполнение. Также учитывают требования к резервированию, автоматизации, телеметрии, обогреву и учету расхода газа.
Цена ГРПБ рассчитывается индивидуально и зависит от рабочих параметров, выбранных регуляторов давления, состава арматуры и контрольно-измерительных приборов, климатического исполнения и дополнительной комплектации.
Для подбора оборудования и расчета стоимости заполните опросный лист или направьте исходные данные специалистам ООО «ГАЗКОМПЛЕКТСАРАТОВ».
Наши специалисты помогут подобрать оборудование и ответят на все технические вопросы
Часто задаваемые вопросы
Да, если технологической схемой предусмотрена резервная линия и допускается перевод подачи газа на неё. В этом случае основную линию можно вывести из работы для технического обслуживания или ремонта, сохранив подачу газа через резервную. Порядок переключения определяется проектной и эксплуатационной документацией.
Способ переключения зависит от конкретной технологической схемы и состава автоматики. В одних исполнениях перевод потока выполняется вручную запорной арматурой, в других могут применяться автоматизированные алгоритмы управления. Универсально считать резервную линию автоматически включаемой нельзя.
Пропускная способность зависит от входного и требуемого выходного давления, расчётного расхода газа, характеристик регулятора давления, диаметра трубопроводов и гидравлического сопротивления элементов линии. Параметры основной и резервной линий определяют расчётом для конкретного объекта.
При расчете учитывают расчётный расход газа, минимальное и максимальное входное давление, требуемое выходное давление и сопротивление оборудования и трубопроводов. На основании этих данных подбирают регуляторы давления, диаметры трубопроводов и арматуру, после чего проверяют работоспособность выбранной схемы в предусмотренных режимах.
В зависимости от проекта системы автоматики и телеметрии могут контролировать входное и выходное давление, состояние предохранительных устройств, загазованность, перепад давления на фильтрах и другие параметры. Также может предусматриваться передача данных и аварийных сигналов на диспетчерский пункт.
Да. Если это предусмотрено проектом, в состав ГРПБ можно включить узел коммерческого или технологического учёта газа. Для таких задач применяется отдельное исполнение — ГРПБ с двумя линиями редуцирования и узлом учёта газа.
