Газорегуляторные пункты ГРПШ с основной и резервной линиями редуцирования
ЗАЯВКА НА РАСЧЕТ СТОИМОСТИ
Заполните форму, и мы свяжемся с вами в ближайшее время
ГРПШ-02-2У1
Цена от 124 000 руб.
ГРПШ-03БМ-2У1
Цена от 130 000 руб.
ГРПШ-03М-2У1
Цена от 130 000 руб.
ГРПШ-04-2У1
Цена от 124 000 руб.
ГРПШ-05-2У1
Цена от 124 000 руб.
ГРПШ-07-2У1
Цена от 124 000 руб.
ГРПШ-13-2ВУ1
Цена от 210 000 руб.
ГРПШ-13-2НУ1
Цена от 210 000 руб.
ГРПШ-15-2ВУ1
Цена от 310 000 руб.
ГРПШ-15-2НУ1
Цена от 310 000 руб.
ГРПШ-16-2ВУ1
Цена от по запросу руб.
ГРПШ-16-2НУ1
Цена от по запросу руб.
Модели и характеристики ГРПШ с двумя линиями редуцирования
| Наименование | Тип регулятора | Макс. входное давление, МПа | Диапазон настройки выходного давления, кПа | Макс. пропускная способность, нм³/ч |
|---|---|---|---|---|
| ГРПШ-02-2У1 | РДНК-У | 1,2 | 2–5 | 1000 |
| ГРПШ-03М-2У1 | РДСК-50М | 1,2 | 10–100 | 1000 |
| ГРПШ-03БМ-2У1 | РДСК-50БМ | 1,2 | 270–300 | 1000 |
| ГРПШ-04-2У1 | РДНК-400 | 0,6 | 2–5 | 300 |
| ГРПШ-05-2У1 | РДНК-400М | 0,6 | 2–5 | 600 |
| ГРПШ-07-2У1 | РДНК-1000 | 0,6 | 2–5 | 900 |
| ГРПШ-13-2НУ1 | РДГ-50Н | 1,2 | 1,5–60 | 7 100 |
| ГРПШ-13-2ВУ1 | РДГ-50В | 1,2 | 60–600 | 7 100 |
| ГРПШ-15-2НУ1 | РДГ-80Н | 1,2 | 1,5–60 | 14 600 |
| ГРПШ-15-2ВУ1 | РДГ-80В | 1,2 | 60–600 | 14 600 |
| ГРПШ-16-2НУ1 | РДГ-150Н | 1,2 | 1,5–60 | 32 000 |
| ГРПШ-16-2ВУ1 | РДГ-150В | 1,2 | 60–600 | 32 000 |
Указана максимальная пропускная способность регулятора при максимальном входном давлении, приведенном в таблице. Фактическая пропускная способность зависит от значений входного и выходного давления.
ГРПШ

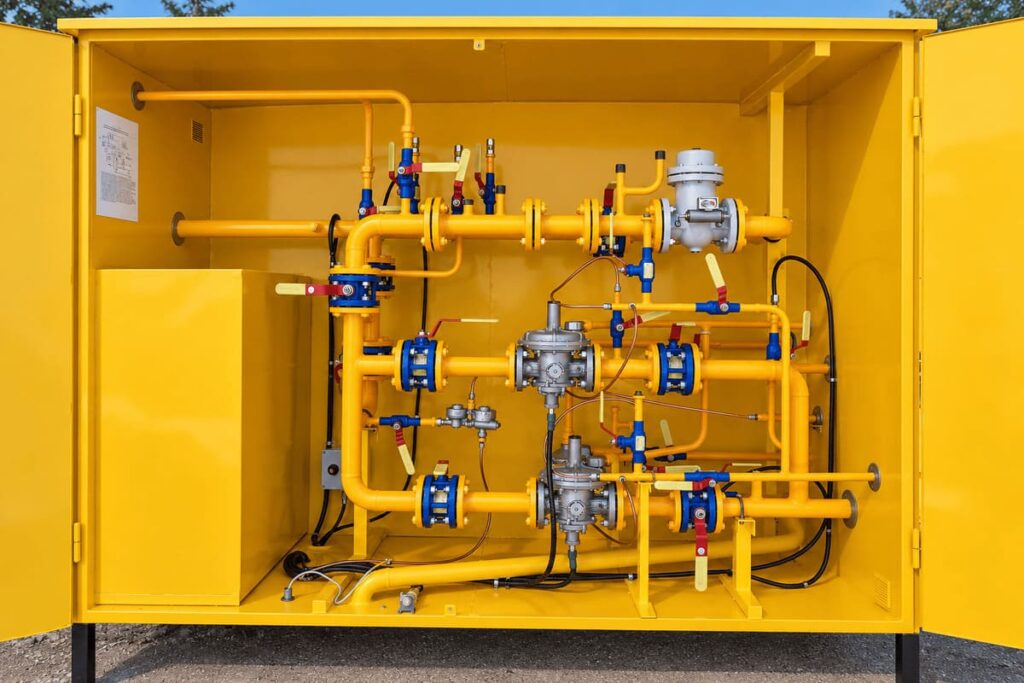

ГРПШ с двумя линиями редуцирования: варианты технологической схемы
ГРПШ с двумя линиями редуцирования применяют, когда требуется резервирование регулирующего оборудования, работа с несколькими режимами газопотребления, получение разных выходных давлений или ступенчатое снижение давления газа. Конкретную технологическую схему выбирают по расчетным параметрам и требованиям проекта.
Представленные в каталоге модели являются типовыми исполнениями. При изготовлении ГРПШ назначение каждой линии, способ установки регуляторов, выходное давление и пропускную способность определяют индивидуально. В зависимости от задачи регуляторы могут устанавливаться параллельно или последовательно, а линии — работать с одинаковыми либо различными параметрами.
Параллельная установка регуляторов
При параллельной схеме газ проходит по отдельным регулирующим ветвям. Каждая ветвь имеет собственный регулятор давления и рассчитывается на заданные для нее давление и расход газа.
Один из распространенных вариантов — основная и резервная линии редуцирования. В штатном режиме работает основная линия, а резервная предусматривается для работы при выводе основной из эксплуатации. Такая схема позволяет выполнять обслуживание или ремонт рабочей линии с использованием резервного регулирующего тракта, если соответствующий режим предусмотрен проектом.
Параллельные линии могут выполнять и другую задачу. Обе ветви могут быть рабочими и обслуживать разных потребителей, работать с различными расходами либо обеспечивать разные выходные давления. В этом случае каждую линию рассчитывают как самостоятельный технологический тракт.
Последовательная установка регуляторов
При последовательной схеме газ проходит через регуляторы поочередно. Первый регулятор снижает давление до промежуточного значения, следующий — до требуемого конечного давления. Таким образом реализуется ступенчатое редуцирование газа.
Такую схему применяют, когда требуемое снижение давления целесообразно распределить между несколькими ступенями.
Давление после каждой ступени, типы регуляторов и их пропускную способность определяют расчетом. При необходимости проектом может быть предусмотрен отбор газа после промежуточной ступени.
Последовательное редуцирование решает другую задачу, чем резервирование. В схеме с основной и резервной линиями одна ветвь может заменить другую, а при последовательной установке регуляторы являются частью одного технологического процесса снижения давления.
ГРПШ с одинаковым выходным давлением
Если обе линии должны обеспечивать одинаковое выходное давление, регуляторы подбирают с учетом требуемого давления и расчетного расхода каждой ветви.
В схеме полного резервирования основная и резервная линии могут рассчитываться на одну и ту же нагрузку. При этом определяющим является не формальное совпадение моделей регуляторов, а способность каждой линии обеспечить требуемое выходное давление и расход газа при расчетных входных параметрах.
При двух рабочих параллельных линиях одинаковое выходное давление может требоваться для питания потребителей с одинаковыми параметрами газа. Возможность одновременной работы линий и распределение расхода между ними должны быть предусмотрены расчетом и настройкой оборудования. Само наличие двух параллельных регуляторов не означает автоматического и равномерного распределения нагрузки.
ГРПШ с разным выходным давлением
Если на объекте имеются потребители с различными требованиями к давлению газа, линии могут быть рассчитаны на разные значения Рвых. Например, одна ветвь может обеспечивать потребителей среднего давления, другая — низкого.
В таком исполнении для каждой линии отдельно определяют требуемое выходное давление, расчетный расход, тип регулятора, диаметры трубопроводов и характеристики арматуры. На выходе формируются самостоятельные газовые потоки с параметрами, необходимыми соответствующим группам потребителей.
Схема с разным выходным давлением не является резервированием основной линии: каждая ветвь выполняет собственную технологическую функцию.
Одинаковая и различная пропускная способность линий
Две линии ГРПШ могут рассчитываться как на одинаковый, так и на различный расход газа. Расчетную производительность каждой линии задают исходя из ее функции в технологической схеме и нагрузки, которую она должна обеспечить.
Одинаковая пропускная способность характерна, в частности, для схем, где резервная линия должна полностью принять расчетную нагрузку основной.
Разная пропускная способность применяется, когда режим газопотребления объекта существенно меняется. Один из вариантов — сезонная работа «зима / лето». Линию меньшей производительности используют при пониженном расходе, а линию большей производительности — при повышенной сезонной нагрузке. В таких схемах в работу вводят линию, соответствующую текущей нагрузке объекта.
Такое решение позволяет подбирать регулятор под фактический диапазон расхода конкретного режима. Допустимый диапазон работы при этом проверяют по характеристикам выбранного регулятора: использовать только его максимальную паспортную пропускную способность для выбора линии недостаточно.
Как подобрать двухлинейный ГРПШ
Подбор начинается с определения функции каждой линии. Сначала устанавливают, требуется ли резервирование, две самостоятельные рабочие ветви или последовательное ступенчатое редуцирование.
Для расчета необходимы минимальное и максимальное входное давление, требуемое выходное давление по каждой линии или ступени и расчетный расход газа для соответствующих режимов работы. Если предусматривается резервная линия, отдельно определяют нагрузку, которую она должна принять при выводе основной.
Регуляторы подбирают по пропускной способности при расчетных давлениях, а не только по максимальному паспортному Qmax. Дополнительно учитывают потери давления на фильтрах, арматуре и трубопроводах, диапазоны настройки регуляторов и параметры защитных устройств. При подборе исполнения также задают климатические условия эксплуатации, необходимость утепления и обогрева, требования к узлу учета газа, автоматизации и телеметрии.
Если технологическая схема или конкретная модель еще не определены, передайте исходные данные через опросный лист. Специалисты ООО «ГАЗКОМПЛЕКТСАРАТОВ» подберут схему, регуляторы давления и исполнение ГРПШ по расчетным параметрам объекта.
Купить ГРПШ с двумя линиями редуцирования
ООО «ГАЗКОМПЛЕКТСАРАТОВ» производит двухлинейные ГРПШ по типовым и индивидуальным технологическим схемам. Рабочие параметры и исполнение оборудования определяются по проекту, техническому заданию или данным опросного листа.
Карточки каталога содержат типовые модели и базовые характеристики. Окончательное исполнение определяется по техническому заданию или опросному листу с учетом параметров и режимов работы системы газоснабжения.
Если модель уже определена проектом, для подготовки предложения достаточно передать обозначение и требуемое исполнение. Если схема еще не выбрана, заполните опросный лист или направьте техническое задание — специалисты выполнят подбор оборудования по исходным параметрам системы газоснабжения.
От чего зависит цена ГРПШ
Цена ГРПШ зависит от принятой технологической схемы, типов и типоразмеров регуляторов, пропускной способности линий, диаметров трубопроводов и арматуры.
На стоимость также влияют климатическое исполнение шкафа, обогрев и утепление, количество входов и выходов, узел учета расхода газа, средства автоматизации и телеметрии.
Поэтому стоимость рассчитывают для конкретного исполнения после определения рабочих параметров и состава оборудования.
Наши специалисты помогут подобрать оборудование и ответят на все технические вопросы
Часто задаваемые вопросы
Нет. В зависимости от проекта вторая линия может выполнять функцию резерва либо быть самостоятельной рабочей ветвью. Назначение линий определяется технологической схемой объекта.
Да, если это требуется расчетными параметрами. Регуляторы могут отличаться по типу, диапазону выходного давления и пропускной способности. Их подбирают для конкретной функции каждой линии.
Нет. При полном резервировании линии часто рассчитывают на одну и ту же нагрузку. Для разных технологических или сезонных режимов могут применяться линии с различной пропускной способностью.
Да, если одновременная работа предусмотрена технологической схемой и расчетом. Это характерно для двух рабочих параллельных ветвей. В схеме «основная + резервная» режим работы определяется принятой логикой резервирования.
Да. Для этого предусматривают отдельные регулирующие ветви с соответствующими регуляторами и независимыми расчетными параметрами. Каждая линия обеспечивает требуемое давление для своей группы потребителей.
Для периодов с существенно различающимся расходом могут предусматриваться линии разной производительности. При небольшой нагрузке используется линия, рассчитанная на меньший расход, при сезонном увеличении потребления — линия большей производительности. Конкретный режим переключения определяется проектом.
