Газорегуляторные пункты ГРПШ с узлом учета расхода газа и двумя линиями редуцирования
ЗАЯВКА НА РАСЧЕТ СТОИМОСТИ
Заполните форму, и мы свяжемся с вами в ближайшее время
ГРПШ-02-2У1-СГ-ЭК
Цена от 182 000 руб.
ГРПШ-03БМ-2У1-СГ-ЭК
Цена от 190 000 руб.
ГРПШ-03М-2У1-СГ-ЭК
Цена от 190 000 руб.
ГРПШ-04-2У1-СГ-ЭК
Цена от 196 000 руб.
ГРПШ-05-2У1-СГ-ЭК
Цена от 196 000 руб.
ГРПШ-07-2У1-СГ-ЭК
Цена от 196 000 руб.
ГРПШ-13-2ВУ1-СГ-ЭК
Цена от 246 000 руб.
ГРПШ-13-2НУ1-СГ-ЭК
Цена от 246 000 руб.
ГРПШ-15-2ВУ1-СГ-ЭК
Цена от 320 000 руб.
ГРПШ-15-2НУ1-СГ-ЭК
Цена от 320 000 руб.
ГРПШ-16-2ВУ1-СГ-ЭК
Цена от по запросу руб.
ГРПШ-16-2НУ1-СГ-ЭК
Цена от по запросу руб.
Модели и характеристики ГРПШ с узлом учета газа и двумя линиями редуцирования
| Наименование | Тип регулятора | Макс. входное давление, МПа | Диапазон настройки выходного давления, кПа | Макс. пропускная способность, нм³/ч |
|---|---|---|---|---|
| ГРПШ-02-2У1-СГ-ЭК | РДНК-У | 1,2 | 2–5 | 1000 |
| ГРПШ-03М-2У1-СГ-ЭК | РДСК-50М | 1,2 | 10–100 | 1000 |
| ГРПШ-03БМ-2У1-СГ-ЭК | РДСК-50БМ | 1,2 | 270–300 | 1000 |
| ГРПШ-04-2У1-СГ-ЭК | РДНК-400 | 0,6 | 2–5 | 300 |
| ГРПШ-05-2У1-СГ-ЭК | РДНК-400М | 0,6 | 2–5 | 600 |
| ГРПШ-07-2У1-СГ-ЭК | РДНК-1000 | 0,6 | 2–5 | 900 |
| ГРПШ-13-2НУ1-СГ-ЭК | РДГ-50Н | 1,2 | 1,5–60 | 7 100 |
| ГРПШ-13-2ВУ1-СГ-ЭК | РДГ-50В | 1,2 | 60–600 | 7 100 |
| ГРПШ-15-2НУ1-СГ-ЭК | РДГ-80Н | 1,2 | 1,5–60 | 14 600 |
| ГРПШ-15-2ВУ1-СГ-ЭК | РДГ-80В | 1,2 | 60–600 | 14 600 |
| ГРПШ-16-2НУ1-СГ-ЭК | РДГ-150Н | 1,2 | 1,5–60 | 32 000 |
| ГРПШ-16-2ВУ1-СГ-ЭК | РДГ-150В | 1,2 | 60–600 | 32 000 |
Указана максимальная пропускная способность регулятора при максимальном входном давлении, приведенном в таблице. Фактическая пропускная способность зависит от значений входного и выходного давления.
ГРПШ
ГРПШ с узлом учета расхода газа
ГРПШ с узлом учета расхода газа совмещает в одном шкафном исполнении оборудование для редуцирования давления и средства измерения объема газа. Такое решение применяют на объектах, где наряду со снижением и поддержанием заданного выходного давления требуется учитывать расход газа.
В данном разделе представлены ГРПШ с узлом учета расхода газа и двумя линиями редуцирования. Назначение линий, рабочие параметры и состав измерительной части определяются по проекту, техническому заданию или исходным данным заказчика. Узел учета может предусматриваться для технологического или коммерческого учета. Конкретный состав средств измерений выбирают с учетом диапазона расхода, давления, температуры газа и требований проекта.
Узел учета расхода газа в составе ГРПШ
Состав узла учета зависит от задачи объекта и применяемой схемы измерения. В него могут входить:
Тип и типоразмер счетчика выбирают не только по максимальному расходу. Необходимо учитывать рабочий диапазон измерений, фактические минимальные и максимальные расходы, давление газа и требования к точности учета.
Если проектом предусмотрено приведение измеренного объема газа к стандартным условиям, в составе узла применяют корректор и необходимые датчики.
Для коммерческого учета состав измерительного комплекса и применяемые средства измерений определяют в соответствии с проектной документацией и требованиями к конкретной системе учета.
Две линии редуцирования в ГРПШ с узлом учета

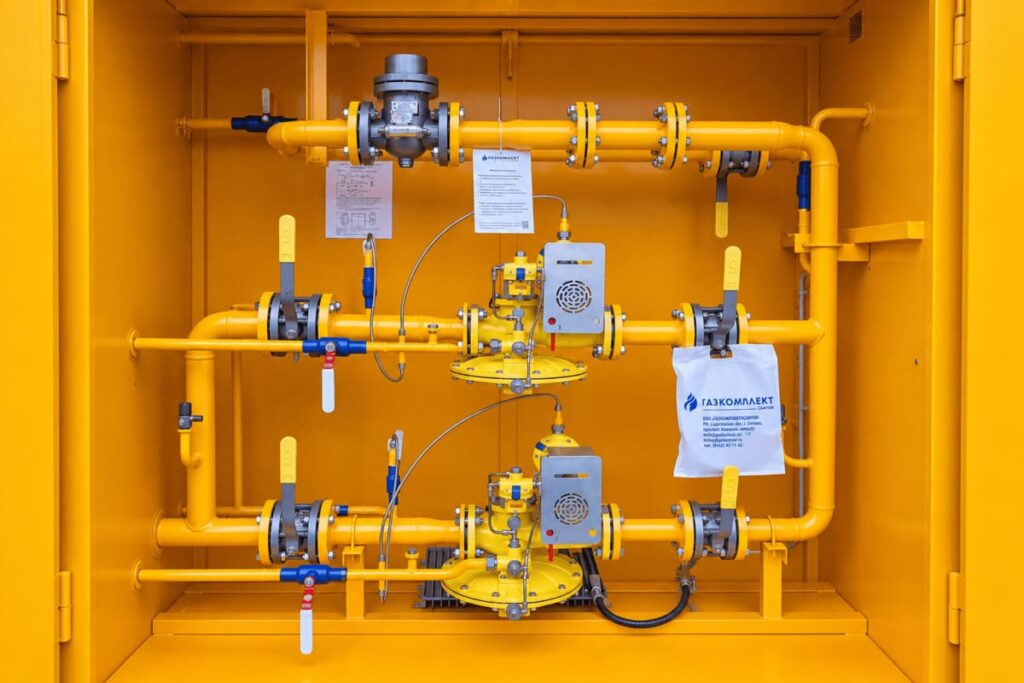

Наличие двух линий редуцирования позволяет реализовать различные технологические схемы в зависимости от требований объекта. Один из распространенных вариантов — основная и резервная линии. При выводе основной линии из работы резервная может обеспечивать требуемые параметры газоснабжения, если это предусмотрено проектной схемой.
Также две линии могут работать как самостоятельные технологические ветви с одинаковыми или различными параметрами. Для каждой линии отдельно определяют расчетный расход, выходное давление, тип регулятора и условия работы.
Регуляторы могут устанавливаться параллельно либо последовательно. Последовательная схема применяется для ступенчатого снижения давления, когда требуемый перепад распределяется между несколькими ступенями.
Подробнее варианты технологических схем рассмотрены в разделе ГРПШ с двумя линиями редуцирования.
Сам факт наличия двух линий не означает автоматического переключения между ними. Способ ввода резервной линии и состав автоматики определяются конкретным проектом.
Как подобрать ГРПШ с узлом учета газа
Подбор ГРПШ начинают с расчетных параметров газоснабжения и требований к учету газа. Для расчета желательно указать:
Если оборудование уже предусмотрено проектом, достаточно направить обозначение модели, технические характеристики или спецификацию.
Если конкретное исполнение еще не выбрано, специалисты ООО «ГАЗКОМПЛЕКТСАРАТОВ» подберут схему ГРПШ и узел учета по исходным данным объекта.
При выборе измерительной части важно учитывать рабочий диапазон расхода. Ориентироваться только на максимальную пропускную способность счетчика недостаточно: прибор должен обеспечивать требуемые характеристики во всем расчетном диапазоне эксплуатации.
Купить ГРПШ с узлом учета газа и двумя линиями редуцирования
ООО «ГАЗКОМПЛЕКТСАРАТОВ» производит ГРПШ с двумя линиями редуцирования и узлом учета расхода газа по типовым и индивидуальным технологическим схемам.
В каталоге представлены типовые модели, которые могут использоваться как основа для подбора оборудования. Рабочие параметры, регуляторы давления, состав узла учета, диаметры трубопроводов, климатическое исполнение и дополнительное оснащение уточняются для конкретного проекта.
Чтобы заказать ГРПШ, можно направить техническое задание, проектную спецификацию или заполненный опросный лист. По исходным данным специалисты подготовят техническое исполнение и расчет стоимости.
От чего зависит цена ГРПШ
Стоимость ГРПШ с узлом учета рассчитывается индивидуально и зависит прежде всего от технологической схемы и требуемых рабочих параметров.
На цену влияют тип и количество регуляторов давления, расчетная производительность линий, диаметры трубопроводов и арматуры, состав измерительного комплекса, тип счетчика и корректора, климатическое исполнение, обогрев, утепление, телеметрия и дополнительная автоматика.
Если в проекте уже указано конкретное оборудование, расчет выполняется по спецификации. Если состав ГРПШ не определен, стоимость рассчитывают после подбора технического решения.
Наши специалисты помогут подобрать оборудование и ответят на все технические вопросы
Часто задаваемые вопросы
В состав узла учета могут входить счетчик газа, корректор объема, датчики давления и температуры, запорная арматура, измерительный участок и средства передачи данных. Конкретный состав определяется проектом, диапазоном расхода и условиями эксплуатации.
Такое исполнение объединяет редуцирование давления и учет расхода газа в одном шкафном пункте. Это позволяет разместить регулирующее и измерительное оборудование в составе единого технического решения и упростить его привязку к системе газоснабжения объекта.
Для подбора учитывают входное и выходное давление, минимальный и максимальный расход газа, назначение линий редуцирования, климатическое исполнение и требования к учету. Параметры счетчика и измерительного комплекса подбирают по рабочему диапазону расхода, а не только по максимальной пропускной способности.
Да, если это предусмотрено проектом и состав измерительного комплекса соответствует требованиям к коммерческому учету на конкретном объекте. Тип счетчика, корректора и других средств измерений согласовывают с учетом параметров газопровода и требований к системе учета.
Да. При необходимости ГРПШ может оснащаться средствами телеметрии для передачи и архивирования данных узла учета. Состав оборудования и способ передачи информации определяются требованиями проекта и используемой системой диспетчеризации.
Место установки, способ подключения и условия эксплуатации определяются проектной документацией, характеристиками оборудования и действующими требованиями к системам газоснабжения. При размещении ГРПШ необходимо обеспечить безопасную эксплуатацию, доступ для обслуживания и возможность работы измерительного оборудования в предусмотренных для него условиях.
