Газорегуляторные пункты ГРПШ с одной линией редуцирования
ЗАЯВКА НА РАСЧЕТ СТОИМОСТИ
Заполните форму, и мы свяжемся с вами в ближайшее время
ГРПШ-01-У1
Цена от 76 000 руб.
ГРПШ-03БМ-У1
Цена от 78 000 руб.
ГРПШ-03М-У1
Цена от 78 000 руб.
ГРПШ-07-У1
Цена от 74 000 руб.
ГРПШ-13-1ВУ1
Цена от 92 000 руб.
ГРПШ-13-1НУ1
Цена от 92 000 руб.
ГРПШ-15-1ВУ1
Цена от 145 000 руб.
ГРПШ-15-1НУ1
Цена от 145 000 руб.
ГРПШ-16-1ВУ1
Цена от по запросу руб.
ГРПШ-16-1НУ1
Цена от по запросу руб.
ГРПШ-400
Цена от 76 000 руб.
ГРПШ-400-01
Цена от 79 000 руб.
Модели и характеристики ГРПШ с одной линией редуцирования
| Наименование | Тип регулятора | Макс. входное давление, МПа | Диапазон настройки выходного давления, кПа | Макс. пропускная способность, нм³/ч |
|---|---|---|---|---|
| ГРПШ-01-У1 | РДНК-У | 1,2 | 2–5 | 1000 |
| ГРПШ-03М-У1 | РДСК-50М | 1,2 | 10–100 | 1000 |
| ГРПШ-03БМ-У1 | РДСК-50БМ | 1,2 | 270–300 | 1000 |
| ГРПШ-400 | РДНК-400 | 0,6 | 2–5 | 300 |
| ГРПШ-400-01 | РДНК-400М | 0,6 | 2–5 | 600 |
| ГРПШ-07-У1 | РДНК-1000 | 0,6 | 2–5 | 900 |
| ГРПШ-13-1НУ1 | РДГ-50Н | 1,2 | 1,5–60 | 7 100 |
| ГРПШ-13-1ВУ1 | РДГ-50В | 1,2 | 60–600 | 7 100 |
| ГРПШ-15-1НУ1 | РДГ-80Н | 1,2 | 1,5–60 | 14 600 |
| ГРПШ-15-1ВУ1 | РДГ-80В | 1,2 | 60–600 | 14 600 |
| ГРПШ-16-1НУ1 | РДГ-150Н | 1,2 | 1,5–60 | 32 000 |
| ГРПШ-16-1ВУ1 | РДГ-150В | 1,2 | 60–600 | 32 000 |
Указана максимальная пропускная способность регулятора при максимальном входном давлении, приведенном в таблице. Фактическая пропускная способность зависит от значений входного и выходного давления.
ГРПШ
Когда применяют ГРПШ с одной рабочей линией

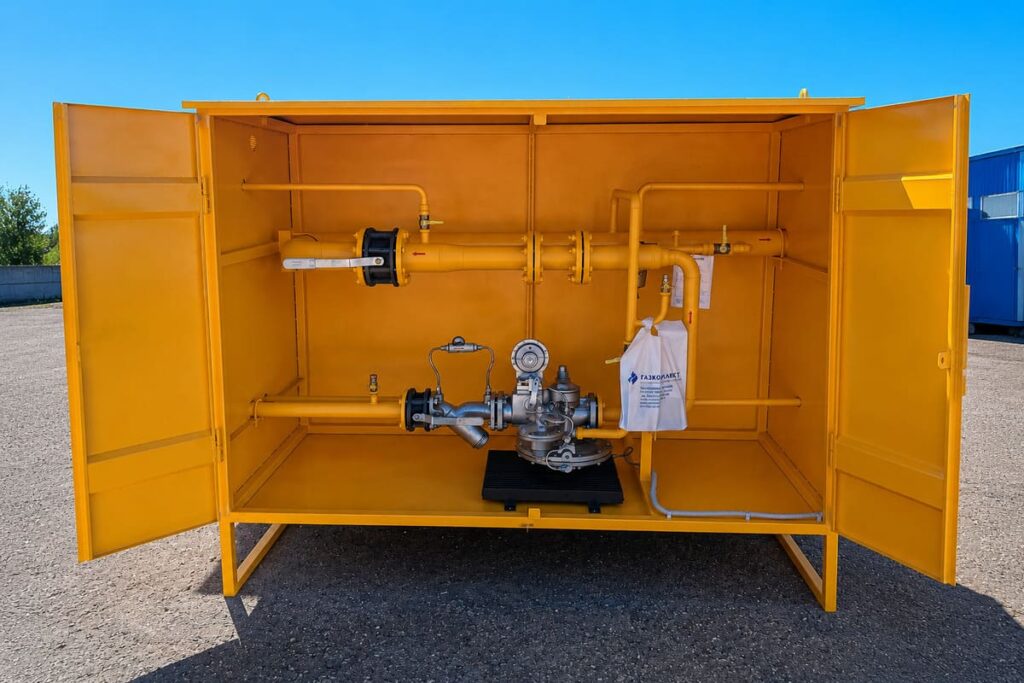

ГРПШ с одной линией редуцирования — шкафной газорегуляторный пункт, в котором снижение и автоматическое поддержание давления газа выполняются по одной рабочей линии без резервной линии редуцирования. Такое исполнение предусматривают в системах газоснабжения, где проектом не требуется резервирование редуцирующего оборудования.
При штатной работе газ проходит по единственной рабочей линии редуцирования, где его давление снижается регулятором до заданного значения и поддерживается в установленном диапазоне. Если рабочую линию необходимо вывести из эксплуатации, резервная линия редуцирования в таком исполнении отсутствует.
В составе рабочей линии газ последовательно проходит через предусмотренные схемой запорную арматуру, фильтр и регулятор давления. Фильтр задерживает механические примеси, регулятор снижает давление до требуемого значения, а предусмотренные конструкцией защитные устройства реагируют на недопустимые отклонения давления. Состав и исполнение защитной автоматики зависят от выбранного регулятора и технологической схемы ГРПШ.
Однолинейные ГРПШ применяются не только для небольших объектов. В зависимости от установленного регулятора давления и требуемой производительности такое исполнение может использоваться в системах газоснабжения коммунальных, коммерческих и промышленных потребителей. Основным условием остается принятая проектом схема работы пункта и допустимость эксплуатации без резервной линии.
Если для объекта требуется резервирование оборудования, специалисты ООО «ГАЗКОМПЛЕКТСАРАТОВ» рекомендуют рассматривать ГРПШ с основной и резервной линиями редуцирования. При предусмотренном проектом режиме одну линию можно вывести на техническое обслуживание или ремонт, сохранив работу пункта по второй линии.
ГРПШ с одной линией редуцирования и байпасом
Байпас не является резервной линией редуцирования. Это обводной участок газопровода, который в ранее применявшихся схемах мог использоваться для направления газа в обход основной линии на период её отключения.
При проектировании необходимо учитывать требования Технического регламента о безопасности сетей газораспределения и газопотребления, утверждённого Постановлением Правительства РФ № 870. Пункт 44 не допускает проектирование обводных газопроводов с запорной арматурой, предназначенных для транспортирования природного газа в обход ремонтируемого участка основного газопровода с последующим возвращением потока в сеть.
Поэтому однолинейный ГРПШ не следует автоматически связывать с байпасной схемой. Для объектов, где требуется резервирование редуцирующего оборудования, рекомендуем предусматривать основную и резервную линии редуцирования в соответствии с проектными требованиями.
Как подобрать ГРПШ с одной линией редуцирования
При подборе ГРПШ учитывают, что пропускная способность регулятора зависит от входного и выходного давления. Поэтому модель выбирают не по максимальному значению Qmax как самостоятельному показателю, а по пропускной способности при расчетных параметрах системы газоснабжения. Регулятор должен обеспечивать требуемое выходное давление при минимальном расчетном входном давлении и максимальном расчетном расходе газа.
Дополнительно проверяют диапазон настройки выходного давления, потери давления на фильтре и арматуре, параметры срабатывания защитных устройств и допустимые условия эксплуатации оборудования. Для однолинейной схемы принципиально также определить, допускает ли проект остановку подачи газа на период обслуживания или ремонта рабочей линии.
Если конкретная модель не определена, для технического расчета передают параметры объекта через опросный лист. По исходным данным специалисты подбирают регулятор давления и исполнение ГРПШ, соответствующее расчетным параметрам системы газоснабжения.
Купить ГРПШ с одной линией редуцирования
Купить или заказать ГРПШ с одной линией редуцирования можно по обозначению типовой модели либо по техническому заданию. Для серийных исполнений базовая цена указана в карточках каталога, а стоимость оборудования по индивидуальной комплектации рассчитывается после согласования спецификации.
На цену ГРПШ влияют тип и типоразмер регулятора давления, Ду трубопроводов и арматуры, размеры шкафа, климатическое исполнение, наличие обогрева, КИП, телеметрии и других дополнительных узлов. Если оборудование изготавливается по проекту, в коммерческом предложении фиксируются согласованная комплектация, стоимость, сроки изготовления и условия поставки.
Для расчета цены достаточно направить обозначение модели, проектную спецификацию или заполненный опросный лист. Если в проекте требуется резервирование, специалисты могут предложить исполнение с основной и резервной линиями редуцирования.
Наши специалисты помогут подобрать оборудование и ответят на все технические вопросы
Часто задаваемые вопросы
Да. Однолинейное исполнение не ограничивается бытовыми объектами. Возможность его применения определяется проектной схемой, требуемой производительностью и допустимостью работы без резервной линии редуцирования. В каталоге представлены модели для значительно большего расхода газа, чем у типовых домовых ГРПШ.
Если резервная линия не предусмотрена, основную линию необходимо вывести из работы для диагностики или ремонта. Поэтому на объектах, где прекращение подачи газа недопустимо, при проектировании целесообразно предусматривать ГРПШ с основной и резервной линиями редуцирования.
Необходимость обогрева зависит от климатического исполнения пункта, температуры наружного воздуха и характеристик установленного оборудования. В зависимости от проекта могут предусматриваться теплоизоляция шкафа, газовый или электрический обогрев.
Да, если это предусмотрено техническим заданием и конструкцией конкретного исполнения. Узел учета, средства автоматизации и телеметрии подбираются отдельно с учетом параметров газопровода и требований объекта.
Такое решение нельзя рассматривать как простое добавление второй линии. Необходимо проверить конструкцию шкафа, трубопроводную обвязку, арматуру, регуляторы и соответствие новой схемы проектным требованиям. На практике для нового проекта чаще рациональнее изначально выбрать ГРПШ с основной и резервной линиями редуцирования.
Состав защитных устройств зависит от применяемого регулятора давления и технологической схемы ГРПШ. Для защиты системы предусматривают устройства, реагирующие на недопустимое повышение или понижение выходного давления; в зависимости от исполнения это могут быть ПЗК, ПСК и другие элементы защитной автоматики. Конкретный состав и уставки определяются для выбранной модели и требований проекта.
